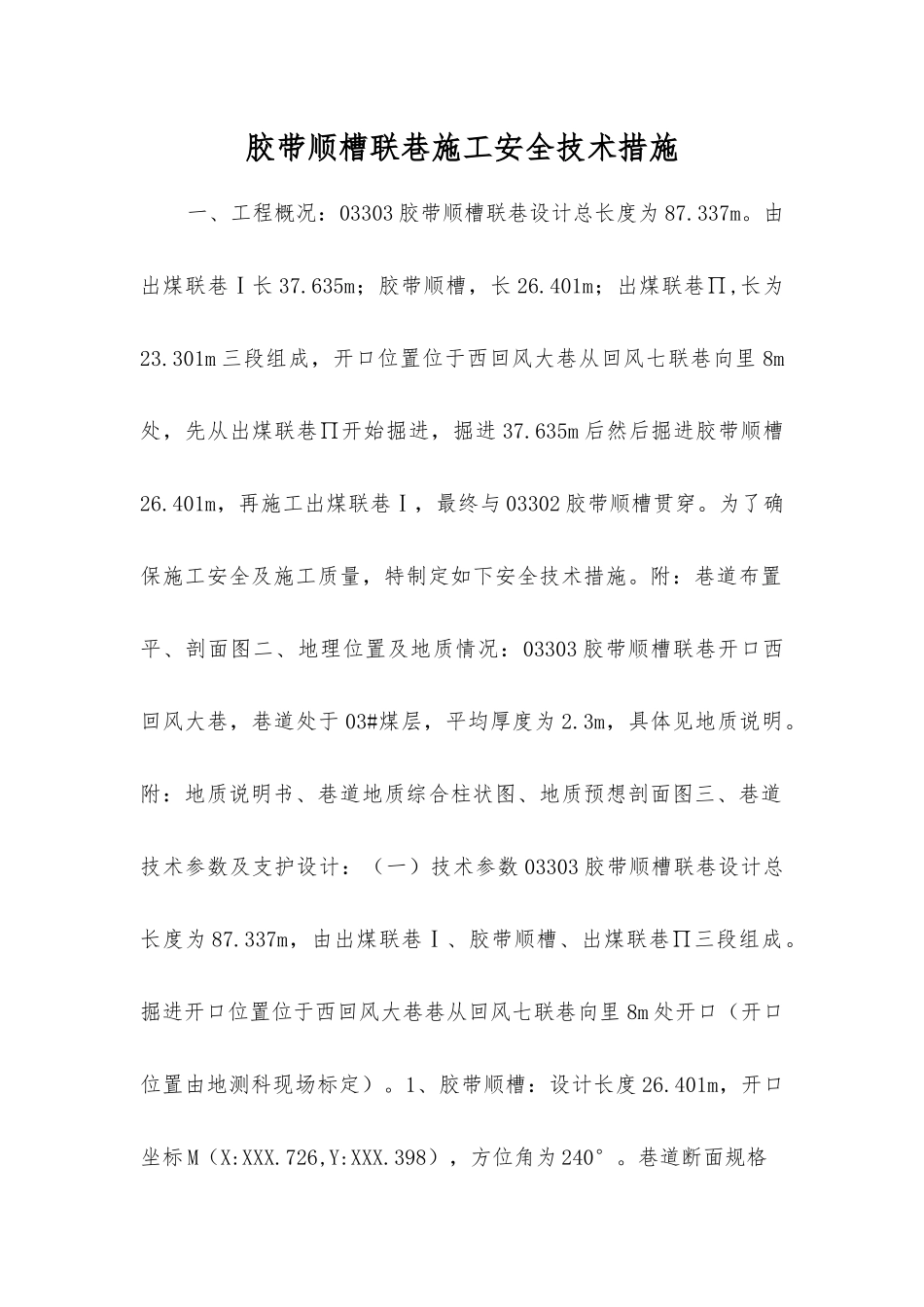

胶带顺槽联巷施工安全技术措施

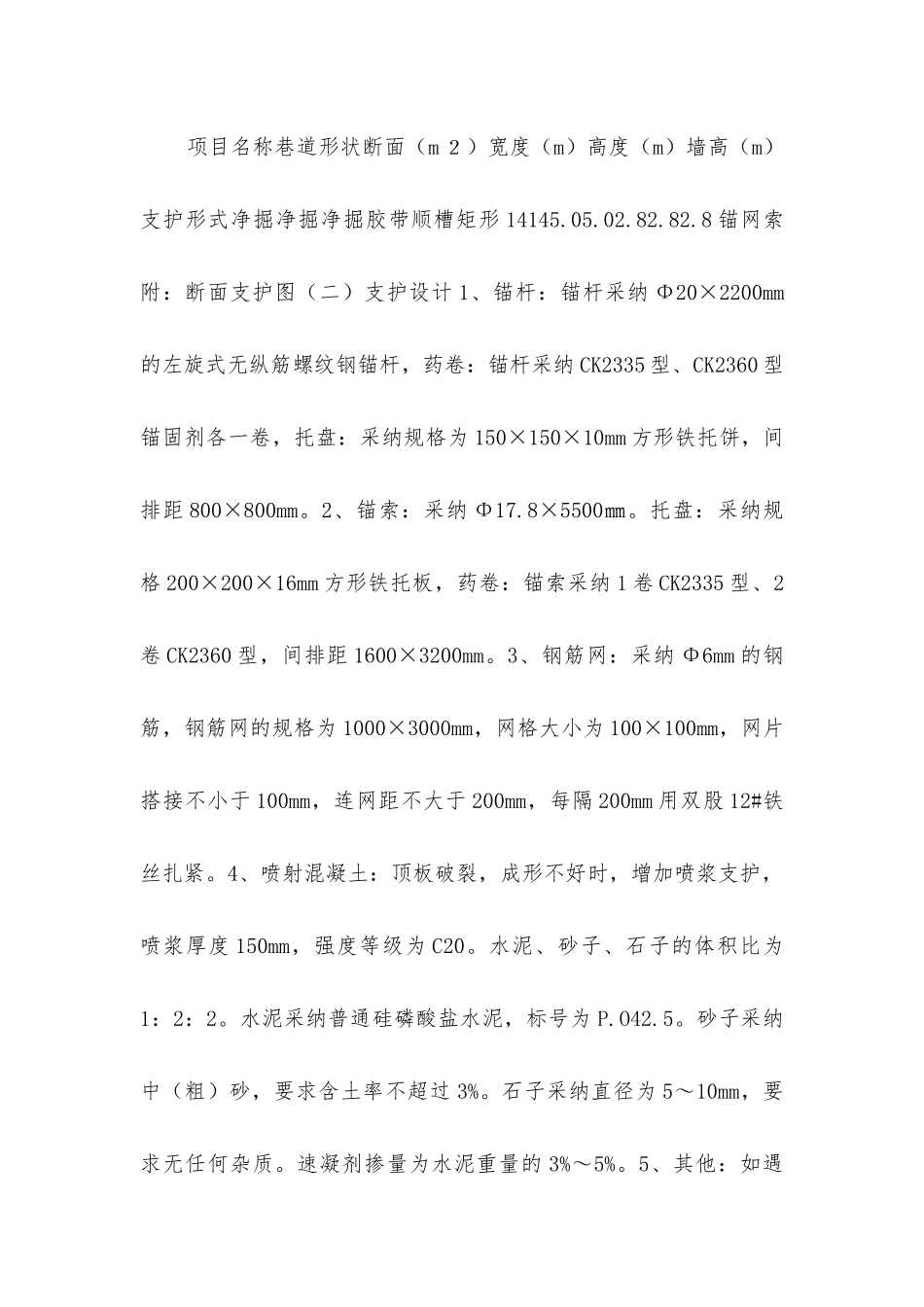

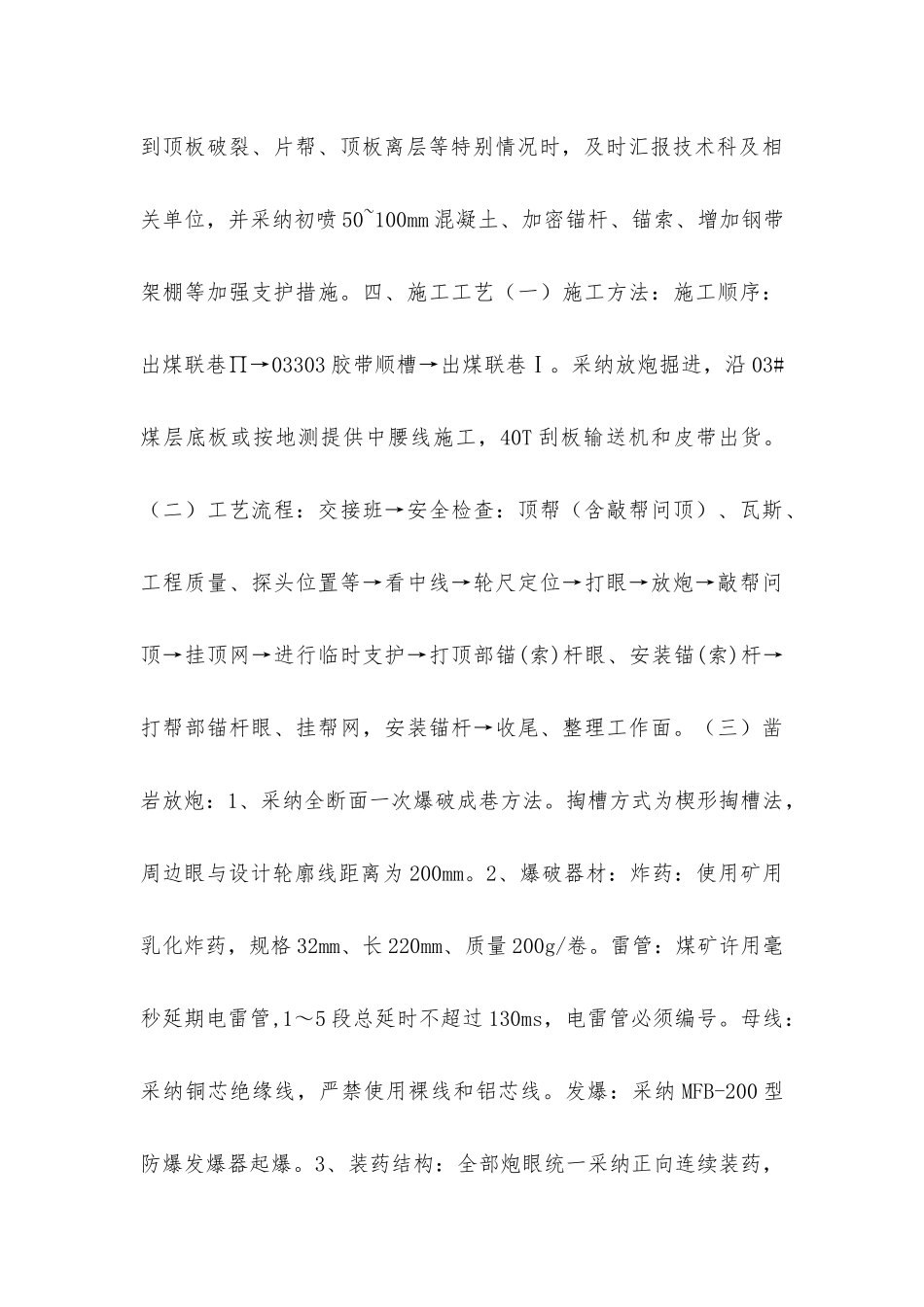

胶带顺槽联巷施工安全技术措施一、工程概况：03303 胶带顺槽联巷设计总长度为 87.337m。由出煤联巷Ⅰ长 37.635m；胶带顺槽，长 26.401m；出煤联巷∏,长为23.301m 三段组成，开口位置位于西回风大巷从回风七联巷向里 8m处，先从出煤联巷∏开始掘进，掘进 37.635m 后然后掘进胶带顺槽26.401m，再施工出煤联巷Ⅰ，最终与 03302 胶带顺槽贯穿。为了确保施工安全及施工质量，特制定如下安全技术措施。附：巷道布置平、剖面图二、地理位置及地质情况：03303 胶带顺槽联巷开口西回风大巷，巷道处于 03#煤层，平均厚度为 2.3m，具体见地质说明。附：地质说明书、巷道地质综合柱状图、地质预想剖面图三、巷道技术参数及支护设计：（一）技术参数 03303 胶带顺槽联巷设计总长度为 87.337m，由出煤联巷Ⅰ、胶带顺槽、出煤联巷∏三段组成。掘进开口位置位于西回风大巷巷从回风七联巷向里 8m 处开口（开口位置由地测科现场标定）。1、胶带顺槽：设计长度 26.401m，开口坐标 M（X:XXX.726,Y:XXX.398），方位角为 240°。巷道断面规格项目名称巷道形状断面（m ２）宽度（m）高度（m）墙高（m）支护形式净掘净掘净掘胶带顺槽矩形 14145.05.02.82.82.8 锚网索附：断面支护图（二）支护设计 1、锚杆：锚杆采纳 Φ20×2200mm的左旋式无纵筋螺纹钢锚杆，药卷：锚杆采纳 CK2335 型、CK2360 型锚固剂各一卷，托盘：采纳规格为 150×150×10mm 方形铁托饼，间排距 800×800mm。2、锚索：采纳 Φ17.8×5500㎜。托盘：采纳规格 200×200×16mm 方形铁托板，药卷：锚索采纳 1 卷 CK2335 型、2卷 CK2360 型，间排距 1600×3200mm。3、钢筋网：采纳 Φ6mm 的钢筋，钢筋网的规格为 1000×3000mm，网格大小为 100×100mm，网片搭接不小于 100mm，连网距不大于 200mm，每隔 200mm 用双股 12#铁丝扎紧。4、喷射混凝土：顶板破裂，成形不好时，增加喷浆支护，喷浆厚度 150mm，强度等级为 C20。水泥、砂子、石子的体积比为1：2：2。水泥采纳普通硅磷酸盐水泥，标号为 P.O42.5。砂子采纳中（粗）砂，要求含土率不超过 3%。石子采纳直径为 5～10mm，要求无任何杂质。速凝剂掺量为水泥重量的 3%～5%。5、其他：如遇到顶板破裂、片帮、顶板离层等特别情况时，及时汇报技术科及相关单位，并采纳初喷 50~100mm 混凝土、加密锚杆、锚索、增加钢带架棚等加强支护措施。四、施工工艺（一）施工方法：施工顺序：出煤联巷∏→03303 ...
