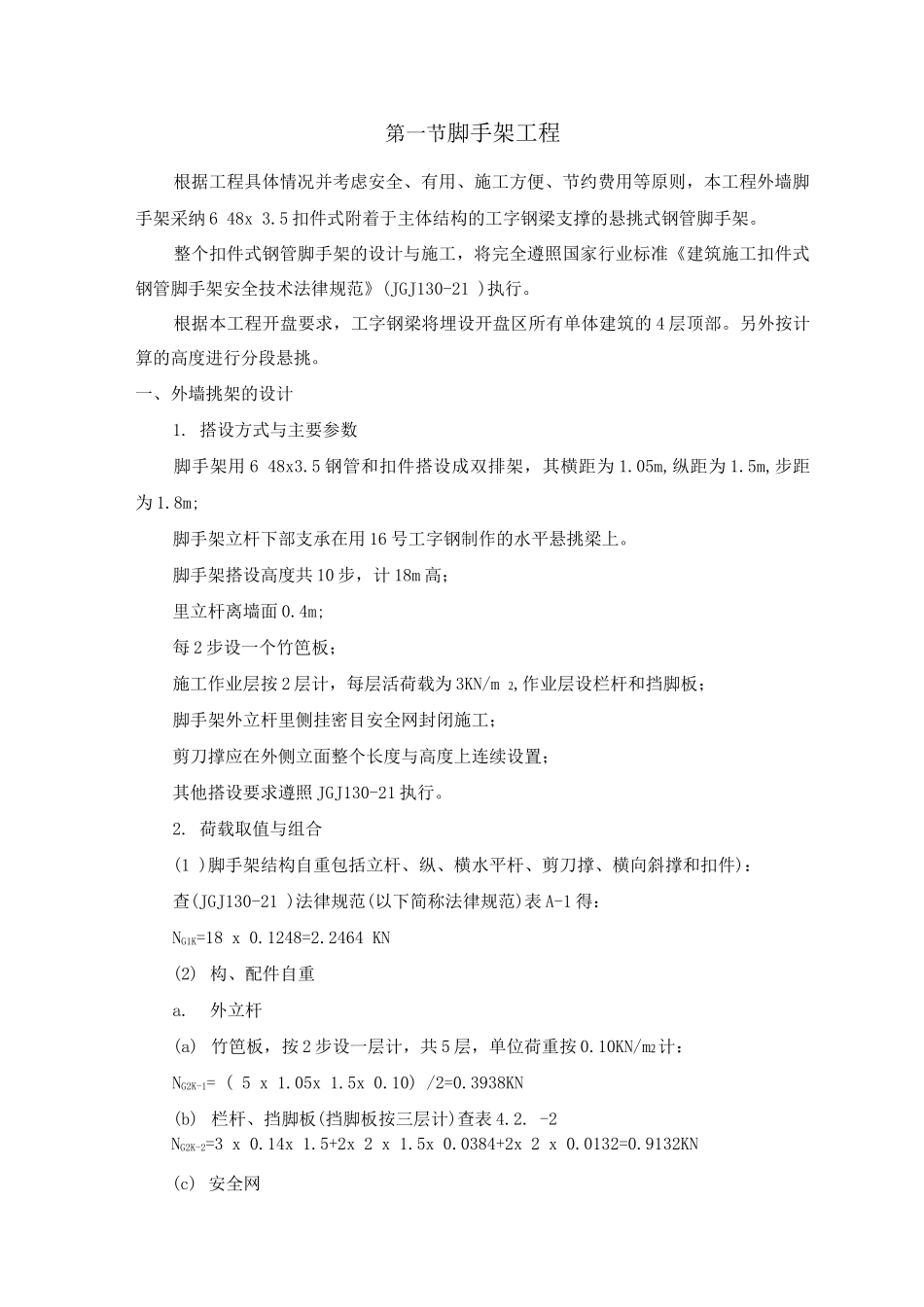

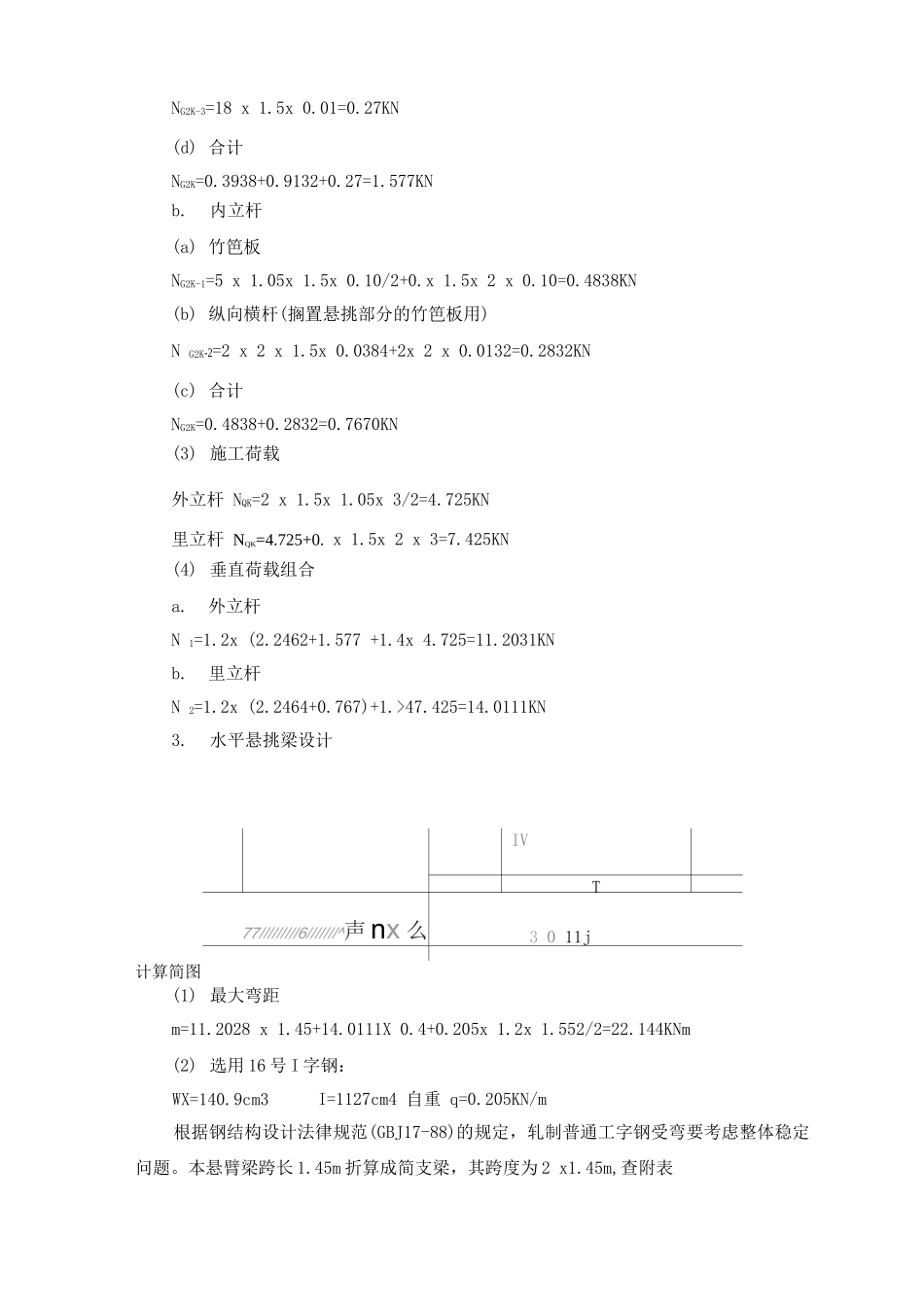

第一节脚手架工程根据工程具体情况并考虑安全、有用、施工方便、节约费用等原则，本工程外墙脚手架采纳 6 48x 3.5 扣件式附着于主体结构的工字钢梁支撑的悬挑式钢管脚手架。整个扣件式钢管脚手架的设计与施工，将完全遵照国家行业标准《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-21 )执行。根据本工程开盘要求，工字钢梁将埋设开盘区所有单体建筑的 4 层顶部。另外按计算的高度进行分段悬挑。一、外墙挑架的设计1. 搭设方式与主要参数脚手架用 6 48x3.5 钢管和扣件搭设成双排架，其横距为 1.05m,纵距为 1.5m,步距为 1.8m;脚手架立杆下部支承在用 16 号工字钢制作的水平悬挑梁上。脚手架搭设高度共 10 步，计 18m 高；里立杆离墙面 0.4m;每 2 步设一个竹笆板；施工作业层按 2 层计，每层活荷载为 3KN/m 2,作业层设栏杆和挡脚板；脚手架外立杆里侧挂密目安全网封闭施工；剪刀撑应在外侧立面整个长度与高度上连续设置；其他搭设要求遵照 JGJ130-21 执行。2. 荷载取值与组合(1 )脚手架结构自重包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件)：查(JGJ130-21 )法律规范(以下简称法律规范)表 A-1 得：NG1K=18 x 0.1248=2.2464 KN(2) 构、配件自重a.外立杆(a) 竹笆板，按 2 步设一层计，共 5 层，单位荷重按 0.10KN/m2计：NG2K-1= ( 5 x 1.05x 1.5x 0.10) /2=0.3938KN(b) 栏杆、挡脚板(挡脚板按三层计)查表 4.2. -2NG2K-2=3 x 0.14x 1.5+2x 2 x 1.5x 0.0384+2x 2 x 0.0132=0.9132KN(c) 安全网NG2K-3=18 x 1.5x 0.01=0.27KN(d) 合计NG2K=0.3938+0.9132+0.27=1.577KNb.内立杆(a) 竹笆板NG2K-1=5 x 1.05x 1.5x 0.10/2+0.x 1.5x 2 x 0.10=0.4838KN(b) 纵向横杆(搁置悬挑部分的竹笆板用)N G2K-2=2 x 2 x 1.5x 0.0384+2x 2 x 0.0132=0.2832KN(c) 合计NG2K=0.4838+0.2832=0.7670KN(3) 施工荷载外立杆 NQK=2 x 1.5x 1.05x 3/2=4.725KN里立杆 NQK=4.725+0. x 1.5x 2 x 3=7.425KN(4) 垂直荷载组合a.外立杆N 1=1.2x (2.2462+1.577 +1.4x 4.725=11.2031KNb.里立杆N 2=1.2x (2.2464+0.767)+1.>47.425=14.0111KN3.水平悬挑梁设计IVT77/////////6///////^声 nx 么3 0 11j计算简图(1) 最大弯距m=11.2028 x 1.45+14.0111X 0.4+0.205x 1.2x 1.552/2=22.144KNm(2) 选用 16 号 I 字钢：根据钢结构设计法律规范(GBJ17-88)的规定，轧...
