脚手架工程施工

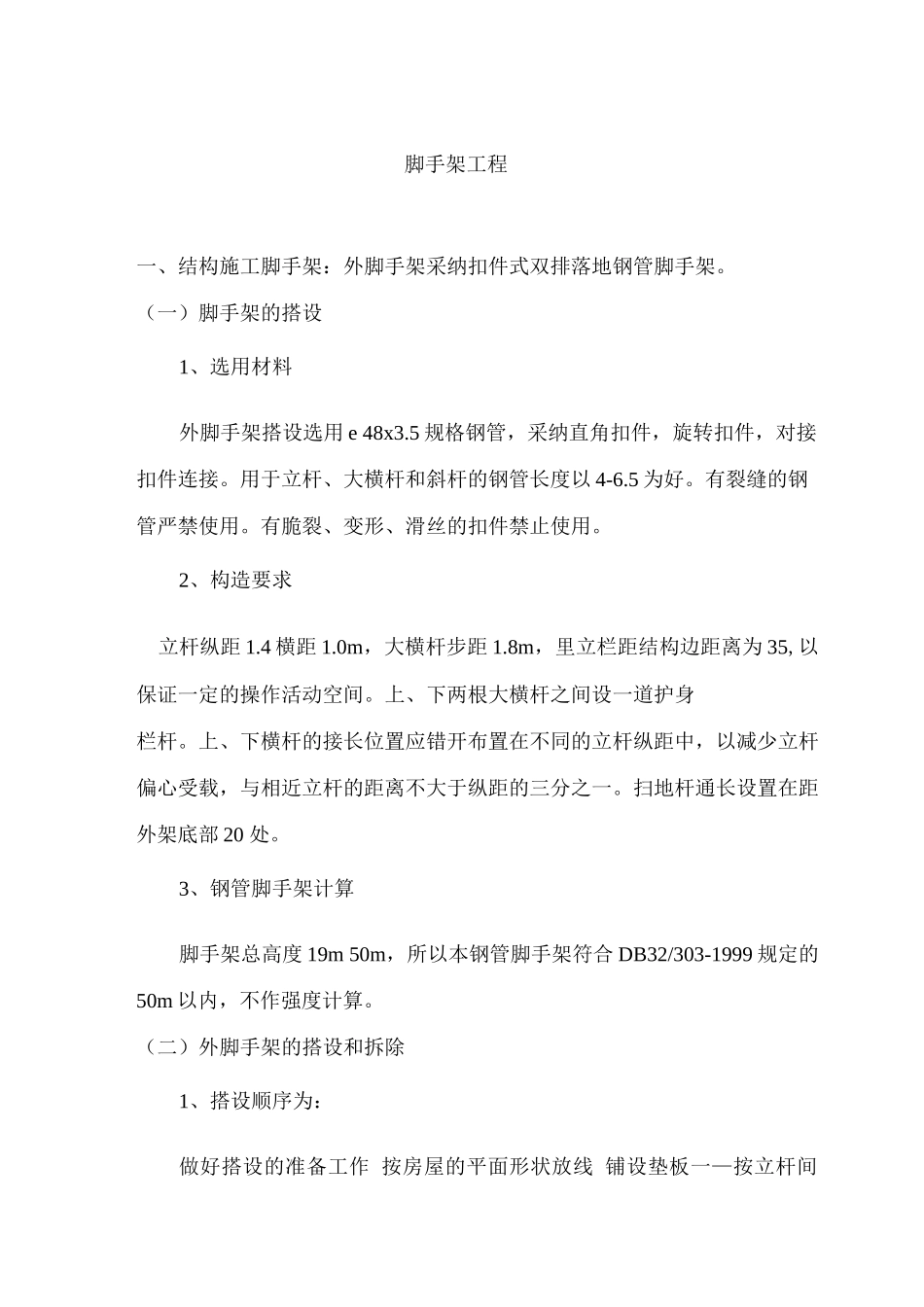

脚手架工程一、结构施工脚手架：外脚手架采纳扣件式双排落地钢管脚手架。（一）脚手架的搭设1、选用材料外脚手架搭设选用 e 48x3.5 规格钢管，采纳直角扣件，旋转扣件，对接扣件连接。用于立杆、大横杆和斜杆的钢管长度以 4-6.5 为好。有裂缝的钢管严禁使用。有脆裂、变形、滑丝的扣件禁止使用。2、构造要求立杆纵距 1.4 横距 1.0m，大横杆步距 1.8m，里立栏距结构边距离为 35,以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通长设置在距外架底部 20 处。3、钢管脚手架计算脚手架总高度 19m 50m，所以本钢管脚手架符合 DB32/303-1999 规定的50m 以内，不作强度计算。（二）外脚手架的搭设和拆除1、搭设顺序为：做好搭设的准备工作 按房屋的平面形状放线 铺设垫板一—按立杆间距排放底座 放置纵向扫地杆 逐根树立立杆，随即与纵向扫地杆扣牢 安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆安装第一步小横杆第二步大横杆第三步小横杆一一加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除） 第三、四步大横杆和小横杆 设置联墙杆 接立杆 加设剪刀撑铺脚手板 绑护身栏杆和挡脚板 立挂安全网。2、拆除顺序为：安全网护身栏杆挡脚板脚手板大横杆立杆联墙杆纵向支撑。（三）脚手板的铺设结构施工时，作业层脚手板沿纵向满铺，作到严密、牢固、铺稳、铺实、铺平，不得有 50 以上间隙。离开墙面 35 ，严禁留探头长度 150 的探头板。搭接铺设的脚手板，要求两块脚手板端头的搭接长度不小于 4 ，接头处必须在小横杆上。1、支撑体系⑴ 纵向支撑：为了增强脚手架的纵向稳定性和整体性，在脚手架纵向传力结构的外侧隔一定距离沿高度由下而上连续设置纵向剪刀撑。脚手架，在其两端和转角处设置剪刀撑宽度取 3 — 5 倍立杆纵距，斜杆与地面夹角在 45 — 60 范围内，最大面的斜杆与立杆的连接点离地面不宜大于 5 。⑵ 横向支撑：每片脚手架在其两端设置横向支撑，并于中间每隔 6 个间距加设一道横向支撑。⑶ 水平支撑：没有铺板的水平桁架在二棉横向承力结构之间设置一根小横杆，其间距不宜大于 1m。必要时呈之字形连续布置。⑷ 联墙拉杆的设置：联墙点的位置设置在与立杆和大横杆相交的的节点处，离节点间距不宜大于 30 。在结构边...
