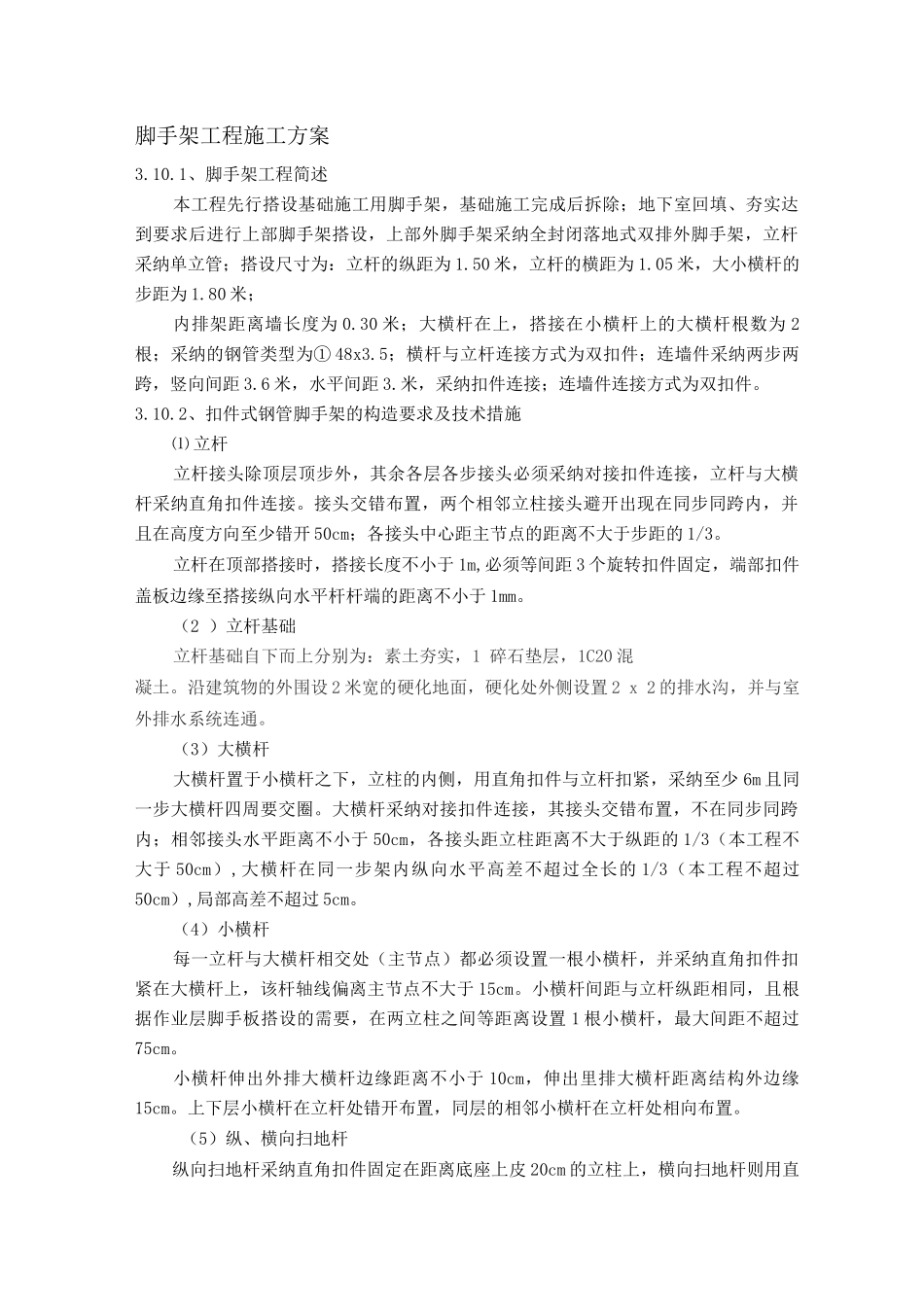

脚手架工程施工方案3.10.1、脚手架工程简述本工程先行搭设基础施工用脚手架，基础施工完成后拆除；地下室回填、夯实达到要求后进行上部脚手架搭设，上部外脚手架采纳全封闭落地式双排外脚手架，立杆采纳单立管；搭设尺寸为：立杆的纵距为 1.50 米，立杆的横距为 1.05 米，大小横杆的步距为 1.80 米；内排架距离墙长度为 0.30 米；大横杆在上，搭接在小横杆上的大横杆根数为 2根；采纳的钢管类型为① 48x3.5；横杆与立杆连接方式为双扣件；连墙件采纳两步两跨，竖向间距 3.6 米，水平间距 3.米，采纳扣件连接；连墙件连接方式为双扣件。3.10.2、扣件式钢管脚手架的构造要求及技术措施⑴ 立杆立杆接头除顶层顶步外，其余各层各步接头必须采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两个相邻立柱接头避开出现在同步同跨内，并且在高度方向至少错开 50cm；各接头中心距主节点的距离不大于步距的 1/3。立杆在顶部搭接时，搭接长度不小于 1m,必须等间距 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于 1mm。（2 ）立杆基础立杆基础自下而上分别为：素土夯实，1 碎石垫层，1C20 混凝土。沿建筑物的外围设 2 米宽的硬化地面，硬化处外侧设置 2 x 2 的排水沟，并与室外排水系统连通。（3）大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采纳至少 6m 且同一步大横杆四周要交圈。大横杆采纳对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于 50cm，各接头距立柱距离不大于纵距的 1/3（本工程不大于 50cm）,大横杆在同一步架内纵向水平高差不超过全长的 1/3（本工程不超过50cm）,局部高差不超过 5cm。（4）小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于 15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置 1 根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于 10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。（5）纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距离底座上皮 20cm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固...
