脚手架工程施工方法及技术措施

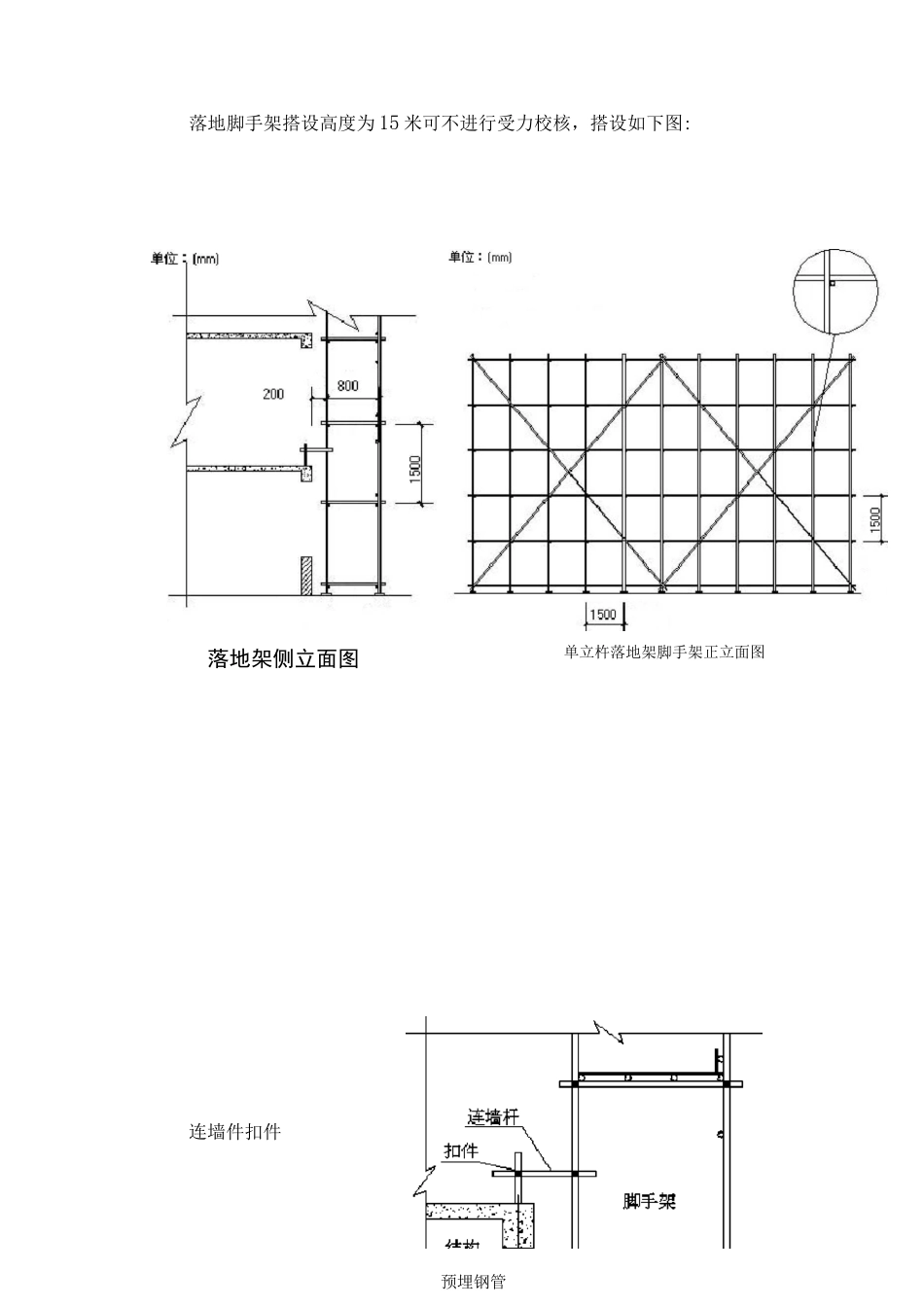

第一节脚手架工程施工方法及技术措施本工程外脚手架 1〜2 层采纳落地式双排脚手架，3 层以上实行悬挑式双排外脚手架。钢管脚手架采纳钢管，并保持一定独立性，主体施工完毕，即可为装修用外脚手架，脚手架设计图在工程施工时提供，施工由专业架子工进行。脚手架采纳全封闭的方式。所有外立面必须采纳全封闭的施工式，即用密目安全网进行全封闭。上料或者人行通道两铡要搭设过道防护棚。内脚手采纳满堂脚手，亦采纳钢管搭设。脚手架的搭设必须符合 GB59 - 99 等相关法律规范、技术标准的要求，保证作业人员的安全。脚手架搭设完后，必须组织有关部门和人员进行检查验收，合格后方可使用。项目实施时编制详细的有关的专项安全施工组织设计。一、脚手架材料1. 钢管：采纳外径 48mm、壁厚 3.5mm 的焊接钢管。用于立杆、大横杆和斜杆的钢管长度以 4〜6.5m 为宜。这样的长度一般重 25kg 以内，适合人工操作。用于小横杆的钢管长度以 2.1〜2.3m 为宜，以适应脚手架的宽度。2. 扣件：扣件选用以下三种形式：（1）直角扣件（2）旋转扣件（3 ）对接扣件。在施工时可以根据不同情况选择适当扣件。二、脚手架设计（一）落地脚手架设计落地脚手架搭设高度为 15 米可不进行受力校核，搭设如下图:连墙件扣件单立杵落地架脚手架正立面图落地架侧立面图预埋钢管连接示意图:（二）型钢悬挑脚手架设计表计算双排脚手架，小横杆在上，搭设高度为 15m,计采纳单立杆。搭设尺寸为：立杆的纵距为 1.5m，立杆的横距 为 0.8m ， 立 杆 的 步 距 为1.5m。连墙件布单位＞ (nrinri)d --2 卜一 I算置取两步两跨，竖向间距..彳 d参3 米，水平间距 3 米，施C '1 3数工均布荷载 3kN/m2,同时施工 2 层，脚手板铺设 4— 』 『 |层 ， 武 汉 市 的 基 本 风 压 为0.35kN/m2,型钢悬挑长度为1.2 米 ， 锚 固 长 度 为 1.5 米。恳挑脚手架侧面图搭脚手架采纳*48x3.5 钢管及可锻铸铁扣件搭设；连墙件采纳双扣设件；脚手板采纳竹笆片脚手板；悬挑型钢 16a 号槽钢型号；楼板混材凝土强度等级 C30;锚固螺栓直径 10mm；横杆与立杆连接采纳单扣料件。小横杆的最大弯曲应力符合要1小横杆o =36.631 N/mm2 < [f]=205 N/mm2求的计算小横杆的最大挠度符合要V =0.359 mm < [V]=5.333 且< 10 mm求大横杆的最大应力计算值符合要2大横杆o = 74.715 N/mm2 < [f]=205 N/mm2求的计算大横杆的最大挠度为符合要V ...
