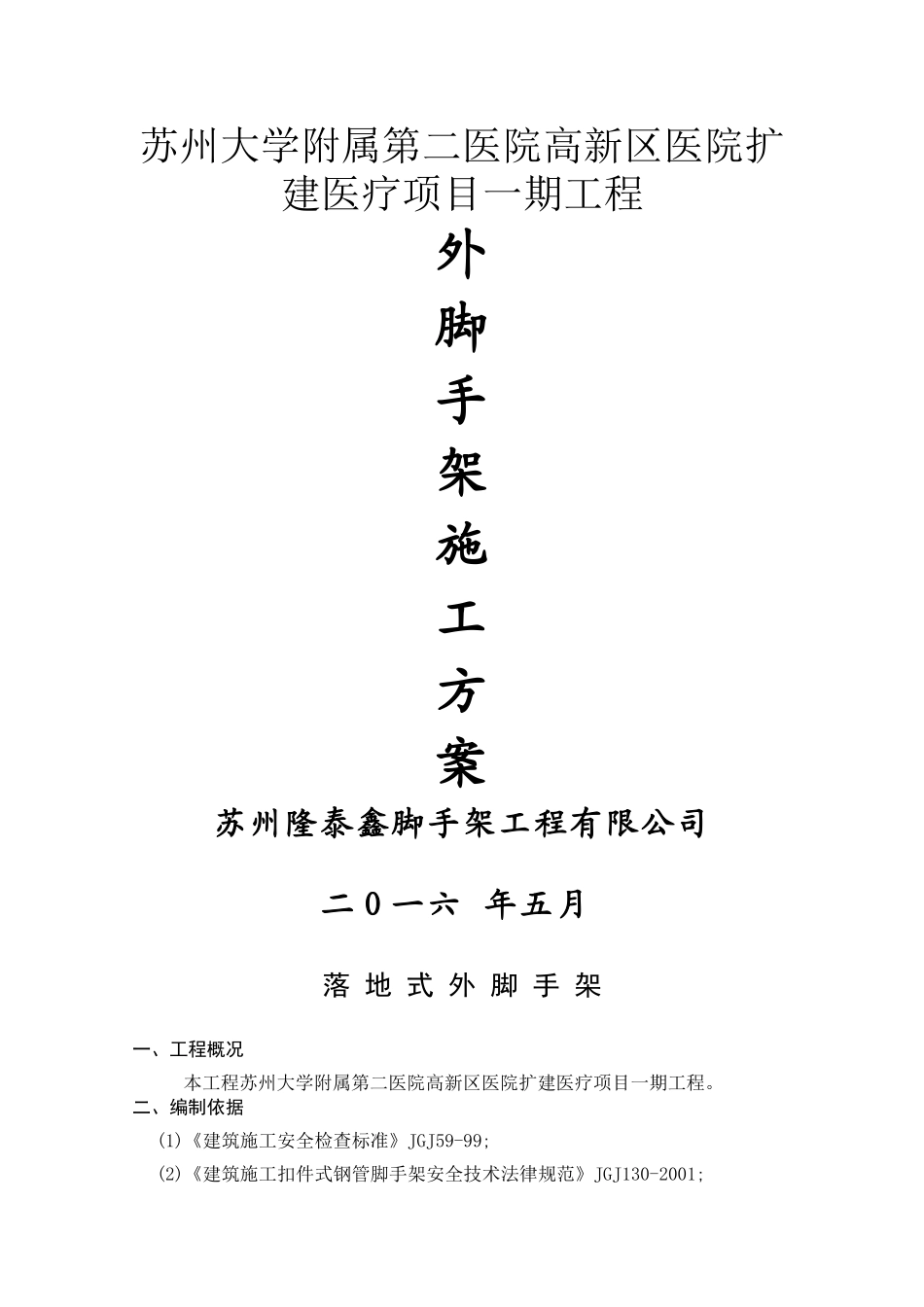

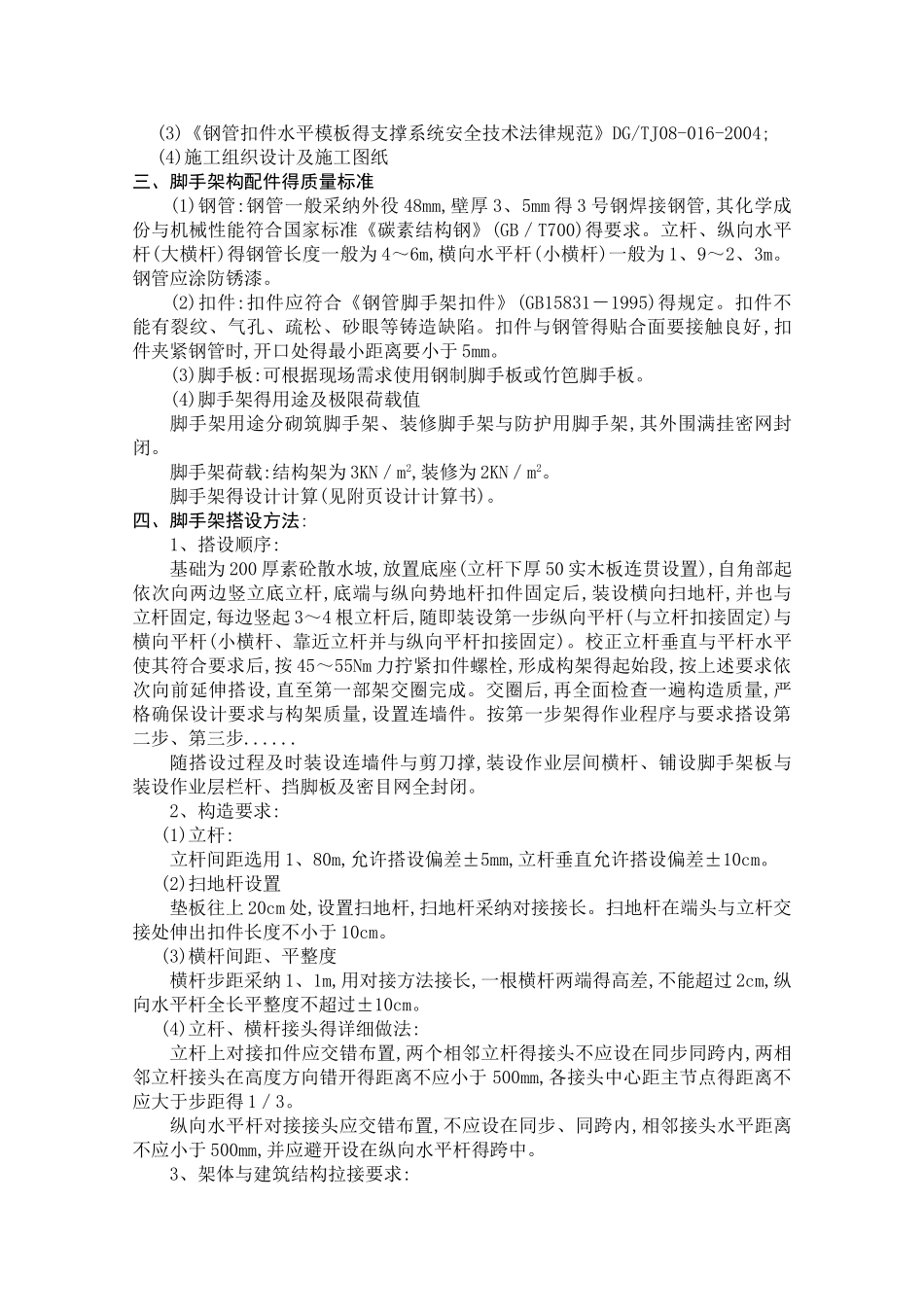

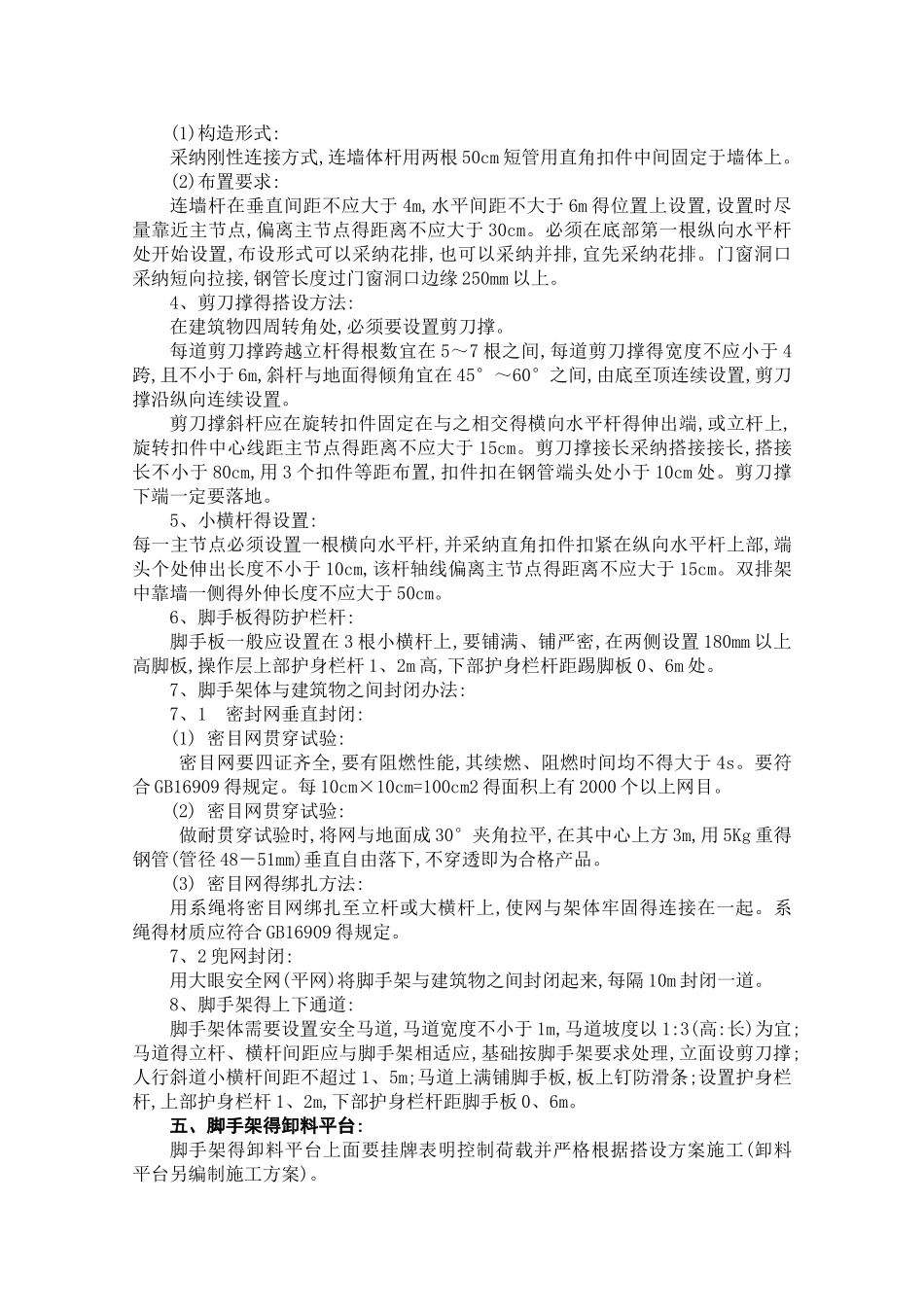

苏州大学附属第二医院高新区医院扩建医疗项目一期工程外脚手架施工方案苏州隆泰鑫脚手架工程有限公司二 O 一六 年五月落 地 式 外 脚 手 架一、工程概况 本工程苏州大学附属第二医院高新区医院扩建医疗项目一期工程。二、编制依据(1)《建筑施工安全检查标准》JGJ59-99;(2)《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001;(3)《钢管扣件水平模板得支撑系统安全技术法律规范》DG/TJ08-016-2004;(4)施工组织设计及施工图纸三、脚手架构配件得质量标准(1)钢管:钢管一般采纳外役 48mm,壁厚 3、5mm 得 3 号钢焊接钢管,其化学成份与机械性能符合国家标准《碳素结构钢》(GB／T700)得要求。立杆、纵向水平杆(大横杆)得钢管长度一般为 4～6m,横向水平杆(小横杆)一般为 1、9～2、3m。钢管应涂防锈漆。(2)扣件:扣件应符合《钢管脚手架扣件》(GB15831－1995)得规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管得贴合面要接触良好,扣件夹紧钢管时,开口处得最小距离要小于 5mm。(3)脚手板:可根据现场需求使用钢制脚手板或竹笆脚手板。 (4)脚手架得用途及极限荷载值脚手架用途分砌筑脚手架、装修脚手架与防护用脚手架,其外围满挂密网封闭。脚手架荷载:结构架为 3KN／m2,装修为 2KN／m2。脚手架得设计计算(见附页设计计算书)。四、脚手架搭设方法:1、搭设顺序:基础为 200 厚素砼散水坡,放置底座(立杆下厚 50 实木板连贯设置),自角部起依次向两边竖立底立杆,底端与纵向势地杆扣件固定后,装设横向扫地杆,并也与立杆固定,每边竖起 3～4 根立杆后,随即装设第一步纵向平杆(与立杆扣接固定)与横向平杆(小横杆、靠近立杆并与纵向平杆扣接固定)。校正立杆垂直与平杆水平使其符合要求后,按 45～55Nm 力拧紧扣件螺栓,形成构架得起始段,按上述要求依次向前延伸搭设,直至第一部架交圈完成。交圈后,再全面检查一遍构造质量,严格确保设计要求与构架质量,设置连墙件。按第一步架得作业程序与要求搭设第二步、第三步......随搭设过程及时装设连墙件与剪刀撑,装设作业层间横杆、铺设脚手架板与装设作业层栏杆、挡脚板及密目网全封闭。2、构造要求:(1)立杆:立杆间距选用 1、80m,允许搭设偏差±5mm,立杆垂直允许搭设偏差±10cm。(2)扫地杆设置垫板往上 20cm 处,设置扫地杆,扫地杆采纳对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于 10cm。(3)横杆间距、平整度横杆步距采纳 1、1m,用对接方法接长,一根横杆两端得高差,...
