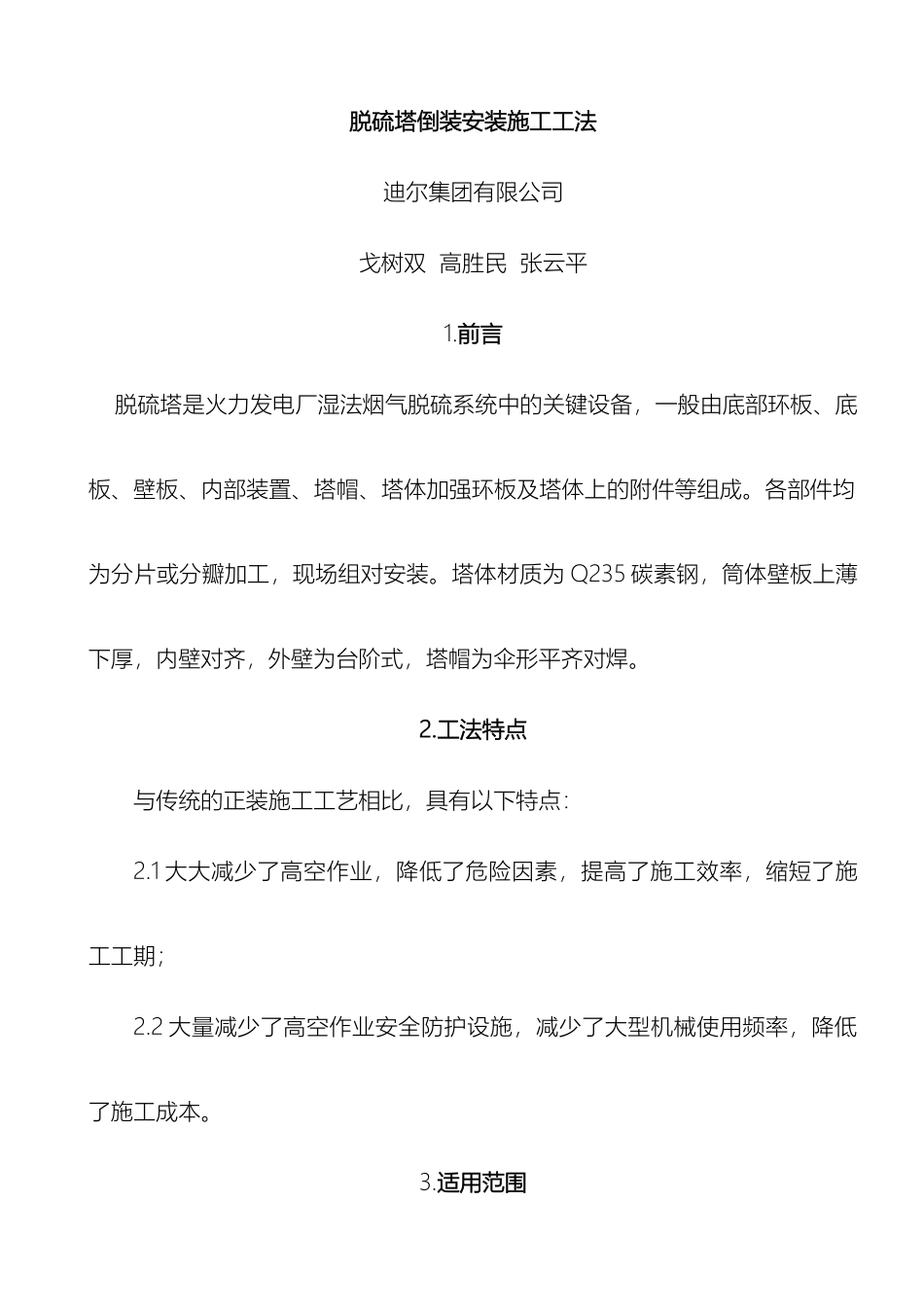

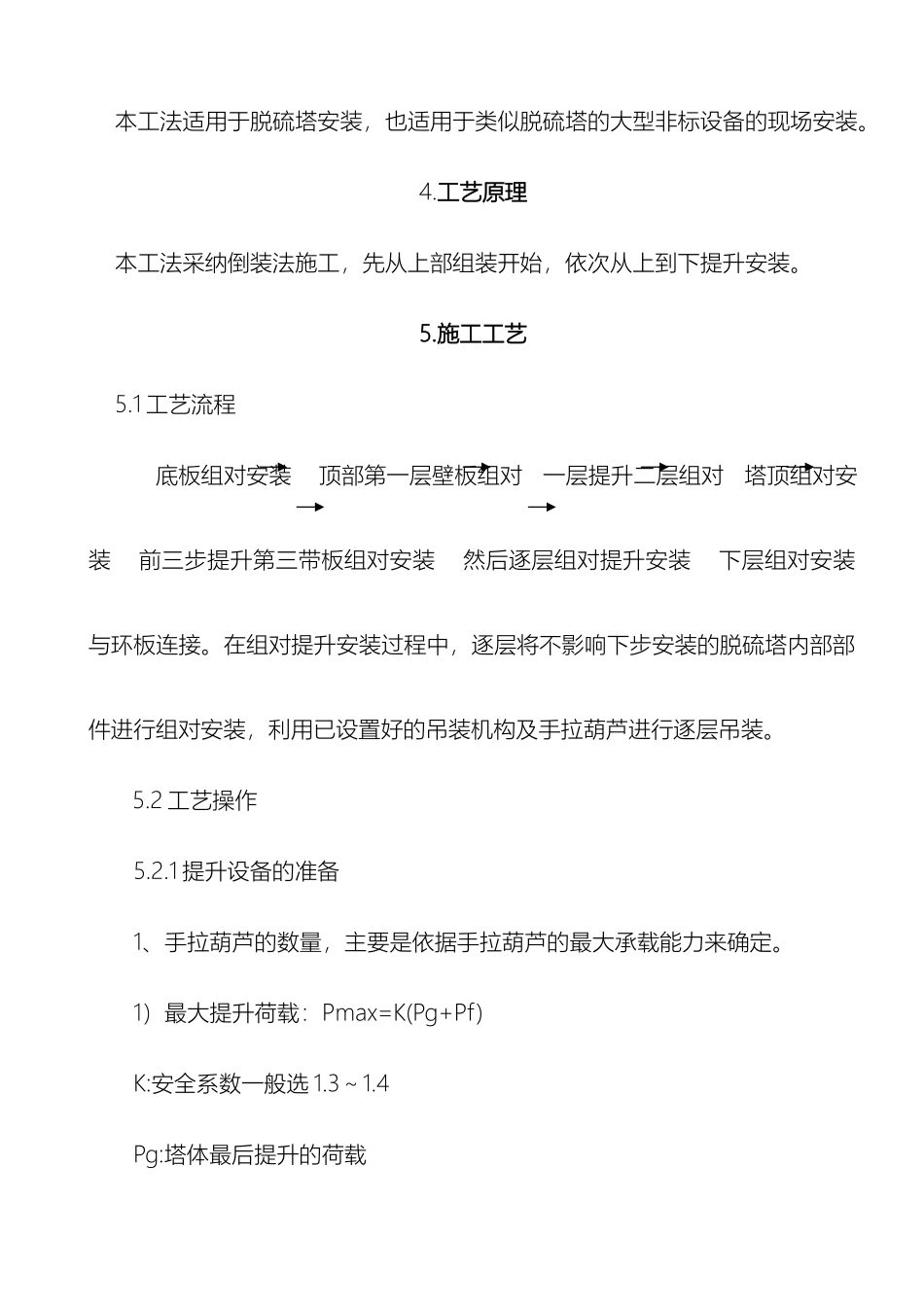

脱硫塔倒装安装施工工法脱硫塔倒装安装施工工法迪尔集团有限公司戈树双 高胜民 张云平1.前言 脱硫塔是火力发电厂湿法烟气脱硫系统中的关键设备，一般由底部环板、底板、壁板、内部装置、塔帽、塔体加强环板及塔体上的附件等组成。各部件均为分片或分瓣加工，现场组对安装。塔体材质为 Q235 碳素钢，筒体壁板上薄下厚，内壁对齐，外壁为台阶式，塔帽为伞形平齐对焊。2.工法特点与传统的正装施工工艺相比，具有以下特点：2.1 大大减少了高空作业，降低了危险因素，提高了施工效率，缩短了施工工期；2.2 大量减少了高空作业安全防护设施，减少了大型机械使用频率，降低了施工成本。3.适用范围 本工法适用于脱硫塔安装，也适用于类似脱硫塔的大型非标设备的现场安装。4.工艺原理 本工法采纳倒装法施工，先从上部组装开始，依次从上到下提升安装。5.施工工艺 5.1 工艺流程底板组对安装 顶部第一层壁板组对 一层提升二层组对 塔顶组对安装 前三步提升第三带板组对安装 然后逐层组对提升安装 下层组对安装与环板连接。在组对提升安装过程中，逐层将不影响下步安装的脱硫塔内部部件进行组对安装，利用已设置好的吊装机构及手拉葫芦进行逐层吊装。5.2 工艺操作5.2.1 提升设备的准备1、手拉葫芦的数量，主要是依据手拉葫芦的最大承载能力来确定。1）最大提升荷载：Pmax=K(Pg+Pf)K:安全系数一般选 1.3～1.4Pg:塔体最后提升的荷载Pf:塔体外需增加的附加荷载2) 手拉葫芦数量(N)的确定:N≥Pmax/QN: 手拉葫芦数量(一般选择双数)Pmax:最大提升荷载Q:手拉葫芦额定承载力2、吊装柱的布置吊装柱均布在塔壁内侧,尽量靠近壁板,以减少吊装柱的弯矩.每个吊装柱的稳定性影响整个塔体提升的稳定,必须平稳垂直固定,并在顶部和两侧分别用两根支撑杆加固连接,使所有吊装柱呈辐射形连接成网状，这样的布置方式即可使单个吊装柱有足够的强度,又使所有吊装柱形成封闭的整体,充分保证了吊装系统的稳定性.3、胀圈的设定为了保证壁板在组对和提升过程中不变形，并减少在壁板上大量进行焊接吊点，倒装时根据塔体直径和重量设置胀圈。胀圈用钢板制作，截面为三角形，它的弯曲半径与塔体内径一致。整个胀圈实行分段制作，各段再用螺栓连成几大段，各大段之间采纳千斤顶把胀圈胀顶紧在塔壁上。胀圈胀紧后在胀圈上端设置传力筋板，并焊在壁板上，数量可根据实际情况随着塔体的增高而增加，位置在吊装柱的两侧部位，这样能够共同承受提升时塔体重量。5.2.2 底板支架...
