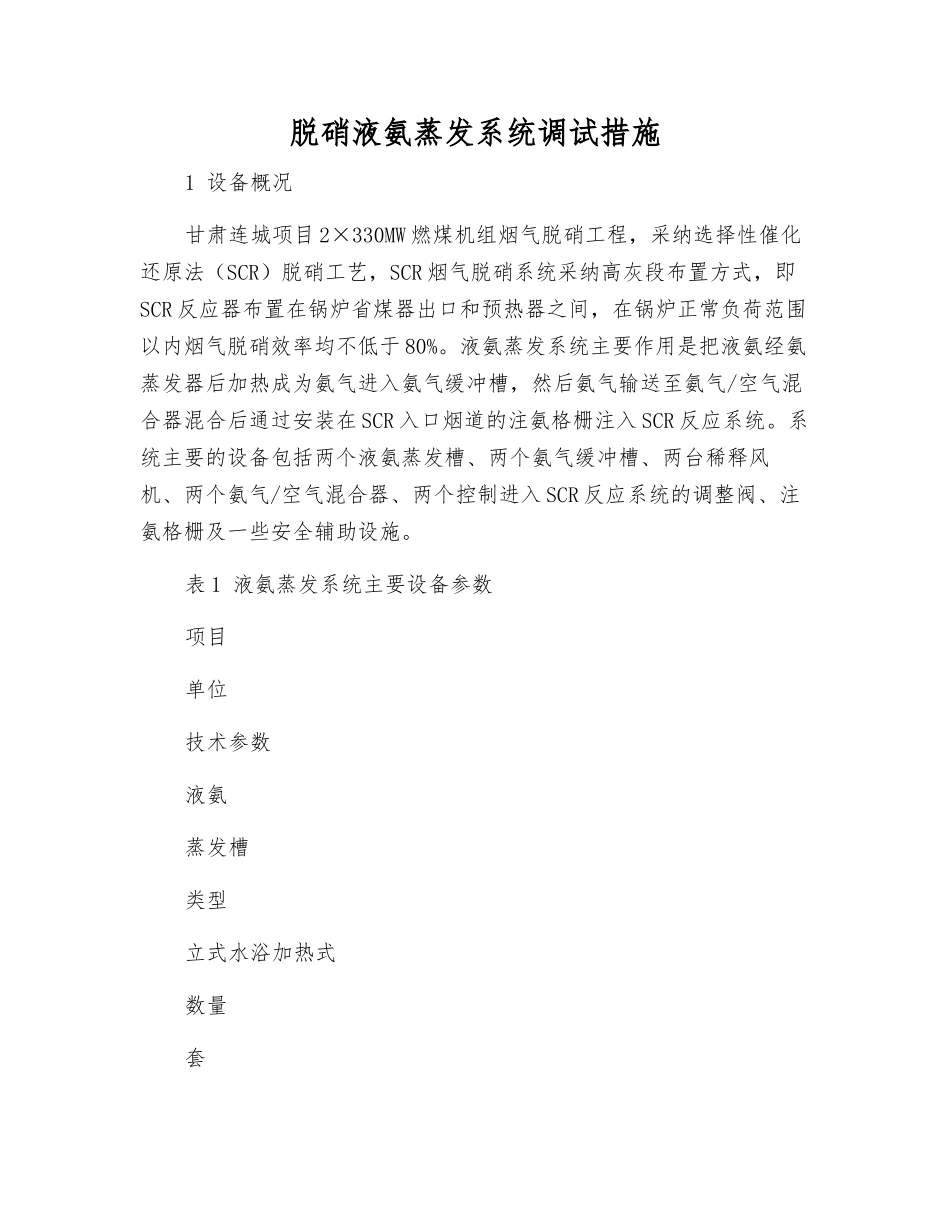

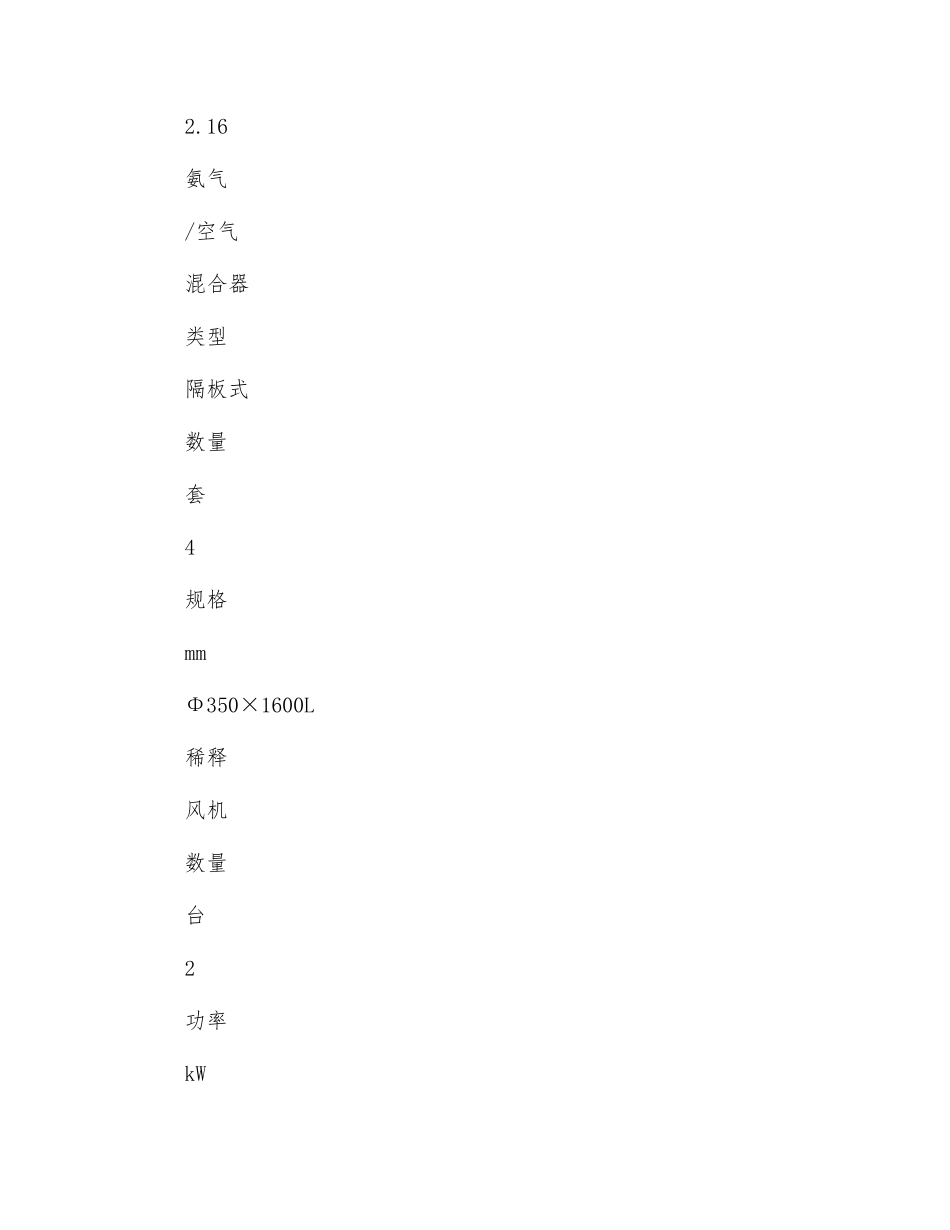

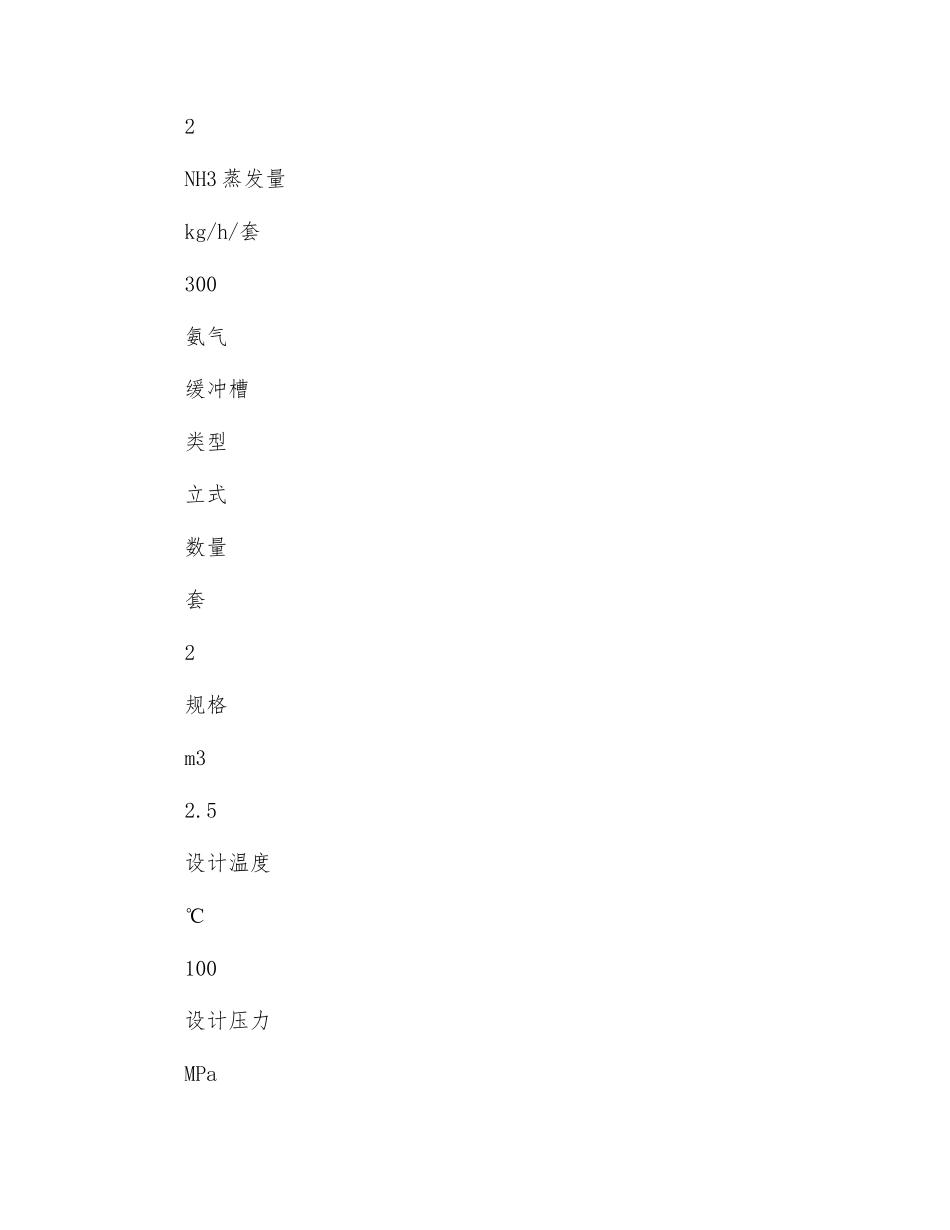

脱硝液氨蒸发系统调试措施1 设备概况甘肃连城项目 2×330MW 燃煤机组烟气脱硝工程,采纳选择性催化还原法(SCR)脱硝工艺,SCR 烟气脱硝系统采纳高灰段布置方式,即SCR 反应器布置在锅炉省煤器出口和预热器之间,在锅炉正常负荷范围以内烟气脱硝效率均不低于 80%。液氨蒸发系统主要作用是把液氨经氨蒸发器后加热成为氨气进入氨气缓冲槽,然后氨气输送至氨气/空气混合器混合后通过安装在 SCR 入口烟道的注氨格栅注入 SCR 反应系统。系统主要的设备包括两个液氨蒸发槽、两个氨气缓冲槽、两台稀释风机、两个氨气/空气混合器、两个控制进入 SCR 反应系统的调整阀、注氨格栅及一些安全辅助设施。表 1 液氨蒸发系统主要设备参数项目单位技术参数液氨蒸发槽类型立式水浴加热式数量套2NH3 蒸发量kg/h/套300氨气缓冲槽类型立式数量套2规格m32.5设计温度℃100设计压力MPa2.16氨气/空气混合器类型隔板式数量套4规格mmΦ350×1600L稀释风机数量台2功率kW22全压Pa8100流量m3/h5700注氨格栅喷嘴规格DN252 撰写依据2.1 《火电工程启动调试工作规定》建质[1996]40 号;2.2 《火电工程调整试运质量检验及评定标准》1996 年版;2.3 《火力发电厂基本建设工程启动及竣工验收规程》1996 年版;2.4 《电力建设工程调试定额》电建[1996]868 号;2.5《电力建设施工及验收技术法律规范—锅炉机组篇》DL/T2025-05;2.6 《液体无水氨》GB536-88;2.7 《石油化工企业设计防火法律规范》GB50160;2.8 《常用危险化学品的分类及标志》GB12025-05;2.9 制造和设计的图纸、设备安装及使用说明书;2.10 烟气脱硝工程合同附件技术法律规范。3 调试目的通过调试,使脱硝液氨蒸发及喷射系统工作正常,能够正常的往SCR 反应系统提供充足稳定的氨气。4 调试应具备的条件4.1 系统设备均已安装完毕,并经监理验收合格,文件包齐全。4.2 现场设备系统命名、挂牌、编号工作结束。4.3 系统试转前静态验收合格。4.4 试转现场周围无关脚手架拆除,垃圾杂物清理洁净,沟洞盖板齐全。4.5 试转现场通道畅通,照明充足。4.6 稀释风机单体试运已结束,并经监理验收合格。4.7 公用系统投入运转(包括压缩空气系统、消防水系统、生活水系统等)。5 调试项目及调试工艺5.1 系统阀门的调试5.1.1 系统所有安全阀的整定由于系统安全门安装完毕后,无法在现场实际整定,因此系统的所有安全阀要求安装单位在安装前全部拿到有资质的单位进行校验,并要求最终提供一份校...
