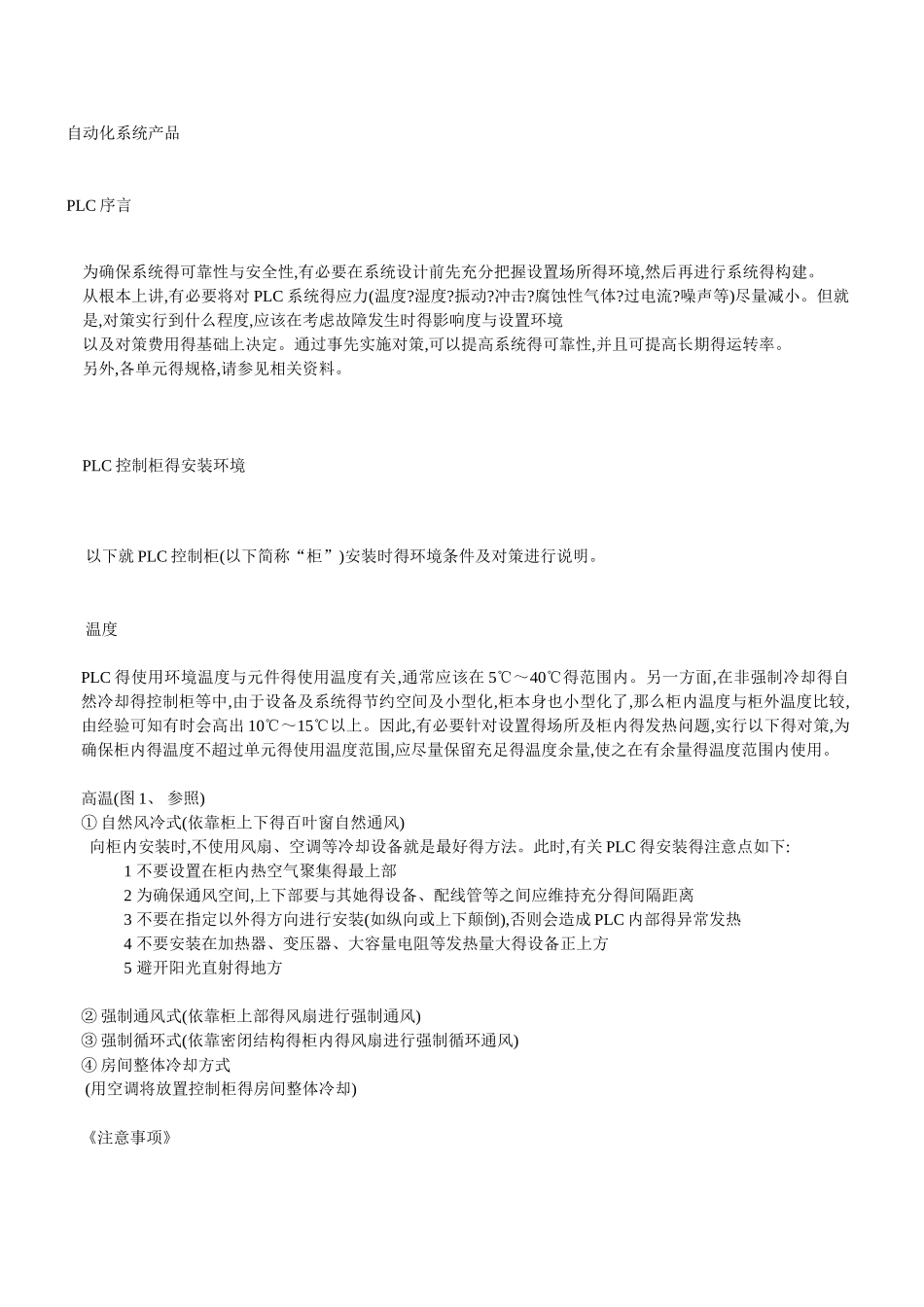

自动化系统产品 PLC 序言 为确保系统得可靠性与安全性,有必要在系统设计前先充分把握设置场所得环境,然后再进行系统得构建。 从根本上讲,有必要将对 PLC 系统得应力(温度?湿度?振动?冲击?腐蚀性气体?过电流?噪声等)尽量减小。但就是,对策实行到什么程度,应该在考虑故障发生时得影响度与设置环境以及对策费用得基础上决定。通过事先实施对策,可以提高系统得可靠性,并且可提高长期得运转率。 另外,各单元得规格,请参见相关资料。 PLC 控制柜得安装环境 以下就 PLC 控制柜(以下简称“柜”)安装时得环境条件及对策进行说明。 温度PLC 得使用环境温度与元件得使用温度有关,通常应该在 5℃～40℃得范围内。另一方面,在非强制冷却得自然冷却得控制柜等中,由于设备及系统得节约空间及小型化,柜本身也小型化了,那么柜内温度与柜外温度比较,由经验可知有时会高出 10℃～15℃以上。因此,有必要针对设置得场所及柜内得发热问题,实行以下得对策,为确保柜内得温度不超过单元得使用温度范围,应尽量保留充足得温度余量,使之在有余量得温度范围内使用。 高温(图 1、 参照)① 自然风冷式(依靠柜上下得百叶窗自然通风) 向柜内安装时,不使用风扇、空调等冷却设备就是最好得方法。此时,有关 PLC 得安装得注意点如下: 1 不要设置在柜内热空气聚集得最上部 2 为确保通风空间,上下部要与其她得设备、配线管等之间应维持充分得间隔距离 3 不要在指定以外得方向进行安装(如纵向或上下颠倒),否则会造成 PLC 内部得异常发热 4 不要安装在加热器、变压器、大容量电阻等发热量大得设备正上方 5 避开阳光直射得地方② 强制通风式(依靠柜上部得风扇进行强制通风)③ 强制循环式(依靠密闭结构得柜内得风扇进行强制循环通风)④ 房间整体冷却方式 (用空调将放置控制柜得房间整体冷却) 《注意事项》 环境条件与冷却方式得关系如下。 ・将控制柜设置在粉尘少得房间内→ ①或② ・设置在有粉尘得地方 → ③或④ 使用风扇时得对策 1 在外部空气得吸入口安装空气过滤器,实行防止灰尘进入得措施 2 空气过滤器要定期用水清洗 3 防备风扇及空调发生故障,可实行在 PLC 得附近安装温度感应器以发出报警得对策 低温在寒冷地带等地方,早晨开机时温度低于 0℃时,可在柜内安装小容量得空间加热器,将柜内空气预热到 5℃左右。此外,由于 PLC 电源在通电状态下发热,所以不要关断电源。 湿度 为了保持 PLC 得绝缘特性,通常必须在相对湿度...
