自行车车棚施工方案

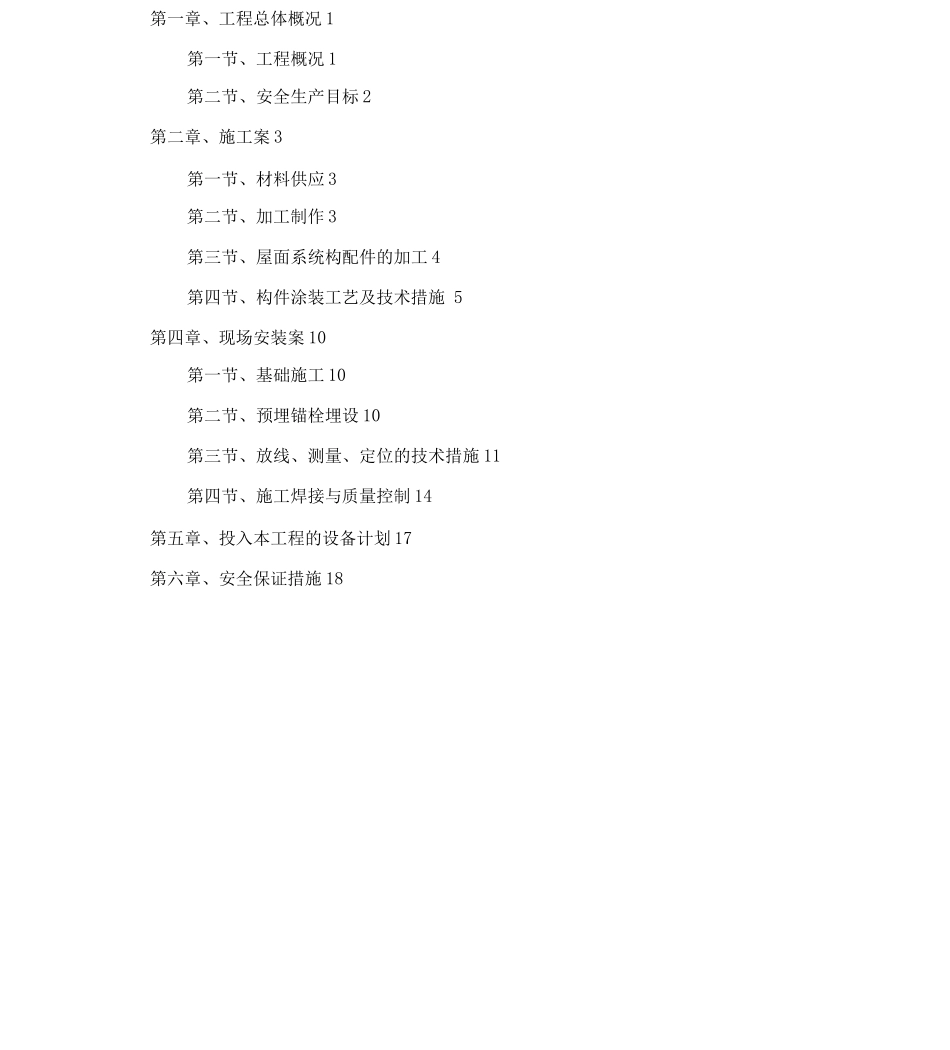

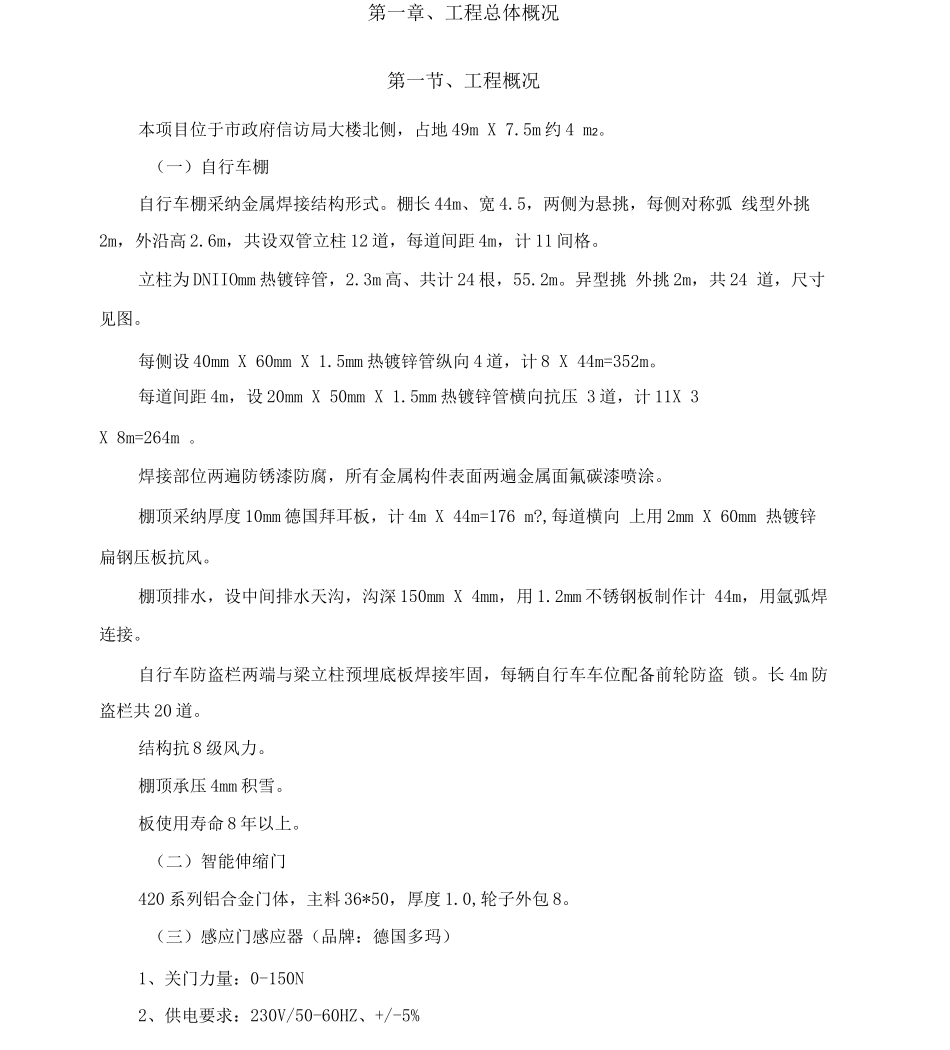

第一章、工程总体概况 1第一节、工程概况 1第二节、安全生产目标 2第二章、施工案 3第一节、材料供应 3第二节、加工制作 3第三节、屋面系统构配件的加工 4第四节、构件涂装工艺及技术措施 5第四章、现场安装案 10第一节、基础施工 10第二节、预埋锚栓埋设 10第三节、放线、测量、定位的技术措施 11第四节、施工焊接与质量控制 14第五章、投入本工程的设备计划 17第六章、安全保证措施 18Z.第一章、工程总体概况第一节、工程概况本项目位于市政府信访局大楼北侧，占地 49m X 7.5m 约 4 m2。（一）自行车棚自行车棚采纳金属焊接结构形式。棚长 44m、宽 4.5，两侧为悬挑，每侧对称弧 线型外挑2m，外沿高 2.6m，共设双管立柱 12 道，每道间距 4m，计 11 间格。立柱为 DNIIOmm 热镀锌管，2.3m 高、共计 24 根，55.2m。异型挑 外挑 2m，共 24 道，尺寸见图。每侧设 40mm X 60mm X 1.5mm 热镀锌管纵向 4 道，计 8 X 44m=352m。每道间距 4m，设 20mm X 50mm X 1.5mm 热镀锌管横向抗压 3 道，计 11X 3X 8m=264m 。焊接部位两遍防锈漆防腐，所有金属构件表面两遍金属面氟碳漆喷涂。棚顶采纳厚度 10mm 德国拜耳板，计 4m X 44m=176 m?,每道横向 上用 2mm X 60mm 热镀锌扁钢压板抗风。棚顶排水，设中间排水天沟，沟深 150mm X 4mm，用 1.2mm 不锈钢板制作计 44m，用氩弧焊连接。自行车防盗栏两端与梁立柱预埋底板焊接牢固，每辆自行车车位配备前轮防盗 锁。长 4m 防盗栏共 20 道。结构抗 8 级风力。棚顶承压 4mm 积雪。板使用寿命 8 年以上。（二）智能伸缩门420 系列铝合金门体，主料 36*50，厚度 1.0,轮子外包 8。（三）感应门感应器（品牌：德国多玛）1、关门力量：0-150N2、供电要求：230V/50-60HZ、+/-5%3、导轨：高强度铝合金静音导轨第二节、安全生产目标1 安全生产管理杜绝责任伤亡事故，遏制“三违”（违章、违纪、违规）行为2、职业安全健康、环境法律法规及其他要求得到贯彻执行；3、安全生产责任目标（1）杜绝重伤事故的发生；（2）预防物体打击、机械损害、触电、火灾、中毒事故（3）杜绝机械事故。第二章、施工案第一节、材料供应一、结构材料的选用1 型钢构件材质均为 Q235B,其化学成分和力学性能应符合《碳素结构钢》GB/T7 或《低合金高强度结构钢》GB/T1591-94 的规定。所有钢管采纳热镀锌管所有钢材的抗拉强度实测值与屈服强度实测值...
