草土围堰施工方案设计

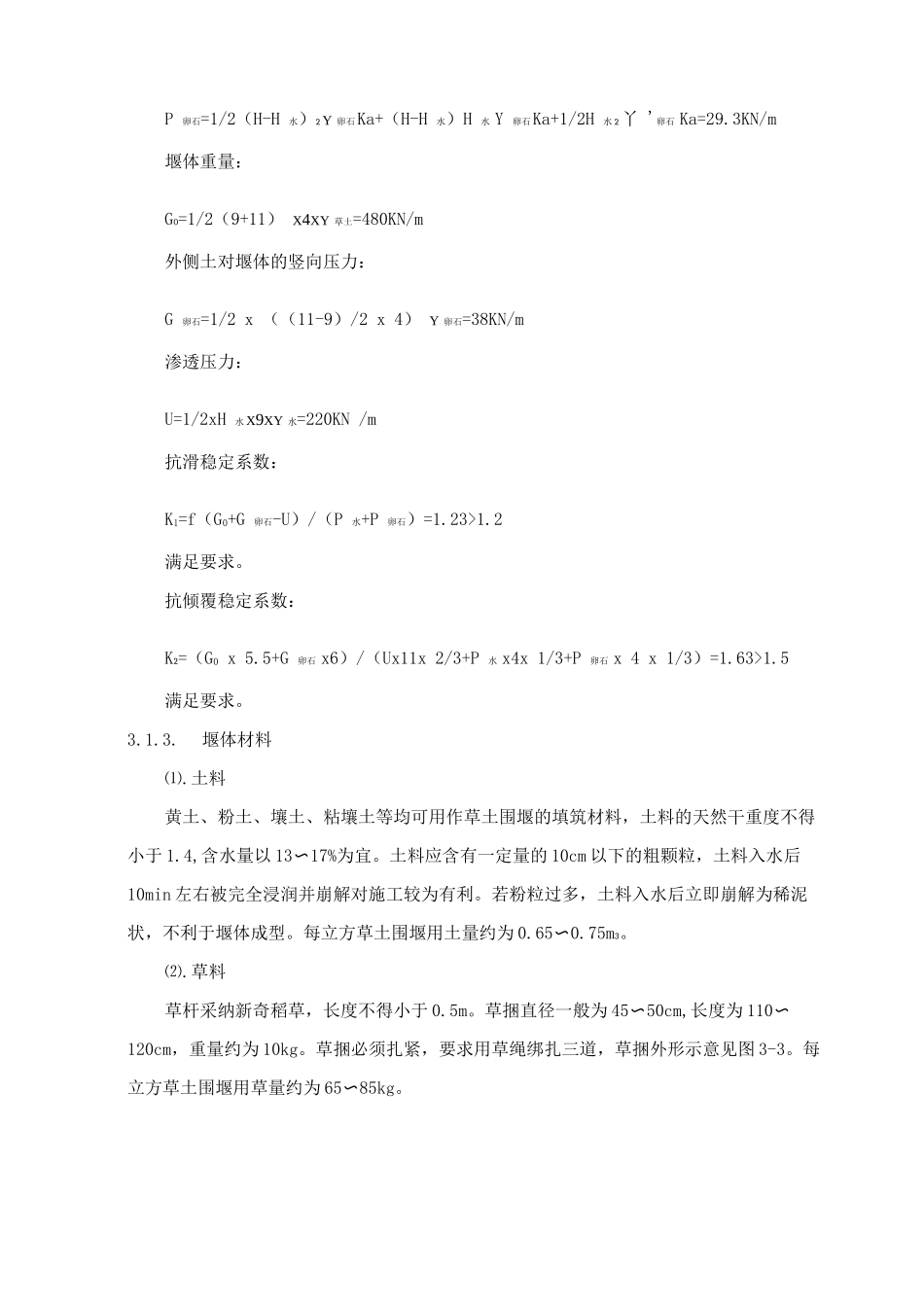

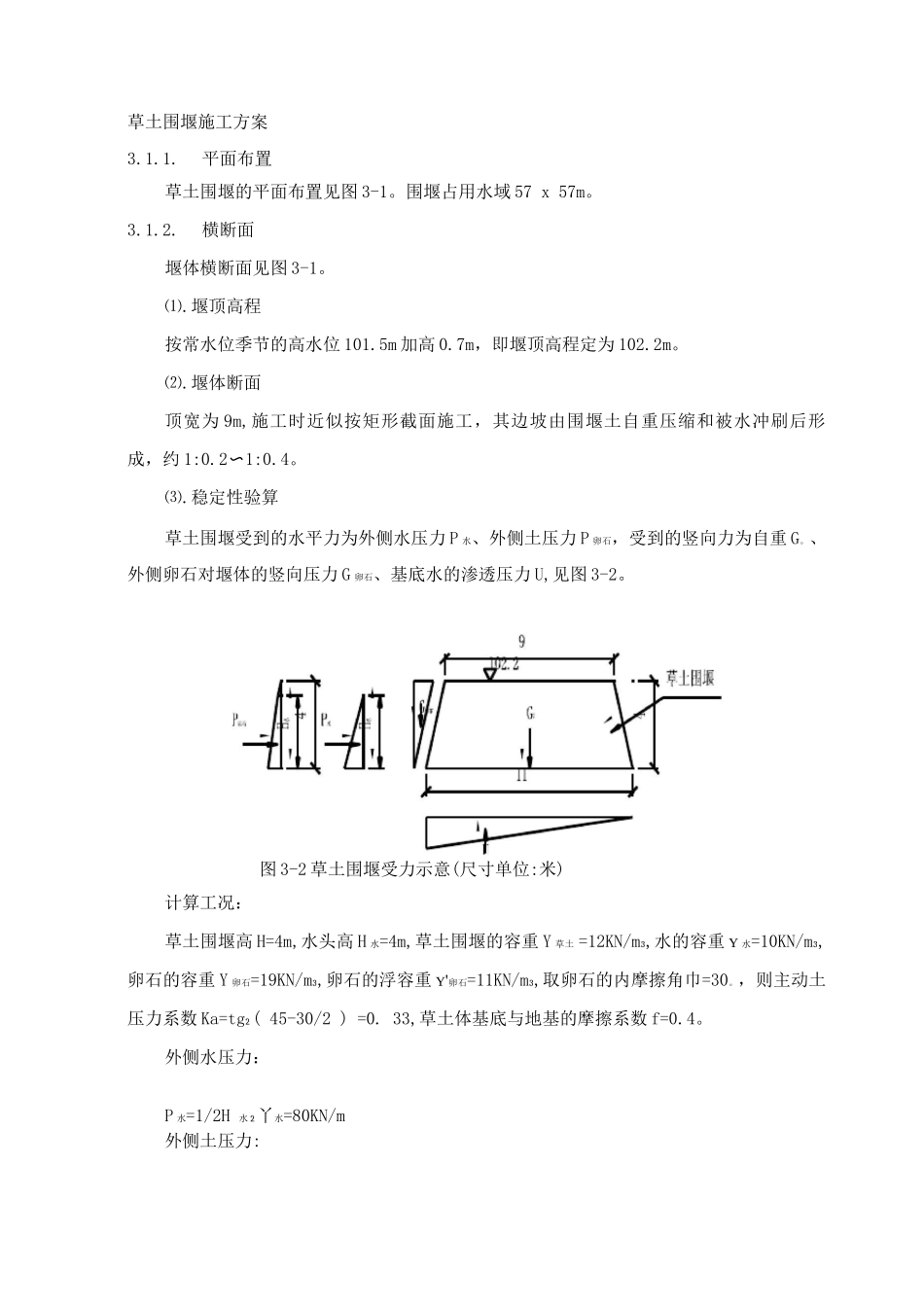

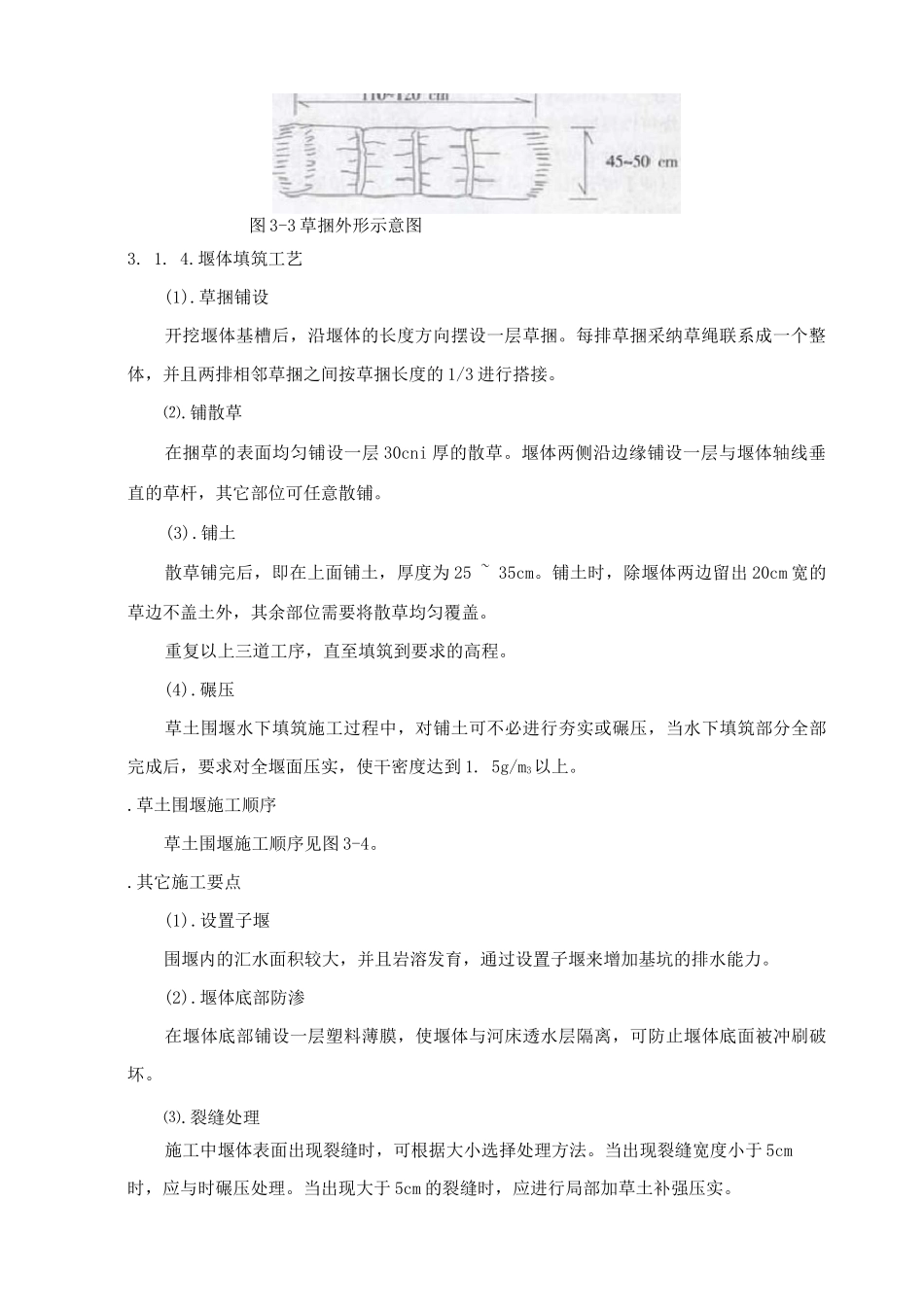

草土围堰施工方案3.1.1.平面布置草土围堰的平面布置见图 3-1。围堰占用水域 57 x 57m。3.1.2.横断面堰体横断面见图 3-1。⑴.堰顶高程按常水位季节的高水位 101.5m 加高 0.7m，即堰顶高程定为 102.2m。⑵.堰体断面顶宽为 9m,施工时近似按矩形截面施工，其边坡由围堰土自重压缩和被水冲刷后形成，约 1:0.2〜1:0.4。⑶.稳定性验算草土围堰受到的水平力为外侧水压力 P 水、外侧土压力 P 卵石，受到的竖向力为自重 G。、外侧卵石对堰体的竖向压力 G 卵石、基底水的渗透压力 U,见图 3-2。图 3-2 草土围堰受力示意(尺寸单位:米)计算工况：草土围堰高 H=4m,水头高 H 水=4m,草土围堰的容重 Y 草土 =12KN/m3,水的容重 Y 水=10KN/m3,卵石的容重 Y 卵石=19KN/m3,卵石的浮容重 Y'卵石=11KN/m3,取卵石的内摩擦角巾=30。，则主动土压力系数 Ka=tg2 ( 45-30/2 ) =0. 33,草土体基底与地基的摩擦系数 f=0.4。外侧水压力：P 水=1/2H 水 2丫水=80KN/m外侧土压力:P 卵石=1/2（H-H 水）2 Y 卵石Ka+（H-H 水）H 水 Y 卵石Ka+1/2H 水 2 丫 '卵石 Ka=29.3KN/m堰体重量：G0=1/2（9+11） X4XY 草土=480KN/m外侧土对堰体的竖向压力：G 卵石=1/2 x （（11-9）/2 x 4） Y 卵石=38KN/m渗透压力：U=1/2xH 水X9XY 水=220KN /m抗滑稳定系数：K1=f（G0+G 卵石-U）/（P 水+P 卵石）=1.23>1.2满足要求。抗倾覆稳定系数：K2=（G0 x 5.5+G 卵石 x6）/（Ux11x 2/3+P 水 x4x 1/3+P 卵石 x 4 x 1/3）=1.63>1.5满足要求。3.1.3.堰体材料⑴.土料黄土、粉土、壤土、粘壤土等均可用作草土围堰的填筑材料，土料的天然干重度不得小于 1.4,含水量以 13〜17%为宜。土料应含有一定量的 10cm 以下的粗颗粒，土料入水后10min 左右被完全浸润并崩解对施工较为有利。若粉粒过多，土料入水后立即崩解为稀泥状，不利于堰体成型。每立方草土围堰用土量约为 0.65〜0.75m3。⑵.草料草杆采纳新奇稻草，长度不得小于 0.5m。草捆直径一般为 45〜50cm,长度为 110〜120cm，重量约为 10kg。草捆必须扎紧，要求用草绳绑扎三道，草捆外形示意见图 3-3。每立方草土围堰用草量约为 65〜85kg。图 3-3 草捆外形示意图3. 1. 4.堰体填筑工艺(1).草捆铺设开挖堰体基槽后，沿堰体的长度方向摆设一层草捆。每排草捆采纳草绳联系成一个整体，并且两排相邻草捆之间按草捆长度的 1/3 进行搭接。⑵.铺散草在捆草的表面均匀铺...
