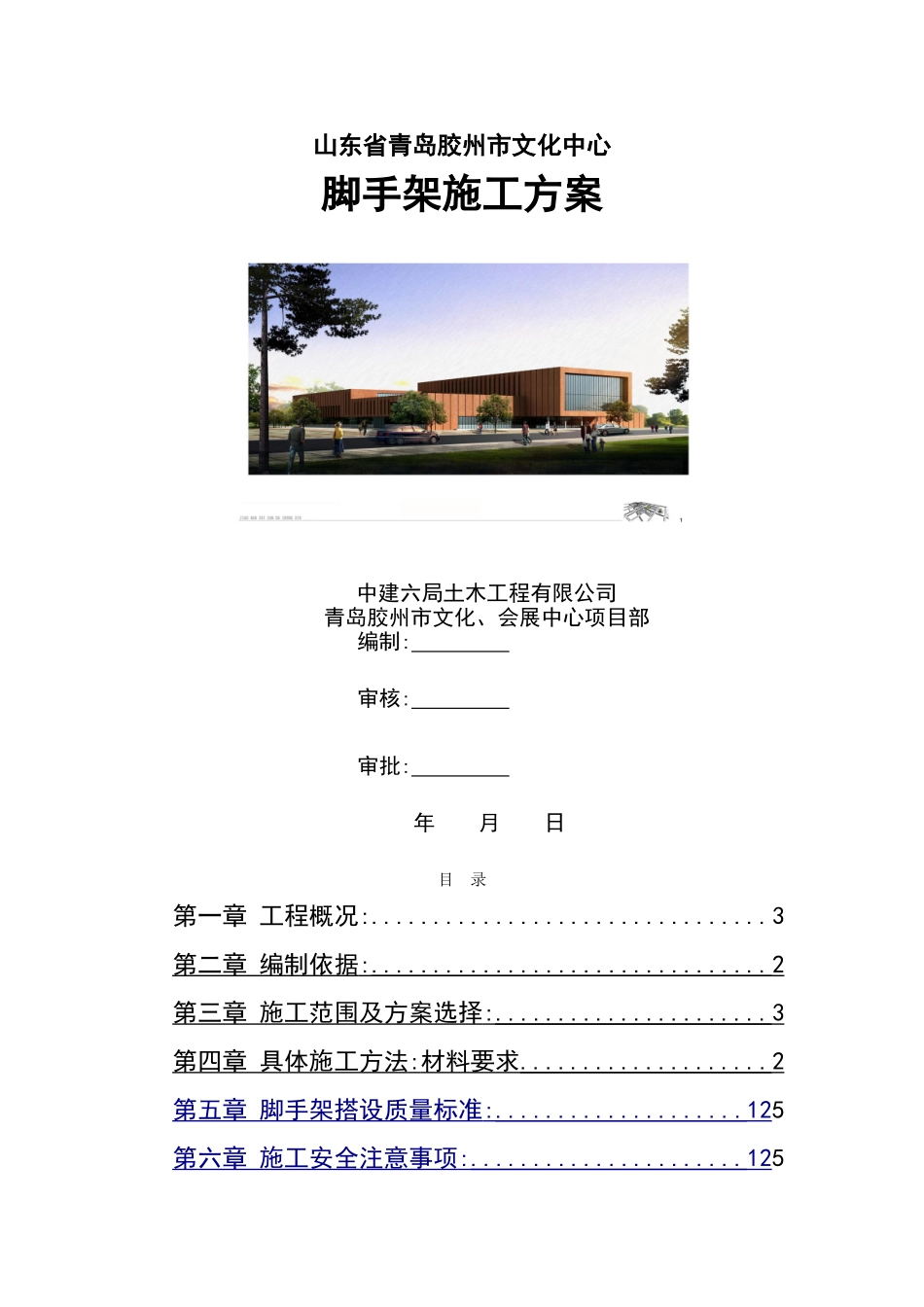

山东省青岛胶州市文化中心脚手架施工方案中建六局土木工程有限公司青岛胶州市文化、会展中心项目部 编制: 审核: 审批: 年 月 日目 录第一章 工程概况:................................3第二章 编制依据 : ................................ 2 第三章 施工范围及方案选择 : ...................... 3 第四章 具体施工方法 : 材料要求 .................... 2 第五章 脚手架搭设质量标准 : .................... 12 5第六章 施工安全注意事项 : ...................... 12 5第七章 脚手架得拆除及安全措施 : ................. 13 第八章 附录 : 悬挑脚手架强度及稳定性验算 : ........ 15 第九章 主要设计参数 ............................ 15 第一章 工程概况1、1 本工程位于胶州市新城区,建筑面积 39632 平方米,南北宽149 米,东西宽 117 米,高度 22 米。框架结构,地下一层,地上四层,每层层高均为 5、5 米。设计室内相当于绝对高程 8、5 米。主要功能为文化展出、文物展览等。1、2 基础结构为桩基与筏板基础相结合,筏板基础底标高为-6、150 米。基础与主体现浇钢筋混凝土强度等级为 C35,基础外墙与筏板抗渗等级为 P8。基础根据设计要求回填土后,上表面进一步夯实、找平,并在建筑物外墙周边 2 米范围内用 C20 混凝土铺底 10cm 厚,顶标高低于设计室外标高 200mm。第二章 编制依据《建筑施工高处作业安全技术法律规范》 (JGJ80-91);《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001);青岛市监管局《建筑工程脚手架及模板支撑系统安全管理暂行规定》青建管质字[2025]53 号;《建筑施工安全检查标准》 (JGJ59-99);施工现场得实际情况。第三章 施工范围及方案选择根据本工程单层面积大、层次错落及框架结构形式得特点,尤其主体工期紧,在年底前必须完成市政府要求主体封顶得工期目标,受工期条件限制,地下室防水不能全部完成,所以无法进行基础回填土,因此外墙脚手架不能全部采纳落地式双排钢管脚手架,特别就是文化馆处三层与博物馆处四层,根据现场条件与目前得工期状况,只能采纳悬挑式双排脚手架,其它不能及时回填得部位,均采纳悬挑脚手架。搭在结构屋面上得脚手架,必须待混凝土达到 C20 以上得强度。第四章 具体施工方法、材料要求1、钢管采纳外径 48mm 壁厚 3、5mm 钢管,其材质应符合要求,并且每米质量为 3、84kg。管面无凹凸,无庇点、裂纹及变形,对...
