落地式钢管脚手架施工方案

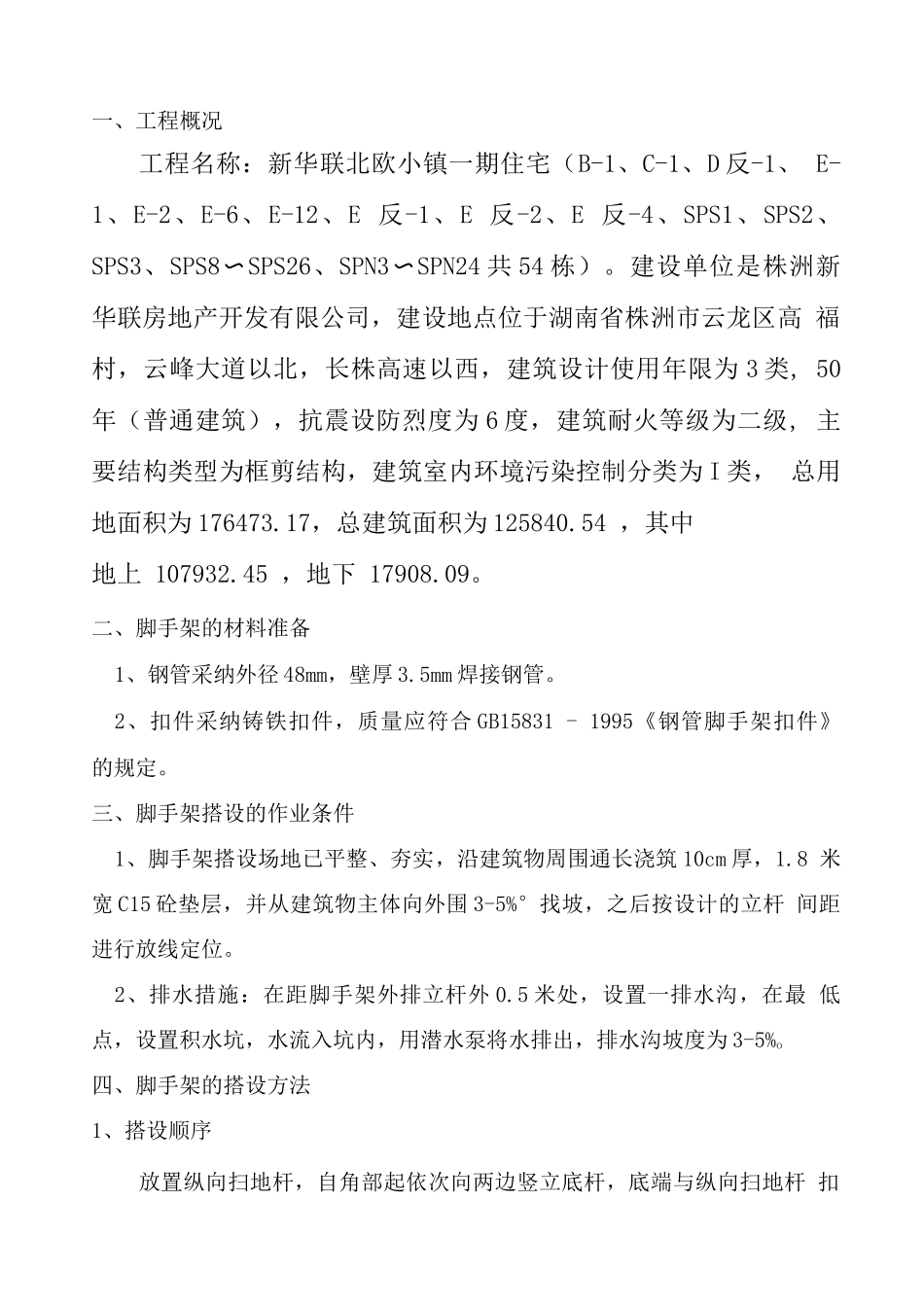

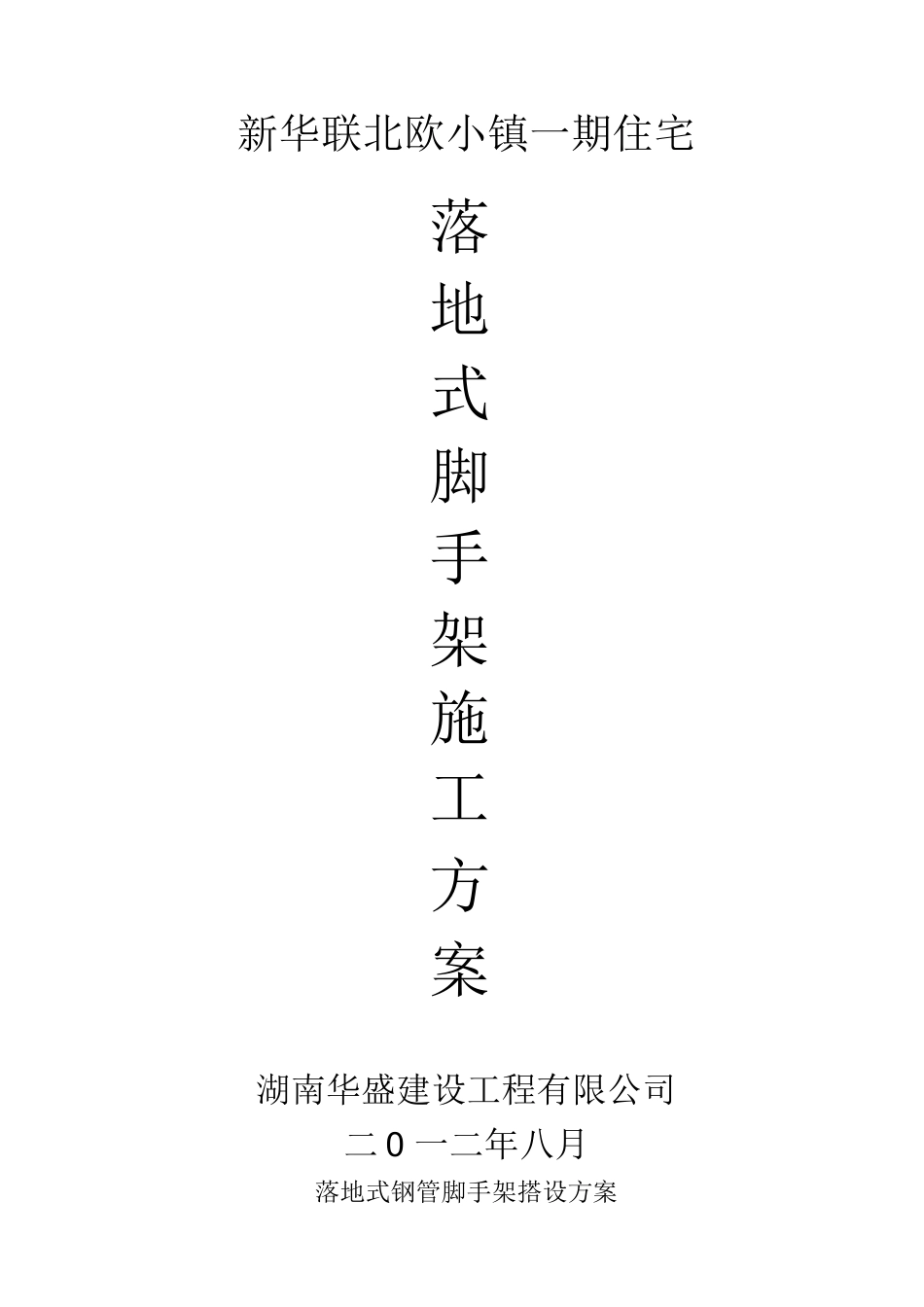

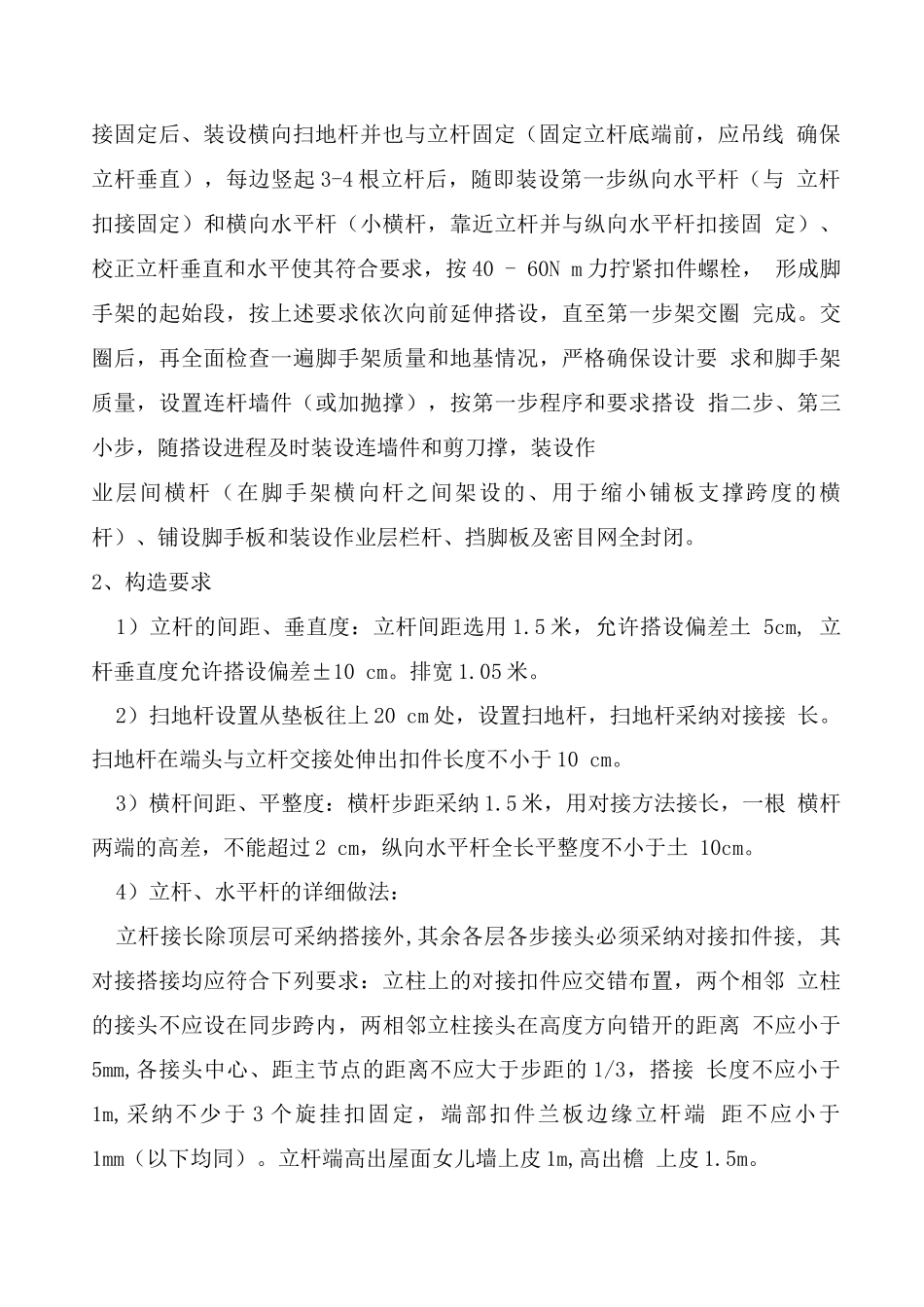

新华联北欧小镇一期住宅落地式脚手架施工方案湖南华盛建设工程有限公司二 0 一二年八月落地式钢管脚手架搭设方案一、工程概况工程名称：新华联北欧小镇一期住宅（B-1、C-1、D 反-1、 E-1、E-2、E-6、E-12、E 反-1、E 反-2、E 反-4、SPS1、SPS2、 SPS3、SPS8〜SPS26、SPN3〜SPN24 共 54 栋）。建设单位是株洲新 华联房地产开发有限公司，建设地点位于湖南省株洲市云龙区高 福村，云峰大道以北，长株高速以西，建筑设计使用年限为 3 类, 50年（普通建筑），抗震设防烈度为 6 度，建筑耐火等级为二级, 主要结构类型为框剪结构，建筑室内环境污染控制分类为 I 类， 总用地面积为 176473.17，总建筑面积为 125840.54 ，其中地上 107932.45 ，地下 17908.09。二、脚手架的材料准备1、钢管采纳外径 48mm，壁厚 3.5mm 焊接钢管。2、扣件采纳铸铁扣件，质量应符合 GB15831 - 1995《钢管脚手架扣件》 的规定。三、脚手架搭设的作业条件1、脚手架搭设场地已平整、夯实，沿建筑物周围通长浇筑 10cm 厚，1.8 米宽 C15 砼垫层，并从建筑物主体向外围 3-5%°找坡，之后按设计的立杆 间距进行放线定位。2、排水措施：在距脚手架外排立杆外 0.5 米处，设置一排水沟，在最 低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为 3-5%o四、脚手架的搭设方法1、搭设顺序放置纵向扫地杆，自角部起依次向两边竖立底杆，底端与纵向扫地杆 扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线 确保立杆垂直），每边竖起 3-4 根立杆后，随即装设第一步纵向水平杆（与 立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固 定）、校正立杆垂直和水平使其符合要求，按 40 - 60N m 力拧紧扣件螺栓， 形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈 完成。交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要 求和脚手架质量，设置连杆墙件（或加抛撑），按第一步程序和要求搭设 指二步、第三小步，随搭设进程及时装设连墙件和剪刀撑，装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横 杆）、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭。2、构造要求1）立杆的间距、垂直度：立杆间距选用 1.5 米，允许搭设偏差土 5cm, 立杆垂直度允许搭设偏差±10 cm。排宽 1.05 米。2）扫地杆设置从垫板往上 20 cm...
