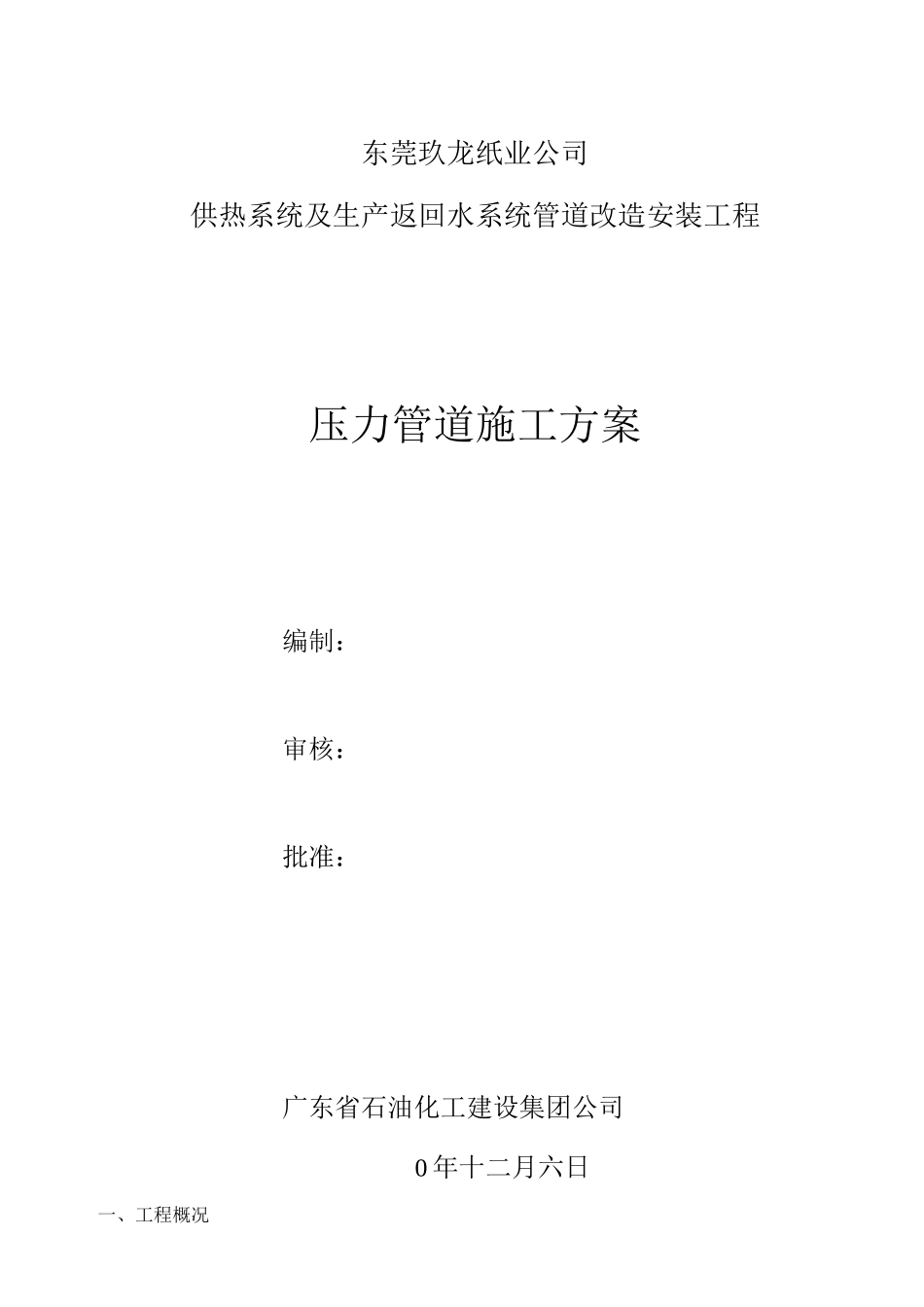

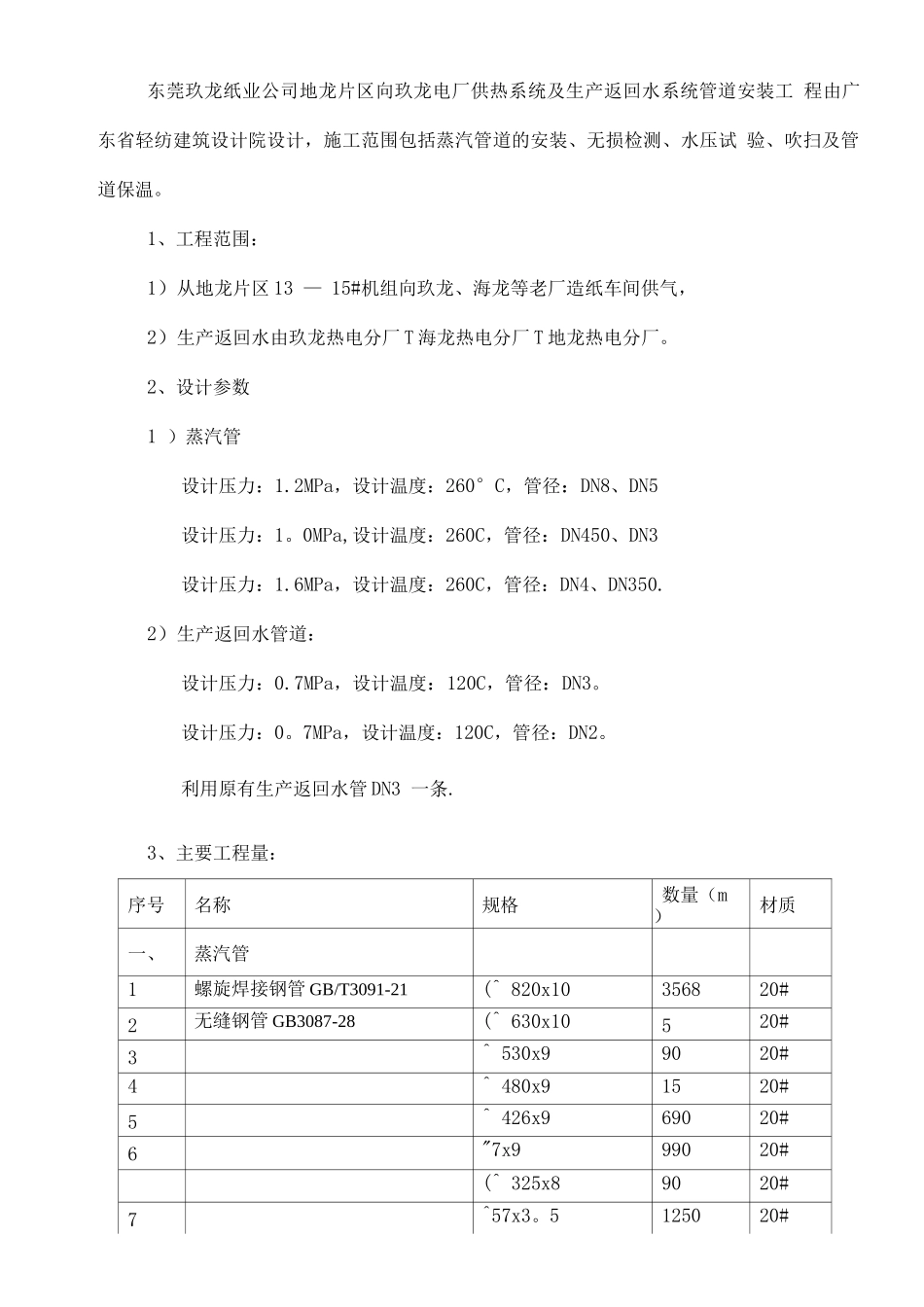

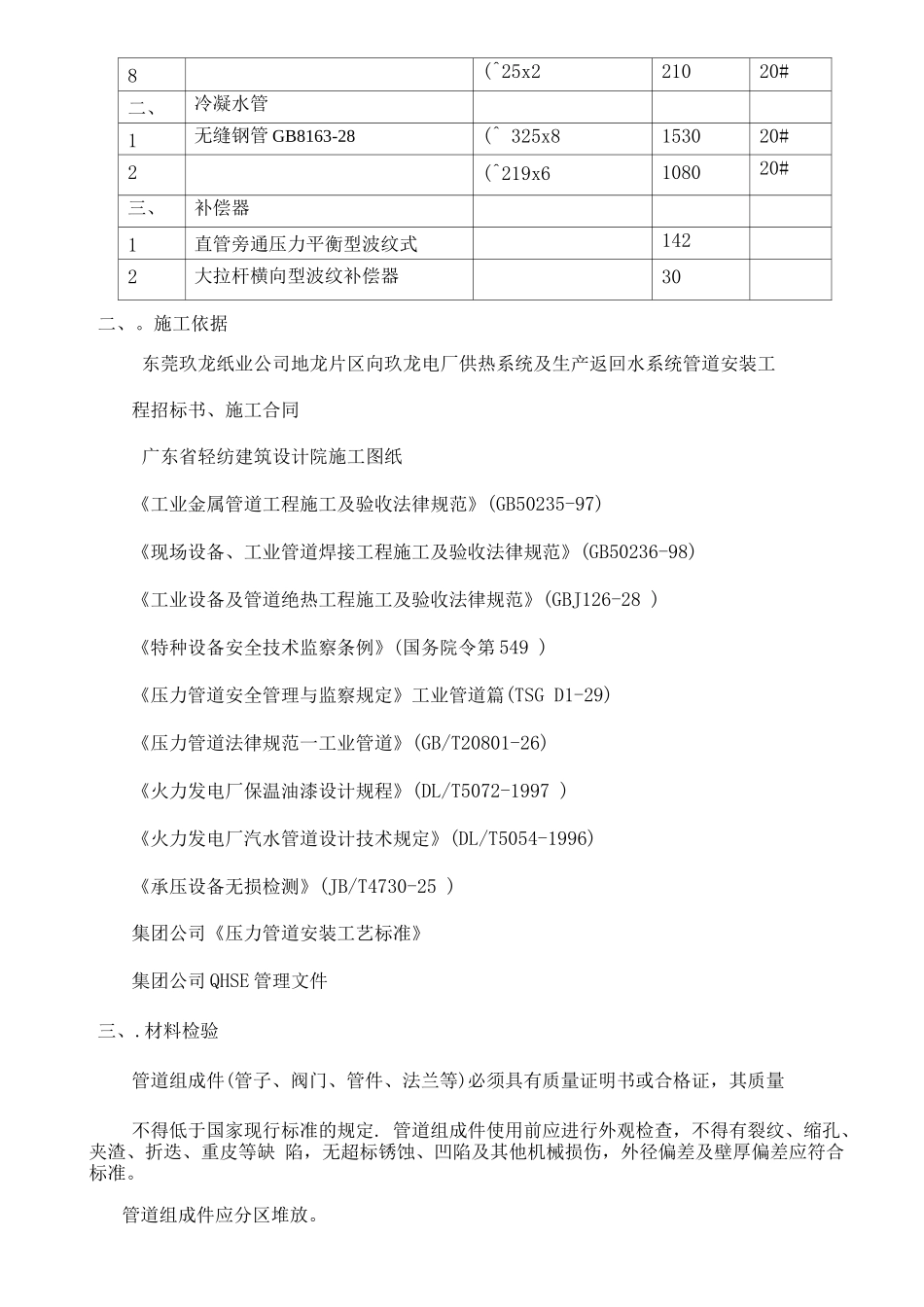

东莞玖龙纸业公司供热系统及生产返回水系统管道改造安装工程压力管道施工方案编制:审核:批准:广东省石油化工建设集团公司0 年十二月六日一、工程概况东莞玖龙纸业公司地龙片区向玖龙电厂供热系统及生产返回水系统管道安装工 程由广东省轻纺建筑设计院设计,施工范围包括蒸汽管道的安装、无损检测、水压试 验、吹扫及管道保温。1、工程范围:1)从地龙片区 13 — 15#机组向玖龙、海龙等老厂造纸车间供气,2)生产返回水由玖龙热电分厂 T 海龙热电分厂 T 地龙热电分厂。2、设计参数1 )蒸汽管设计压力:1.2MPa,设计温度:260°C,管径:DN8、DN5设计压力:1。0MPa,设计温度:260C,管径:DN450、DN3设计压力:1.6MPa,设计温度:260C,管径:DN4、DN350.2)生产返回水管道:设计压力:0.7MPa,设计温度:120C,管径:DN3。设计压力:0。7MPa,设计温度:120C,管径:DN2。利用原有生产返回水管 DN3 一条.3、主要工程量:序号名称规格数量(m )材质一、蒸汽管1螺旋焊接钢管 GB/T3091-21(^ 820x10356820#2无缝钢管 GB3087-28(^ 630x10520#3^ 530x99020#4^ 480x91520#5^ 426x969020#6"7x999020#(^ 325x89020#7^57x3。5125020#8(^25x221020#二、冷凝水管1无缝钢管 GB8163-28(^ 325x8153020#2(^219x6108020#三、补偿器1直管旁通压力平衡型波纹式1422大拉杆横向型波纹补偿器30二、。施工依据东莞玖龙纸业公司地龙片区向玖龙电厂供热系统及生产返回水系统管道安装工程招标书、施工合同广东省轻纺建筑设计院施工图纸《工业金属管道工程施工及验收法律规范》(GB50235-97)《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236-98)《工业设备及管道绝热工程施工及验收法律规范》(GBJ126-28 )《特种设备安全技术监察条例》(国务院令第 549 )《压力管道安全管理与监察规定》工业管道篇(TSG D1-29)《压力管道法律规范一工业管道》(GB/T20801-26)《火力发电厂保温油漆设计规程》(DL/T5072-1997 )《火力发电厂汽水管道设计技术规定》(DL/T5054-1996)《承压设备无损检测》(JB/T4730-25 )集团公司《压力管道安装工艺标准》集团公司 QHSE 管理文件三、.材料检验管道组成件(管子、阀门、管件、法兰等)必须具有质量证明书或合格证,其质量不得低于国家现行标准的规定. 管道组成件使用前应进行外观检查,不得有裂纹、缩孔、夹渣、折迭、重皮等缺 陷,无超标锈蚀、凹陷及其他机械损伤,外径偏差及壁厚偏差应符合标准。管道组成...
