蒸汽管道专项施工方案

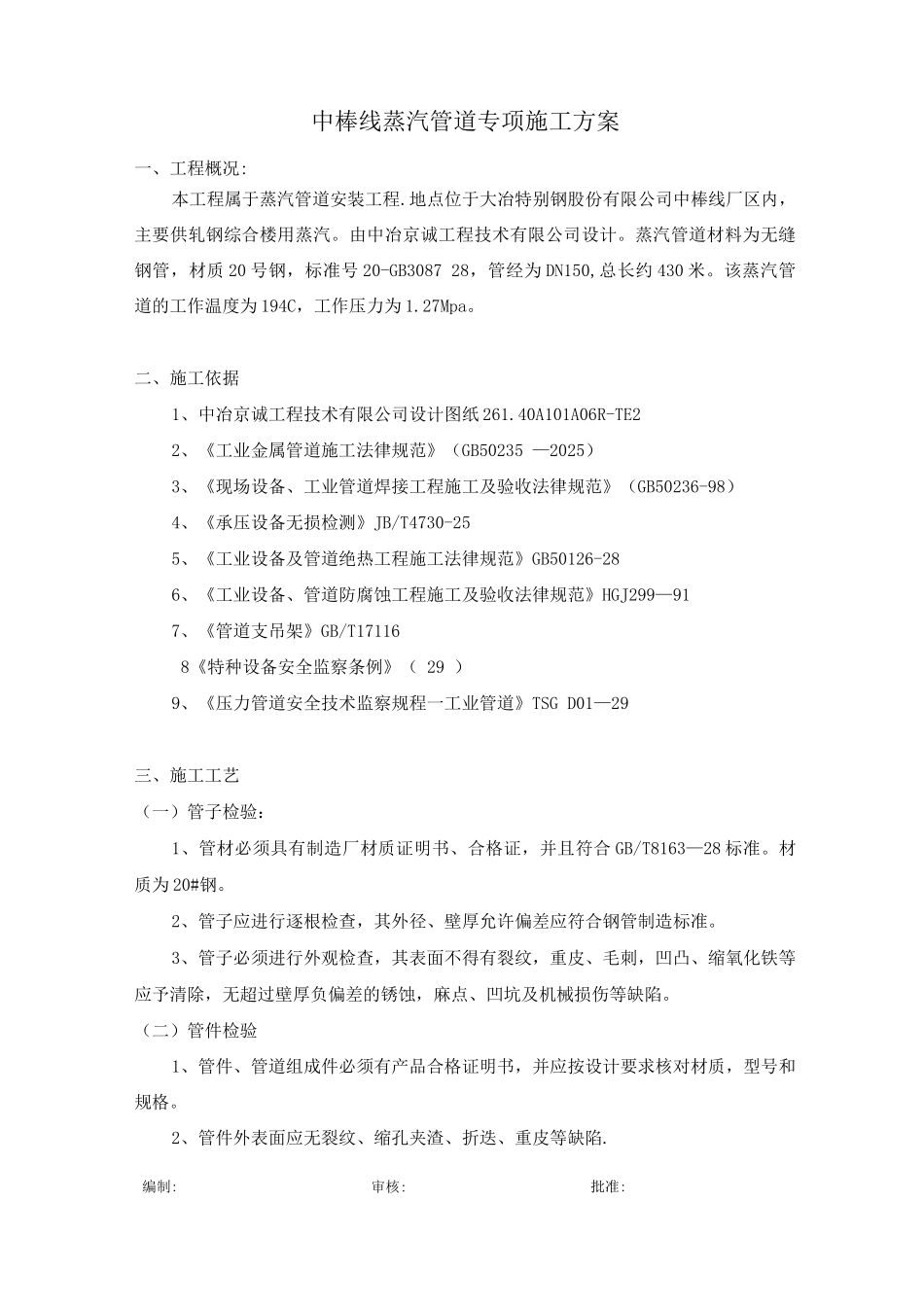

编制:审核:批准:中棒线蒸汽管道专项施工方案一、工程概况:本工程属于蒸汽管道安装工程.地点位于大冶特别钢股份有限公司中棒线厂区内，主要供轧钢综合楼用蒸汽。由中冶京诚工程技术有限公司设计。蒸汽管道材料为无缝钢管，材质 20 号钢，标准号 20-GB3087 28，管经为 DN150,总长约 430 米。该蒸汽管道的工作温度为 194C，工作压力为 1.27Mpa。二、施工依据1、中冶京诚工程技术有限公司设计图纸 261.40A101A06R-TE22、《工业金属管道施工法律规范》（GB50235 —2025）3、《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）4、《承压设备无损检测》JB/T4730-255、《工业设备及管道绝热工程施工法律规范》GB50126-286、《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ299—917、《管道支吊架》GB/T171168《特种设备安全监察条例》（ 29 ）9、《压力管道安全技术监察规程一工业管道》TSG D01—29三、施工工艺（一）管子检验：1、管材必须具有制造厂材质证明书、合格证，并且符合 GB/T8163—28 标准。材质为 20#钢。2、管子应进行逐根检查，其外径、壁厚允许偏差应符合钢管制造标准。3、管子必须进行外观检查，其表面不得有裂纹，重皮、毛刺，凹凸、缩氧化铁等应予清除，无超过壁厚负偏差的锈蚀，麻点、凹坑及机械损伤等缺陷。（二）管件检验1、管件、管道组成件必须有产品合格证明书，并应按设计要求核对材质，型号和规格。2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷.3、管道壁厚尺寸测量，应不超过壁厚负偏差的锈蚀或凹陷。4、法兰、盲板密封面应平整、光洁，不得有裂纹，毛刺及径向沟槽。5、弯头采纳热压无缝弯头，材质为 20#钢。（三）阀门检验；1、核对阀门制造厂的合格证书，型号、规格等,每一个阀门都应有一个合格证并要保存.2、每个阀门须进行单体强度压力试验和严密性试验，强度试验压力为公称压力（2。5Mpa）的 1。5 倍即 3.75MPa,试验介质:洁净水，试验时间不少于 5 分钟,以壳体填料无渗漏为合格；严密性试验压力为公称压力（2。5MPa），试验介质：洁净水，试验时间不少于 5 分钟，以阀瓣密封面不漏为合格。3、试验合格的阀门应做好标识，排净内部积水，用空气吹扫洁净，并加盖封闭进出，作好试验记录。四）焊材检验1、焊条、焊丝应有产品合格证书,材质证明书。2、焊条、焊丝应包装完整，无破损及受潮现象，标志应齐全。3、清除焊丝表面的油污、锈蚀等。（五）管道施工1、一般注意事项：...
