蒸汽管道施工方案

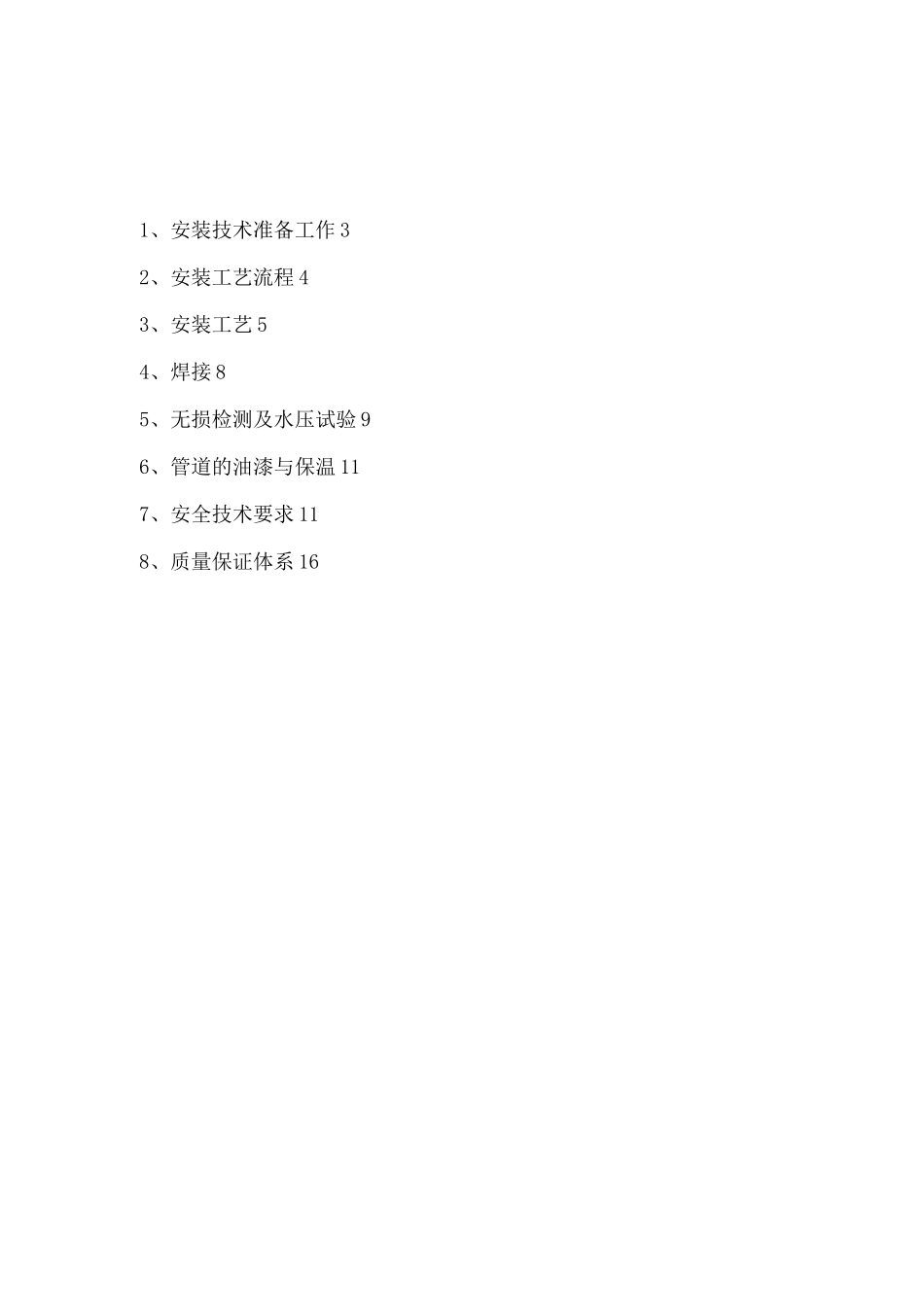

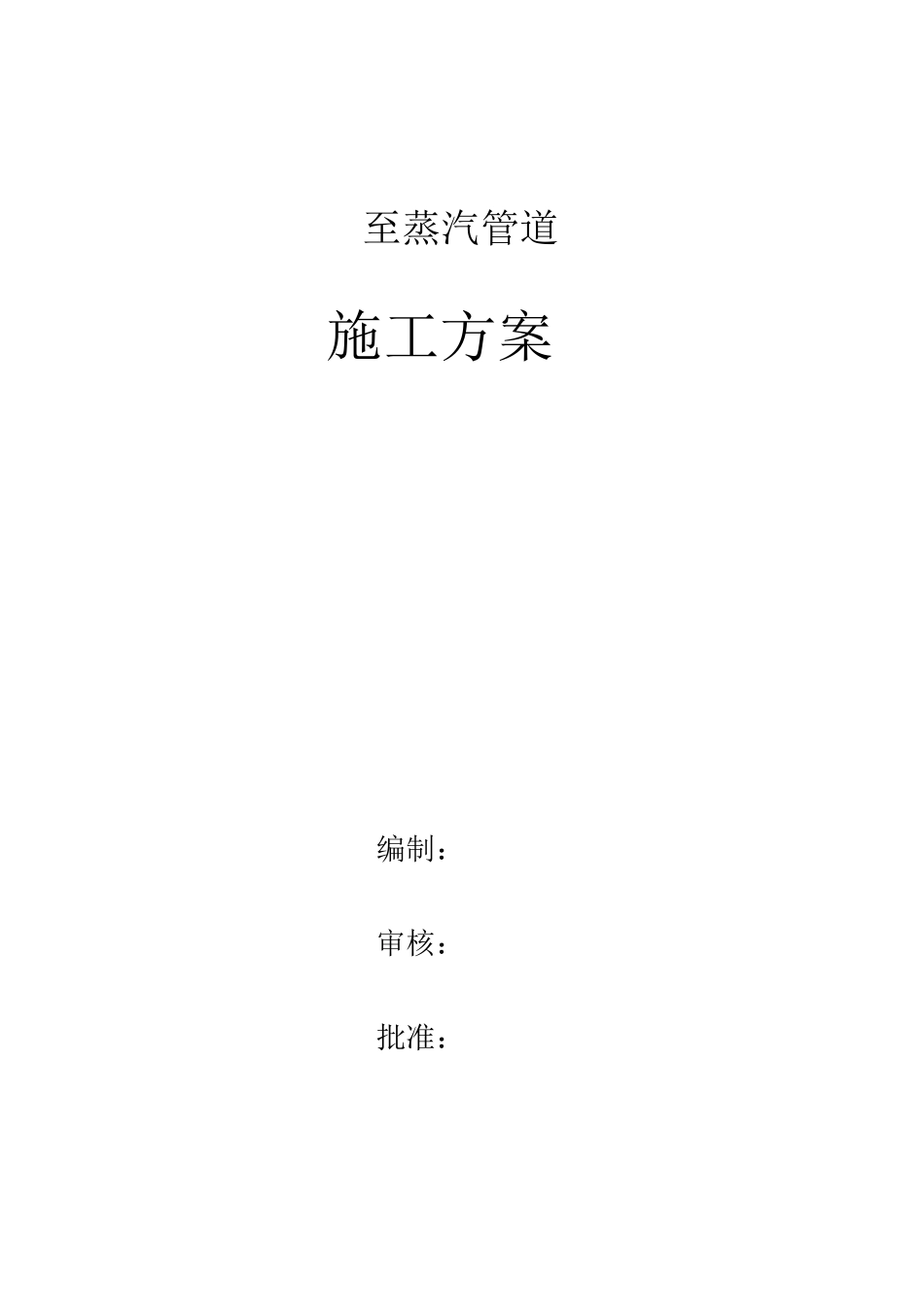

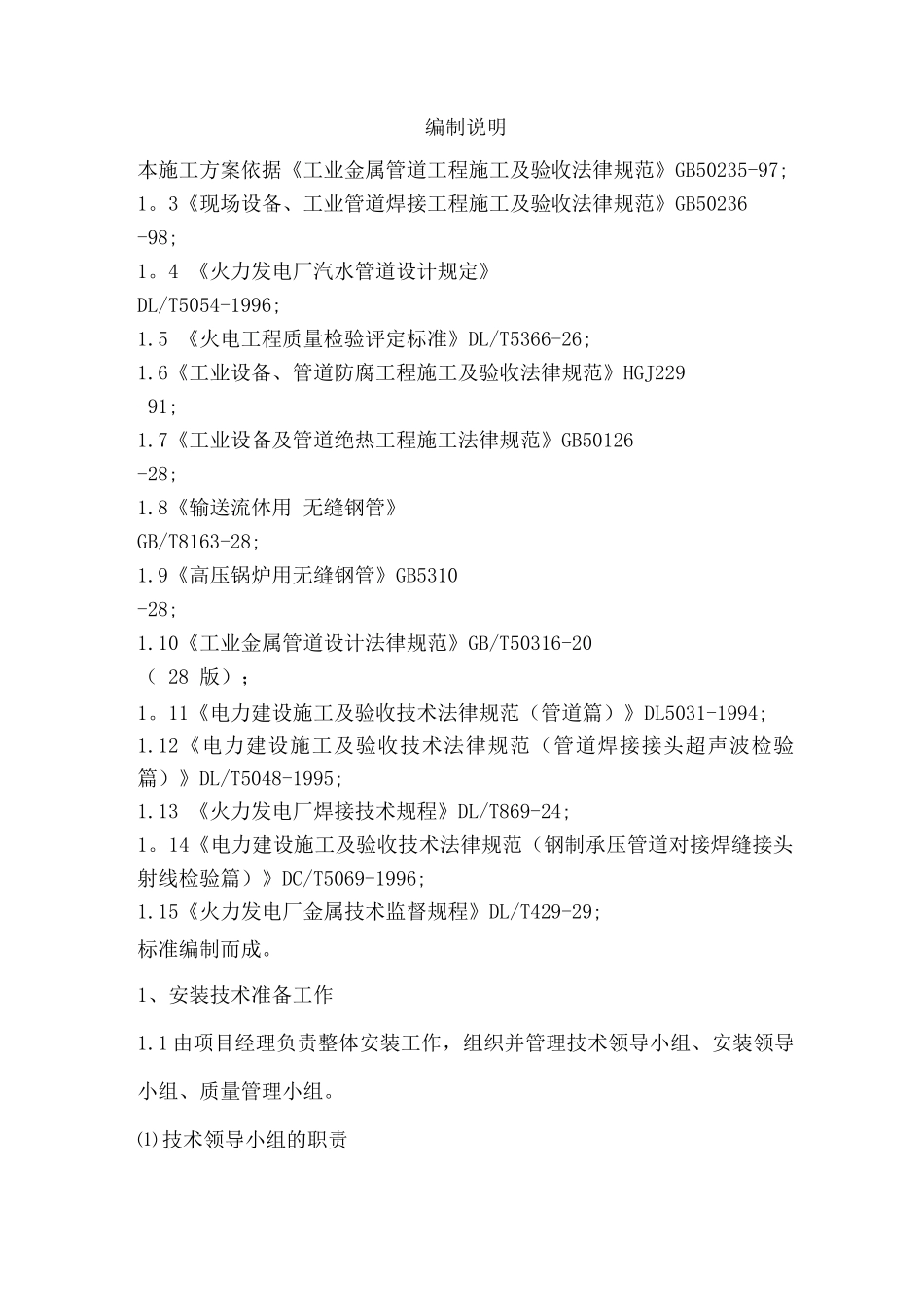

至蒸汽管道施工方案编制：审核：批准：1、安装技术准备工作 32、安装工艺流程 43、安装工艺 54、焊接 85、无损检测及水压试验 96、管道的油漆与保温 117、安全技术要求 118、质量保证体系 16编制说明本施工方案依据《工业金属管道工程施工及验收法律规范》GB50235-97;1。3《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98;1。4 《火力发电厂汽水管道设计规定》DL/T5054-1996;1.5 《火电工程质量检验评定标准》DL/T5366-26;1.6《工业设备、管道防腐工程施工及验收法律规范》HGJ229-91;1.7《工业设备及管道绝热工程施工法律规范》GB50126-28;1.8《输送流体用 无缝钢管》GB/T8163-28;1.9《高压锅炉用无缝钢管》GB5310-28;1.10《工业金属管道设计法律规范》GB/T50316-20（ 28 版）；1。11《电力建设施工及验收技术法律规范（管道篇）》DL5031-1994;1.12《电力建设施工及验收技术法律规范（管道焊接接头超声波检验篇）》DL/T5048-1995;1.13 《火力发电厂焊接技术规程》DL/T869-24;1。14《电力建设施工及验收技术法律规范（钢制承压管道对接焊缝接头射线检验篇）》DC/T5069-1996;1.15《火力发电厂金属技术监督规程》DL/T429-29;标准编制而成。1、安装技术准备工作1.1 由项目经理负责整体安装工作，组织并管理技术领导小组、安装领导小组、质量管理小组。⑴ 技术领导小组的职责审查图纸及技术把关。做到深刻领悟图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明，遇到图纸不清等问题及时与设计部门联系。⑵ 安装领导小组的职责① 检查各项工作、工艺准备情况。② 管道及其配件是否齐全.③ 按图纸组织施工人员安装，确保安装施工质量。⑶ 质量管理小组的职责对所用原材料按国家相关标准、法律规范进行检查，对安装过程中每个环节必须进行监督，并得出检查报告,保送施工技术部。1。2 施工准备① 技术资料审查、会审管道全套安装图纸.② 场地清理，施工现场具备路、水、电三通，在场地平整的基础上，为适应设备、材料、半成品的堆放和吊车、汽车拖车的进退，对场地进行人工找平和清理。③ 设备、材料吊装根据现场实际情况工区自行安排.2、安装工艺流程管子、管件、管道附件、阀门质量的检验 T 管道滑动、固定支架的制作与安装 T 管道除锈及端部坡制作 T 主管道吊装、组对与焊接 T 主管道上放空及疏水装置的安装 T 阀门和法兰的安装 T 管道无损检测 T 管道水压试验 T 管道的刷柒与保温3...
