蒸汽管道工程施工方案

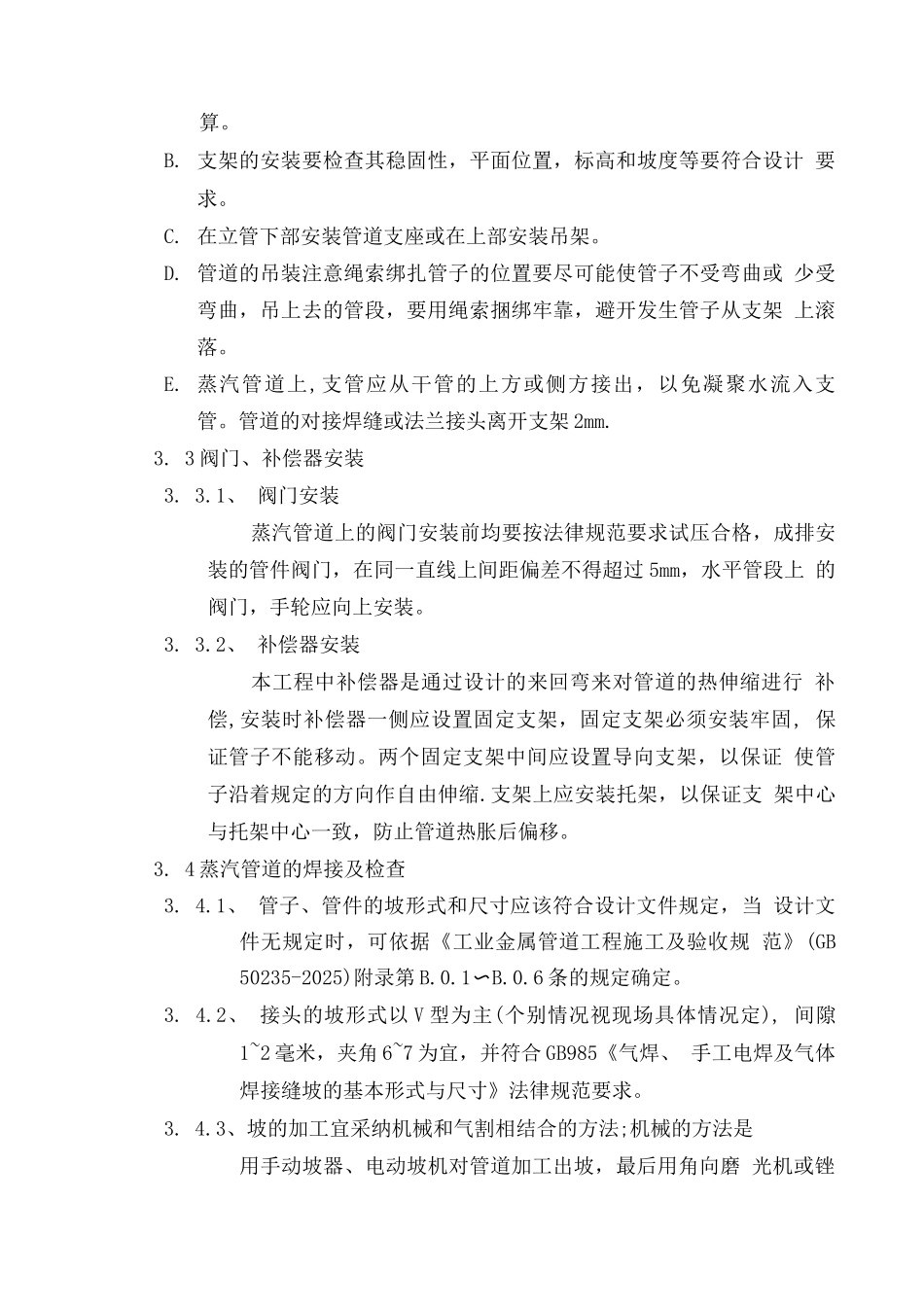

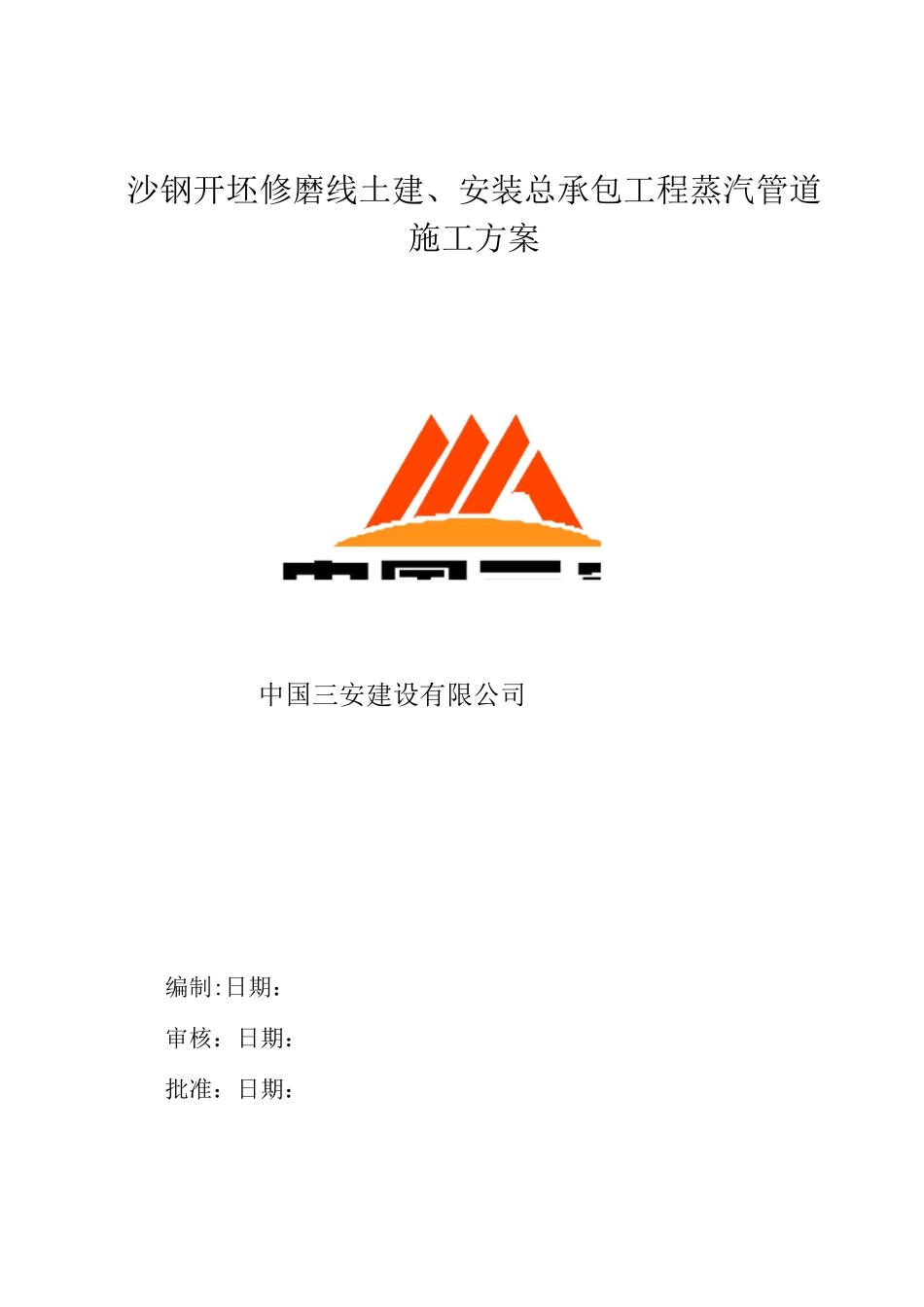

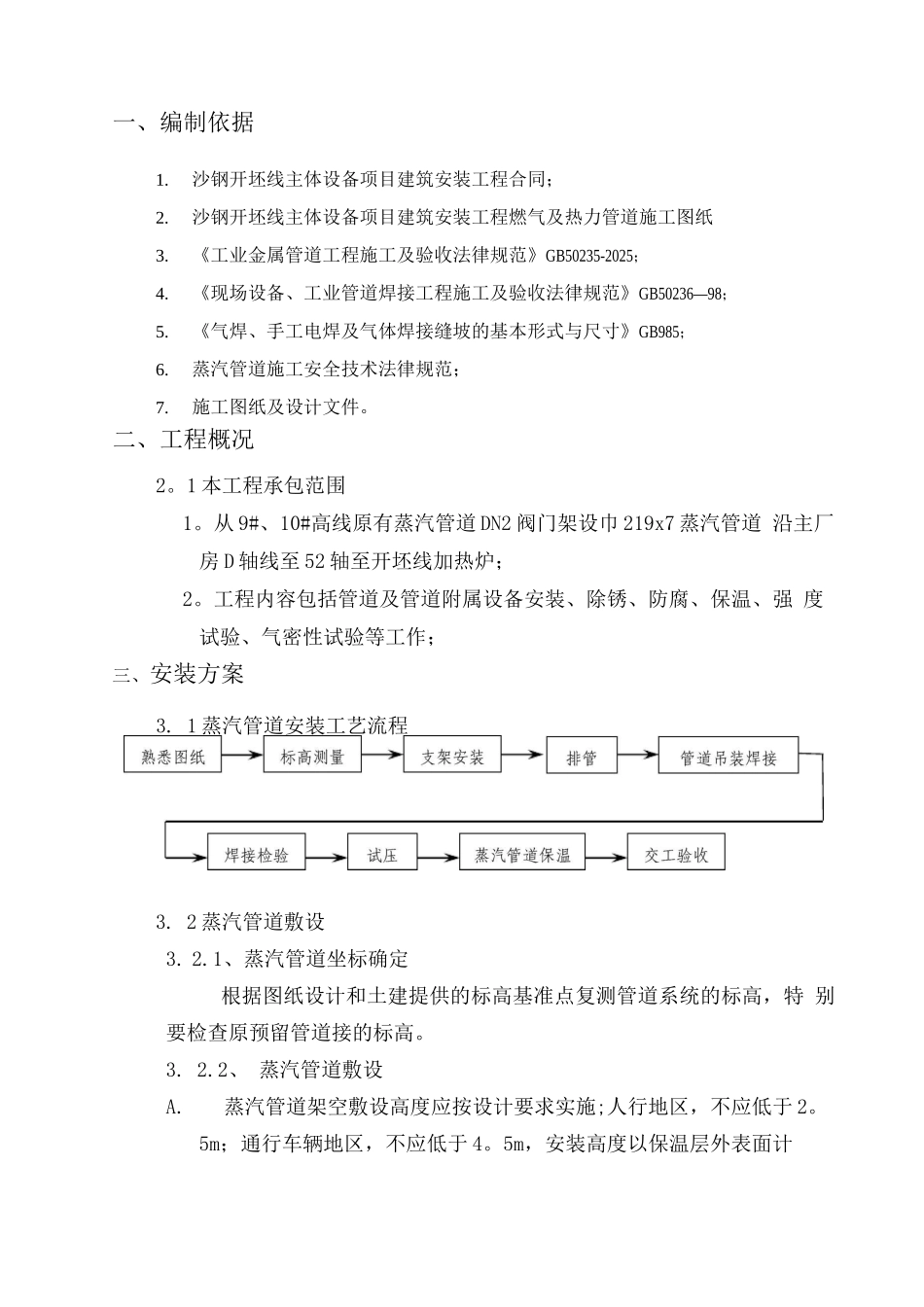

沙钢开坯修磨线土建、安装总承包工程蒸汽管道施工方案中国三安建设有限公司编制:日期：审核：日期：批准：日期：一、编制依据1.沙钢开坯线主体设备项目建筑安装工程合同；2.沙钢开坯线主体设备项目建筑安装工程燃气及热力管道施工图纸3.《工业金属管道工程施工及验收法律规范》GB50235-2025；4.《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—98；5.《气焊、手工电焊及气体焊接缝坡的基本形式与尺寸》GB985；6.蒸汽管道施工安全技术法律规范；7.施工图纸及设计文件。二、工程概况2。1 本工程承包范围1。从 9#、10#高线原有蒸汽管道 DN2 阀门架设巾 219x7 蒸汽管道 沿主厂房 D 轴线至 52 轴至开坯线加热炉；2。工程内容包括管道及管道附属设备安装、除锈、防腐、保温、强 度试验、气密性试验等工作；三、安装方案3. 1 蒸汽管道安装工艺流程3. 2 蒸汽管道敷设3. 2.1、蒸汽管道坐标确定根据图纸设计和土建提供的标高基准点复测管道系统的标高，特 别要检查原预留管道接的标高。3. 2.2、 蒸汽管道敷设A.蒸汽管道架空敷设高度应按设计要求实施;人行地区，不应低于 2。5m；通行车辆地区，不应低于 4。5m，安装高度以保温层外表面计 算。B. 支架的安装要检查其稳固性，平面位置，标高和坡度等要符合设计 要求。C. 在立管下部安装管道支座或在上部安装吊架。D. 管道的吊装注意绳索绑扎管子的位置要尽可能使管子不受弯曲或 少受弯曲，吊上去的管段，要用绳索捆绑牢靠，避开发生管子从支架 上滚落。E. 蒸汽管道上,支管应从干管的上方或侧方接出，以免凝聚水流入支 管。管道的对接焊缝或法兰接头离开支架 2mm.3. 3 阀门、补偿器安装3. 3.1、 阀门安装蒸汽管道上的阀门安装前均要按法律规范要求试压合格，成排安 装的管件阀门，在同一直线上间距偏差不得超过 5mm，水平管段上 的阀门，手轮应向上安装。3. 3.2、 补偿器安装本工程中补偿器是通过设计的来回弯来对管道的热伸缩进行 补偿,安装时补偿器一侧应设置固定支架，固定支架必须安装牢固, 保证管子不能移动。两个固定支架中间应设置导向支架，以保证 使管子沿着规定的方向作自由伸缩.支架上应安装托架，以保证支 架中心与托架中心一致，防止管道热胀后偏移。3. 4 蒸汽管道的焊接及检查3. 4.1、 管子、管件的坡形式和尺寸应该符合设计文件规定，当 设计文件无规定时，可依据《工业金属管道工程施工及验收规 范》(GB 50235-2025)附录第 B.0...
