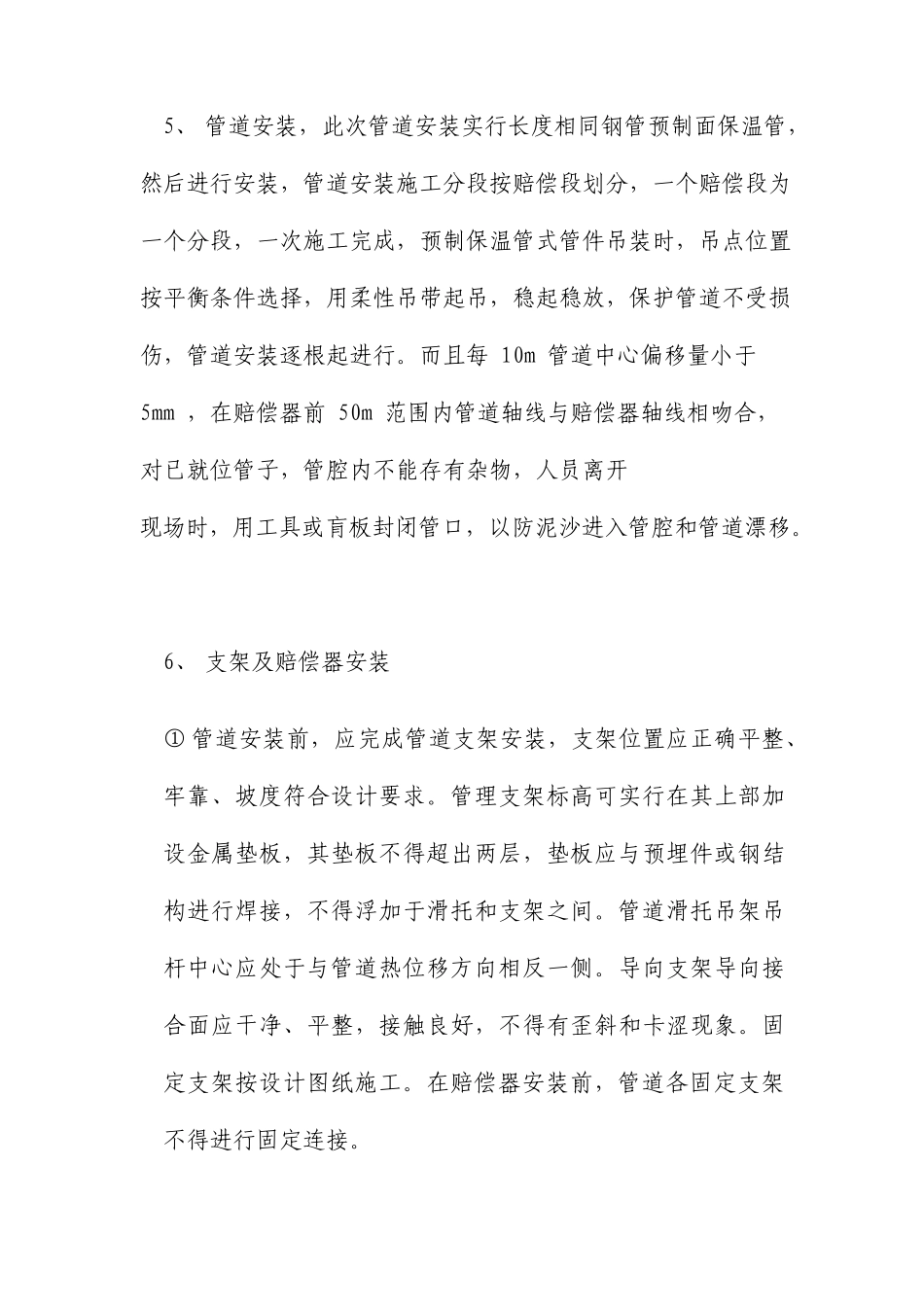

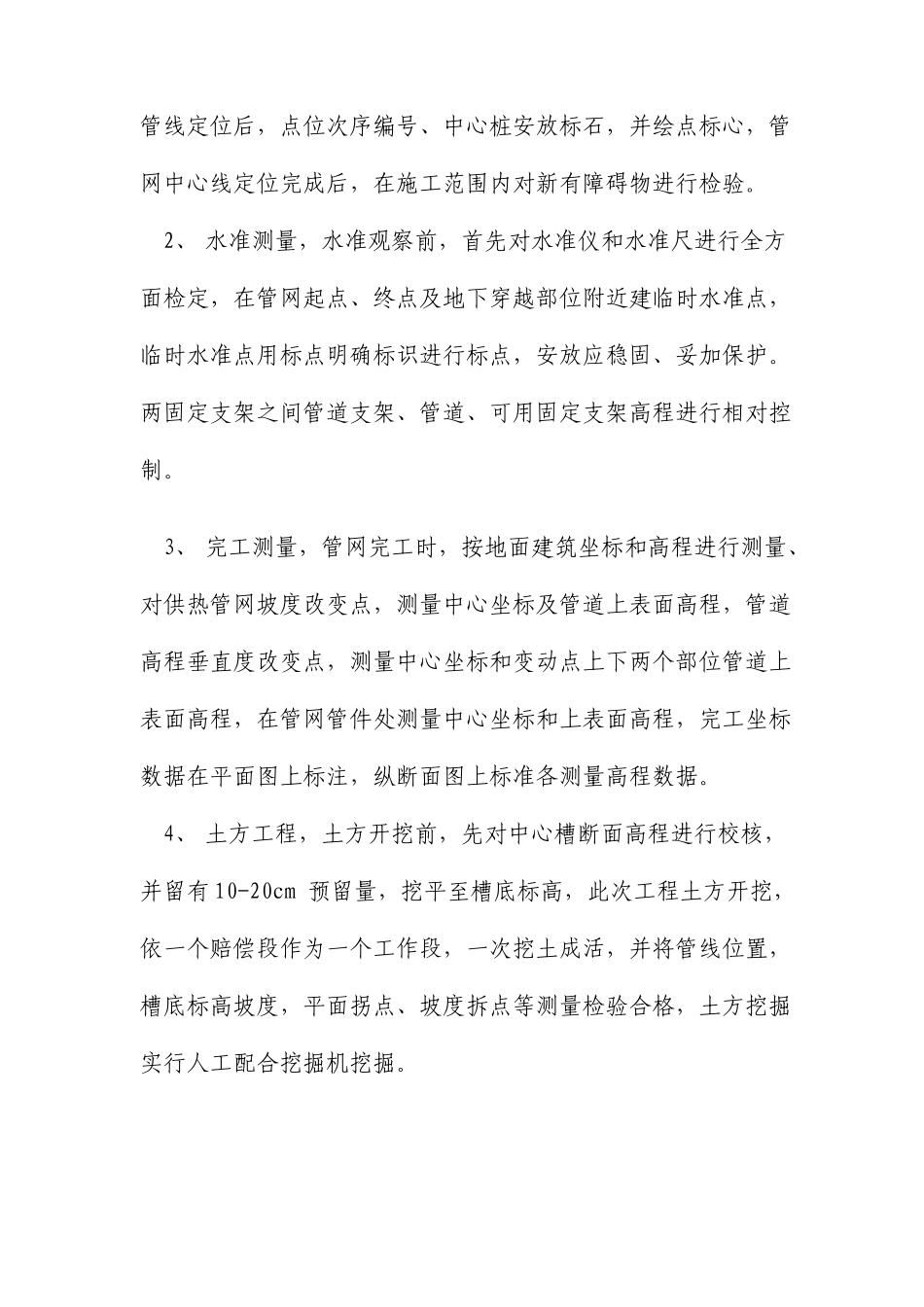

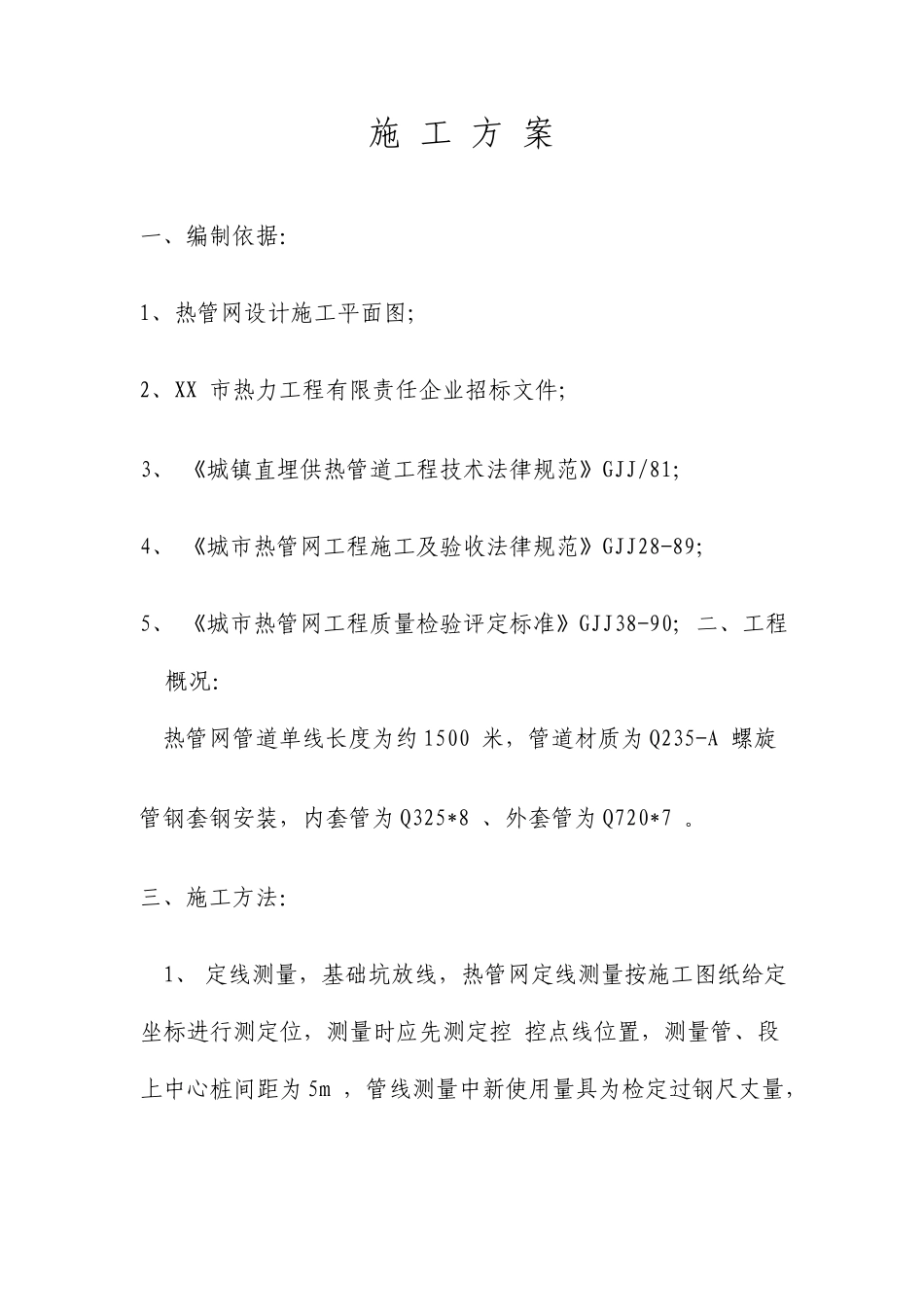

施 工 方 案 一、编制依据： 1、热管网设计施工平面图； 2、XX 市热力工程有限责任企业招标文件； 3、 《城镇直埋供热管道工程技术法律规范》GJJ/81； 4、 《城市热管网工程施工及验收法律规范》GJJ28-89； 5、 《城市热管网工程质量检验评定标准》GJJ38-90；二、工程概况： 热管网管道单线长度为约 1500 米，管道材质为 Q235-A 螺旋管钢套钢安装，内套管为 Q325*8 、外套管为 Q720*7 。 三、施工方法： 1、 定线测量，基础坑放线，热管网定线测量按施工图纸给定坐标进行测定位，测量时应先测定控 控点线位置，测量管、段上中心桩间距为 5m ，管线测量中新使用量具为检定过钢尺丈量，管线定位后，点位次序编号、中心桩安放标石，并绘点标心，管网中心线定位完成后，在施工范围内对新有障碍物进行检验。 2、 水准测量，水准观察前，首先对水准仪和水准尺进行全方面检定，在管网起点、终点及地下穿越部位附近建临时水准点，临时水准点用标点明确标识进行标点，安放应稳固、妥加保护。两固定支架之间管道支架、管道、可用固定支架高程进行相对控制。 3、 完工测量，管网完工时，按地面建筑坐标和高程进行测量、对供热管网坡度改变点，测量中心坐标及管道上表面高程，管道高程垂直度改变点，测量中心坐标和变动点上下两个部位管道上表面高程，在管网管件处测量中心坐标和上表面高程，完工坐标数据在平面图上标注，纵断面图上标准各测量高程数据。 4、 土方工程，土方开挖前，先对中心槽断面高程进行校核，并留有 10-20cm 预留量，挖平至槽底标高，此次工程土方开挖，依一个赔偿段作为一个工作段，一次挖土成活，并将管线位置，槽底标高坡度，平面拐点、坡度拆点等测量检验合格，土方挖掘实行人工配合挖掘机挖掘。 5、 管道安装，此次管道安装实行长度相同钢管预制面保温管，然后进行安装，管道安装施工分段按赔偿段划分，一个赔偿段为一个分段，一次施工完成，预制保温管式管件吊装时，吊点位置按平衡条件选择，用柔性吊带起吊，稳起稳放，保护管道不受损伤，管道安装逐根起进行。而且每 10m 管道中心偏移量小于 5mm ，在赔偿器前 50m 范围内管道轴线与赔偿器轴线相吻合，对已就位管子，管腔内不能存有杂物，人员离开现场时，用工具或肓板封闭管口，以防泥沙进入管腔和管道漂移。 6、 支架及赔偿器安装 ① 管道安装前，应完成管道支架安装，支架位置应正确平整、牢靠、坡度符合设计要求。管理支架标高...
