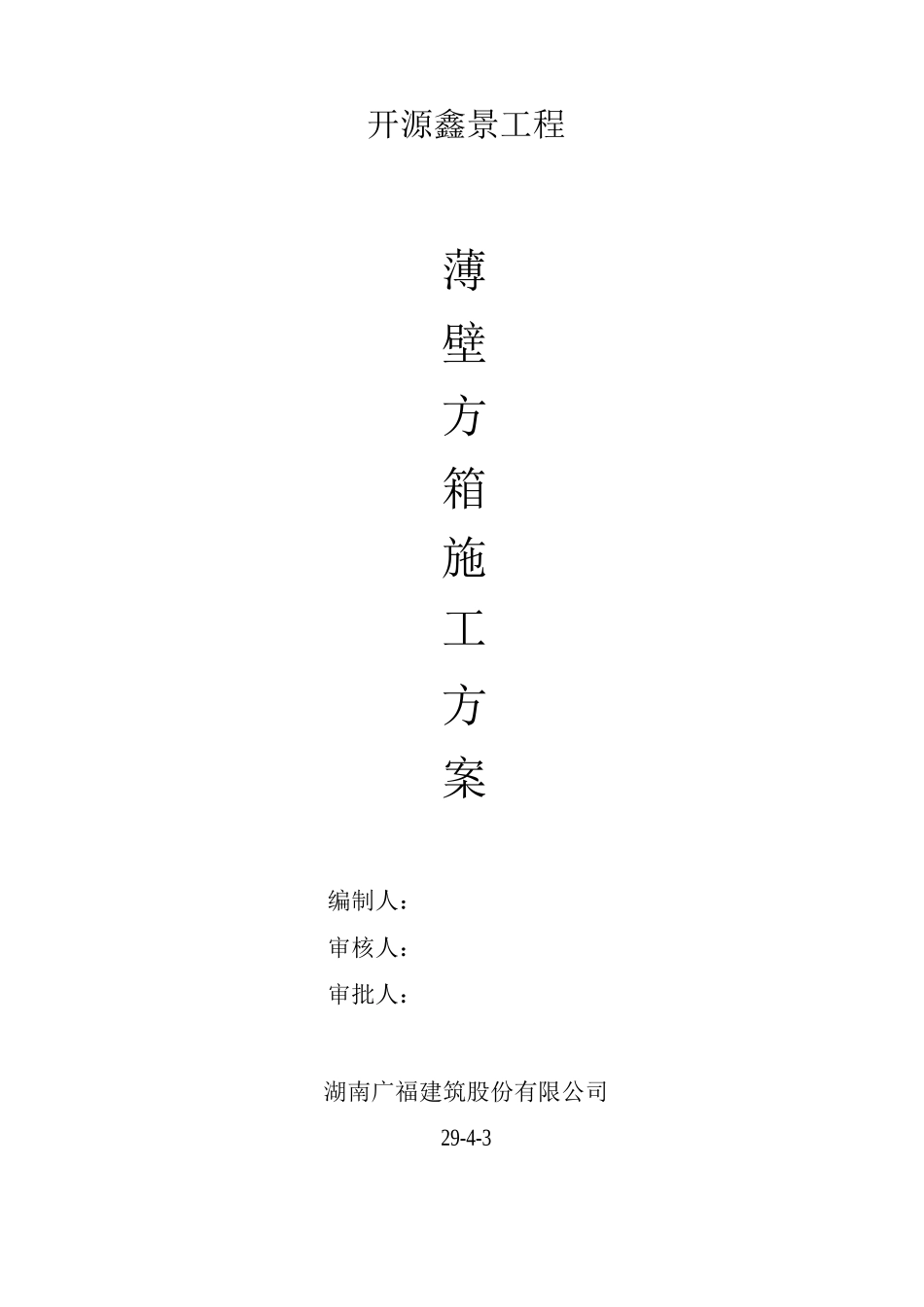

开源鑫景工程薄壁方箱施工方案编制人：审核人：审批人：湖南广福建筑股份有限公司29-4-3薄壁方箱施工方案一、工程概况：开源鑫景工程为湖南开源置业有限公司投资兴建，北京中建建筑 设计院有限公司设计，湖南正茂建设监理有限公司监理，湖南广福建 筑股份有限公司施工。本工程为框剪结构，建筑面积 40295.3 平方米， 地下2 层、地上 32 层。根据设计要求，本工程负一层和一层采纳 GBF 薄壁方箱现浇混凝土空心楼盖。二、薄壁方箱介绍薄壁方箱是一种用无机胶凝材料配以玻纤网格布增强制成得现 浇混凝土空心结构中成孔用非抽芯式 GBF 薄壁方箱内置模产品。其 产品外观质量上不允许有箱壁贯穿性裂纹和穿孔破损；外观尺寸偏差 应符合以下规定；其各面抗压荷载应 1.5KN。项目允许偏差高度±10边长、边宽-10 +5表面平整度5两对角线差10、材料进场验收和运输、存放1、GBF 薄壁方箱得型号、规格与数量，应根据设计文件确定，并提 前分批按规格向供货方订货。其规格尺寸，除应符合个体设计图平面 尺寸要求外，应尽可能减少规格类型种类，局部不合模数处可采纳相 应圆型配套构件。2、产品进场后应进行验收，验收项目包括：批量、规格、出厂合格 证和质量，并做好验收记录。3、堆放场地应坚实、平整、干净，未作表面硬化处理得堆放，其基 层应坚实，表面应铺垫干净砂土厚度不少于 50mm。4、产品应按规格型号分类平卧叠层堆放，叠堆两端头应各留有不少 于8mm 宽得通道，堆放后应挂好标识并应明显警示禁止人员攀爬。四、施工工艺1、按模板方案和结构混凝土工程施工工艺标准，依据设计图纸安装 梁板底模，帮扎好底层钢筋。2、安装主梁钢筋，按设计要求画好薄壁方箱摆放位置示意图。3、薄壁方箱底部水电预留预埋。方箱底部得预埋预留水电线管应安 放线位置预埋，为减少其堆楼盖断面得削弱，预埋管线盒宜尽可能布 置在肋间位置，预埋管线盒得联结点也应布置在薄壁方箱空心楼盖间 肋除。竖向穿楼板管道宜先预埋套管。必要时可在薄壁方箱上切开 孔或以配套件替换主要规格得薄壁方箱产品，让除管线位置，预埋完 工后对切和孔洞填堵密封。4、按画好的位置摆放薄壁方箱。5、锚固和抗浮：A、薄壁方箱底部用 C40 垫块将方箱高度控制在 6CM 左右；B、在薄壁方箱四方中心位置用*12 钢筋制成的卡子控制方箱之间肋 梁得宽度，即方箱之间得距离，同时可以固定方箱；C、用 14#铁丝将 612 钢筋卡子与底板钢筋进行拉结固定，防止浇捣 混...
