薄壁不锈钢管道施工方案

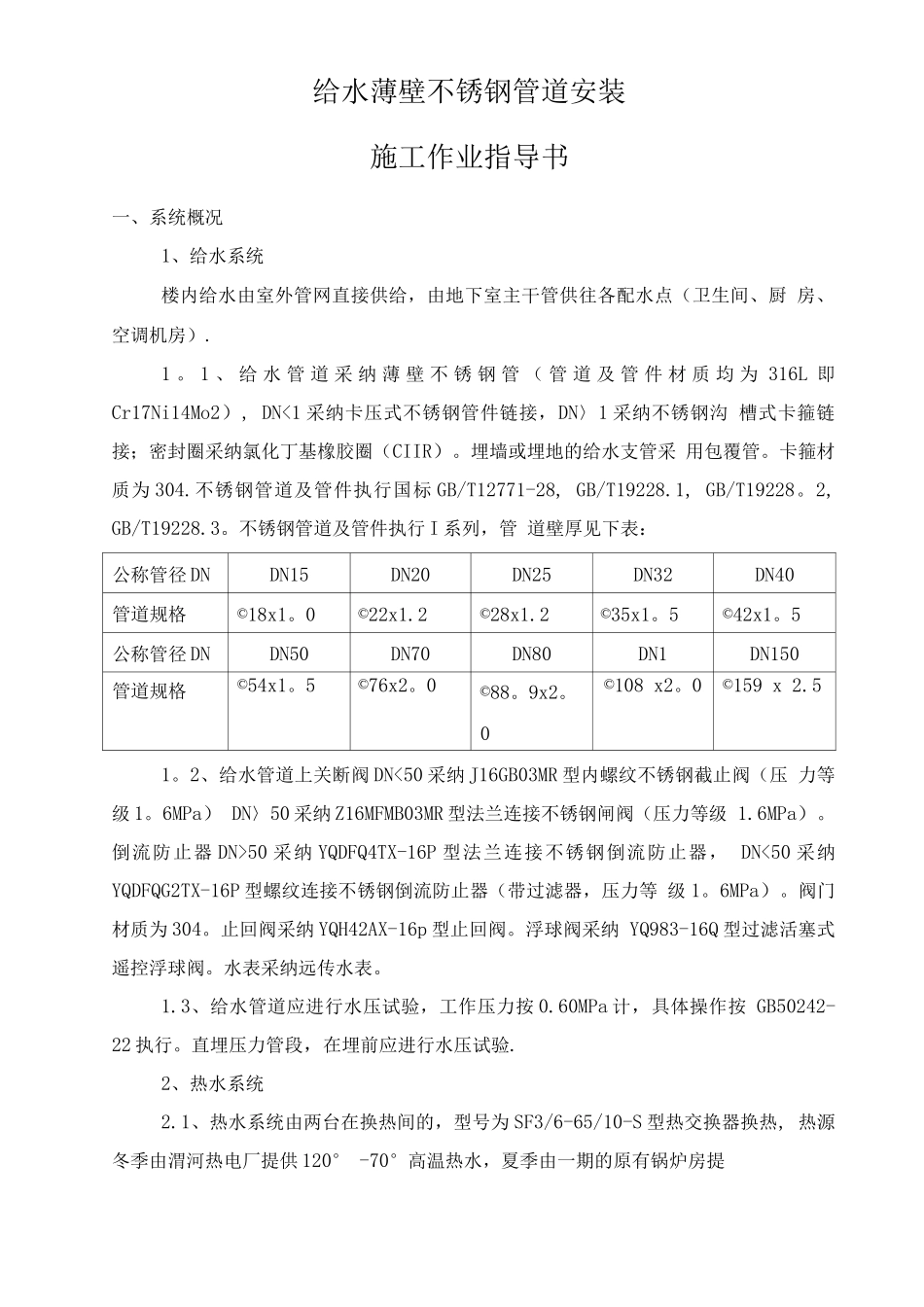

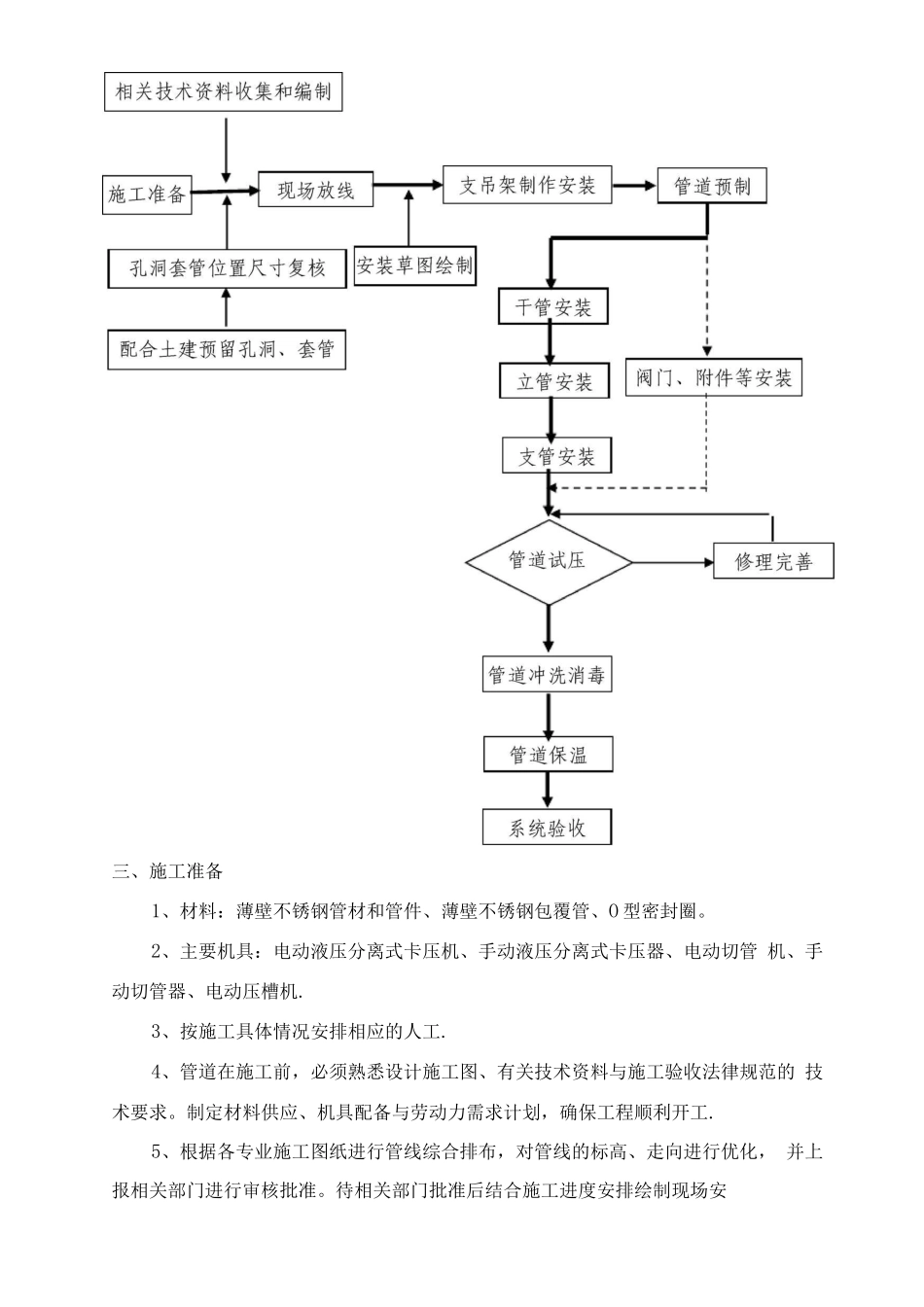

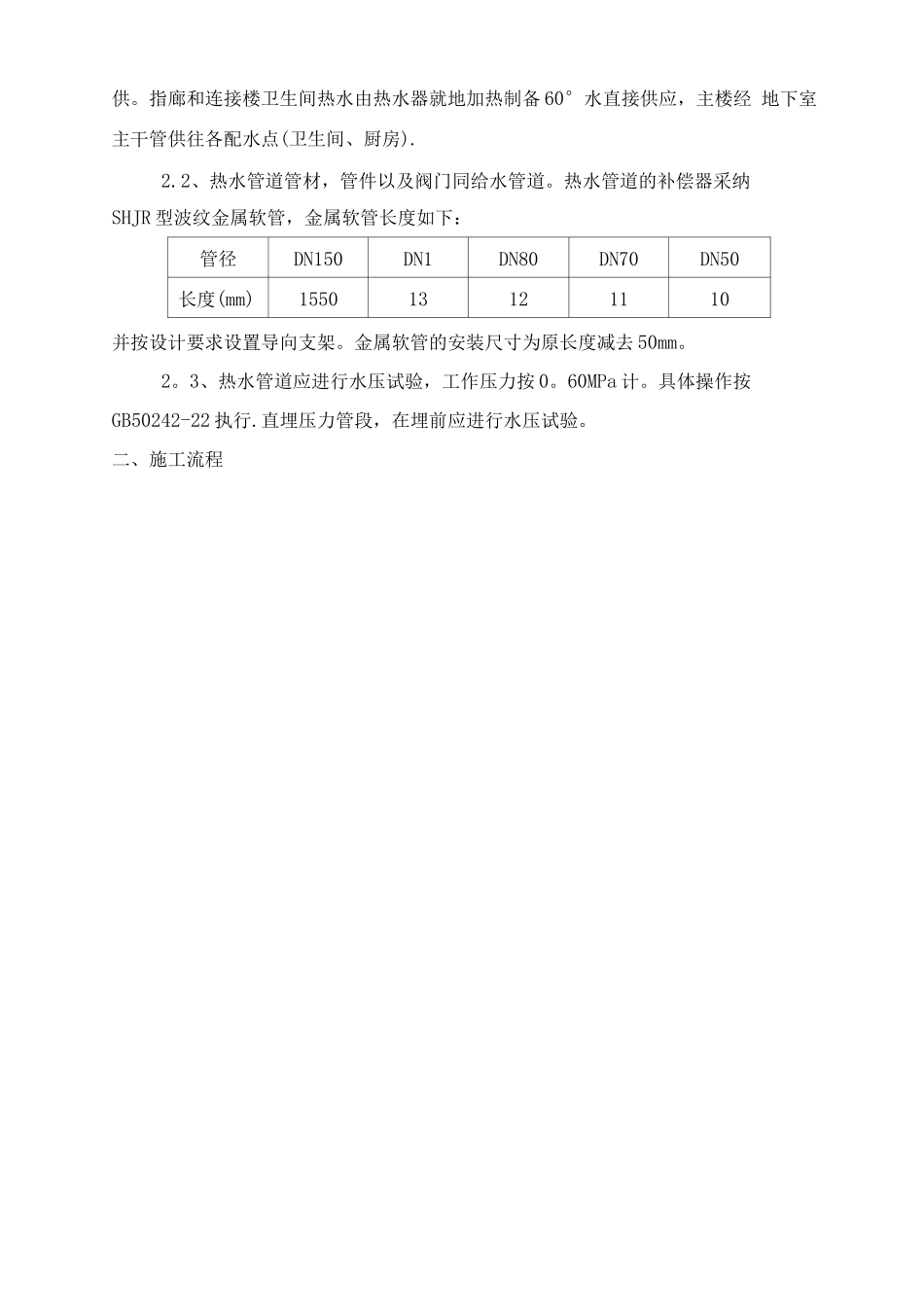

给水薄壁不锈钢管道安装施工作业指导书一、系统概况1、给水系统楼内给水由室外管网直接供给，由地下室主干管供往各配水点（卫生间、厨 房、空调机房）.1 。 1 、 给 水 管 道 采 纳 薄 壁 不 锈 钢 管 （ 管 道 及 管 件 材 质 均 为 316L 即 Cr17Ni14Mo2）, DN<1 采纳卡压式不锈钢管件链接，DN〉1 采纳不锈钢沟 槽式卡箍链接；密封圈采纳氯化丁基橡胶圈（CIIR）。埋墙或埋地的给水支管采 用包覆管。卡箍材质为 304.不锈钢管道及管件执行国标 GB/T12771-28, GB/T19228.1, GB/T19228。2, GB/T19228.3。不锈钢管道及管件执行 I 系列，管 道壁厚见下表：公称管径 DNDN15DN20DN25DN32DN40管道规格©18x1。0©22x1.2©28x1.2©35x1。5©42x1。5公称管径 DNDN50DN70DN80DN1DN150管道规格©54x1。5©76x2。0©88。9x2。0©108 x2。0©159 x 2.51。2、给水管道上关断阀 DN<50 采纳 J16GB03MR 型内螺纹不锈钢截止阀（压 力等级 1。6MPa） DN〉50 采纳 Z16MFMB03MR 型法兰连接不锈钢闸阀（压力等级 1.6MPa）。倒流防止器 DN>50 采纳 YQDFQ4TX-16P 型法兰连接不锈钢倒流防止器， DN<50 采纳YQDFQG2TX-16P 型螺纹连接不锈钢倒流防止器（带过滤器，压力等 级 1。6MPa）。阀门材质为 304。止回阀采纳 YQH42AX-16p 型止回阀。浮球阀采纳 YQ983-16Q 型过滤活塞式遥控浮球阀。水表采纳远传水表。1.3、给水管道应进行水压试验，工作压力按 0.60MPa 计，具体操作按 GB50242-22 执行。直埋压力管段，在埋前应进行水压试验.2、热水系统2.1、热水系统由两台在换热间的，型号为 SF3/6-65/10-S 型热交换器换热, 热源冬季由渭河热电厂提供 120° -70°高温热水，夏季由一期的原有锅炉房提供。指廊和连接楼卫生间热水由热水器就地加热制备 60°水直接供应，主楼经 地下室主干管供往各配水点(卫生间、厨房).2.2、热水管道管材，管件以及阀门同给水管道。热水管道的补偿器采纳SHJR 型波纹金属软管，金属软管长度如下：管径DN150DN1DN80DN70DN50长度(mm)155013121110并按设计要求设置导向支架。金属软管的安装尺寸为原长度减去 50mm。2。3、热水管道应进行水压试验，工作压力按 0。60MPa 计。具体操作按 GB50242-22 执行.直埋压力管段，在埋前应进行水压试验。二、施工流程三、施工准备1、材料：薄壁不锈钢管材和管件、薄壁不锈钢包覆管、O 型密封圈。2、主要机具：电动液压分离式卡...
