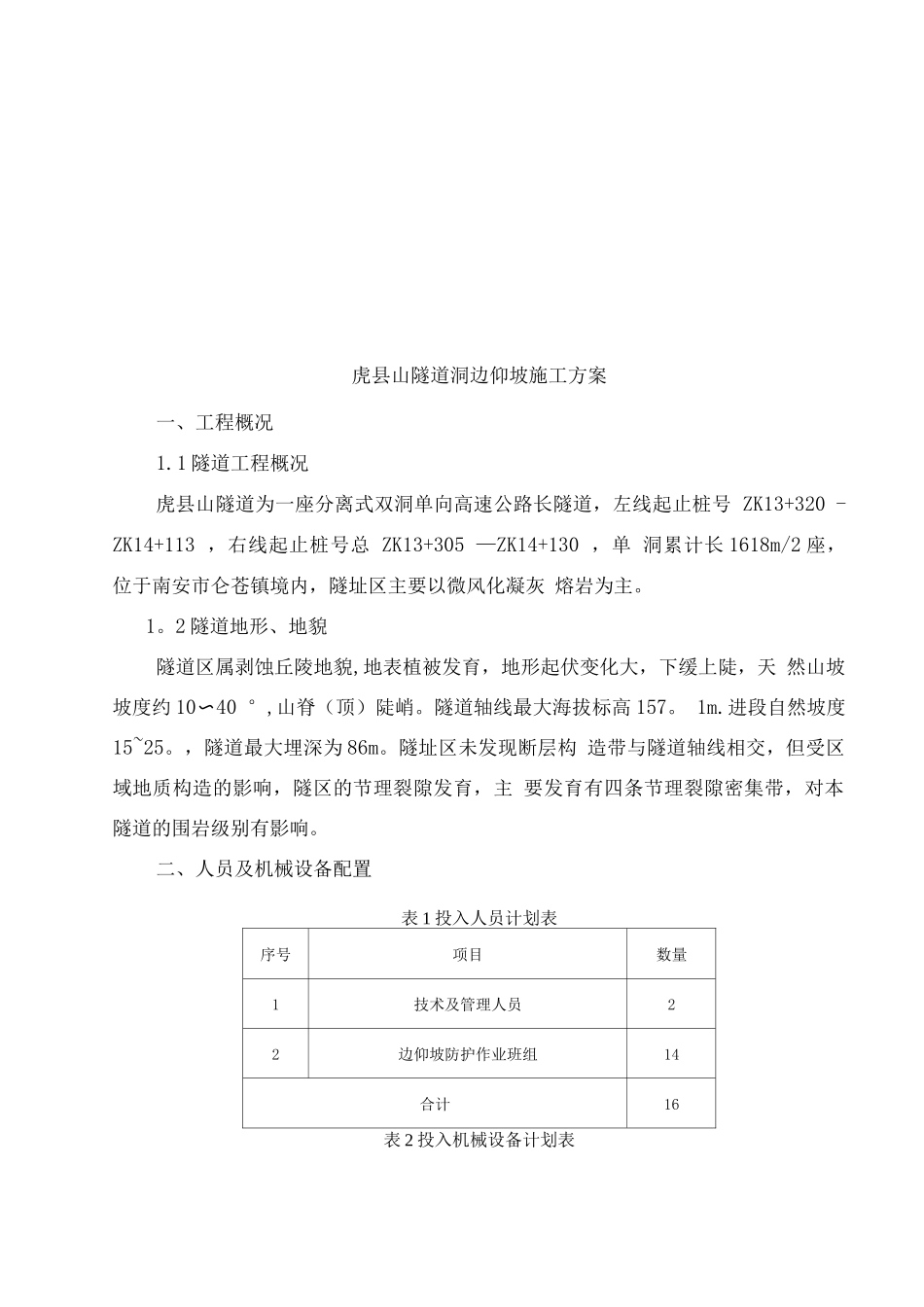

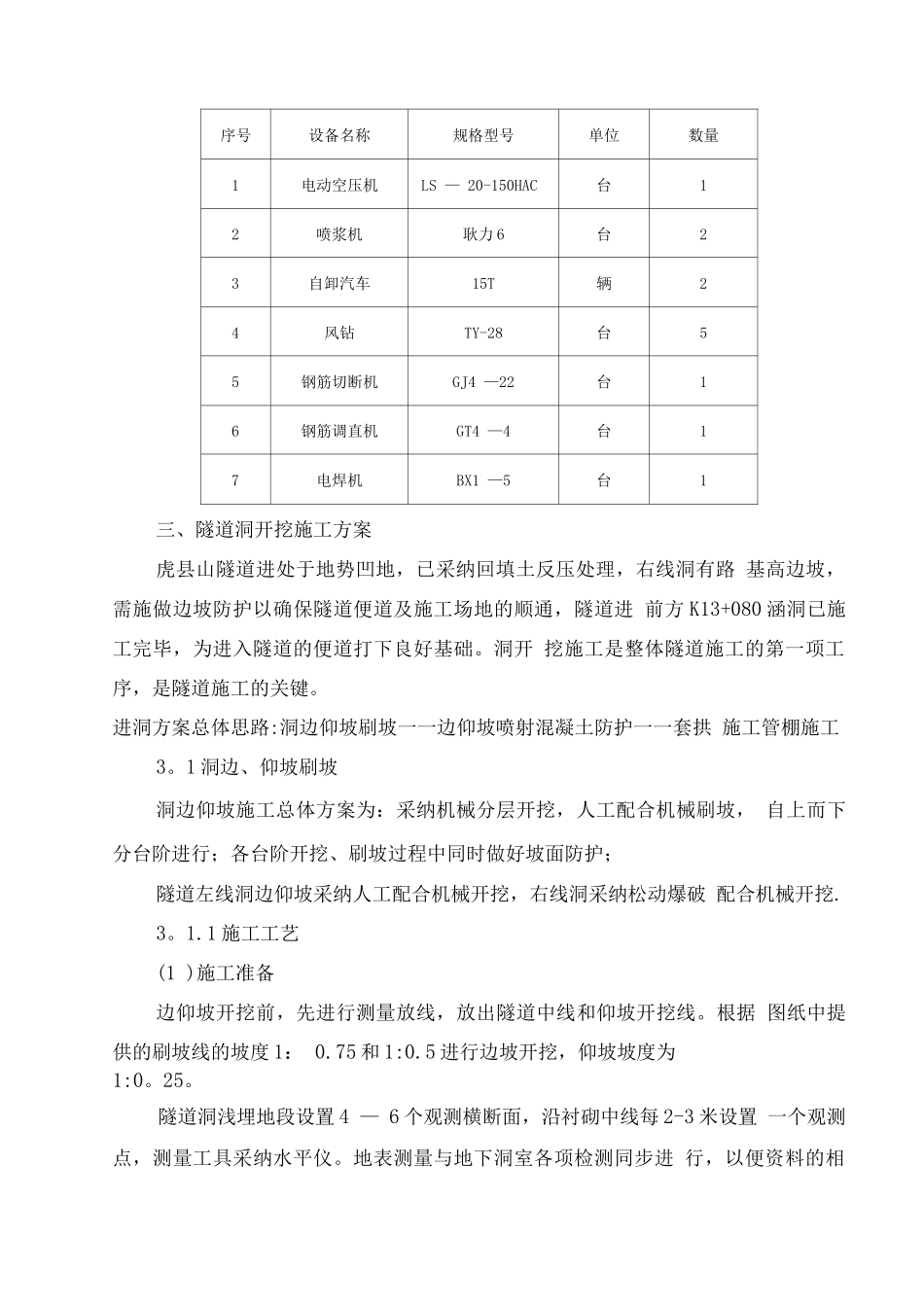

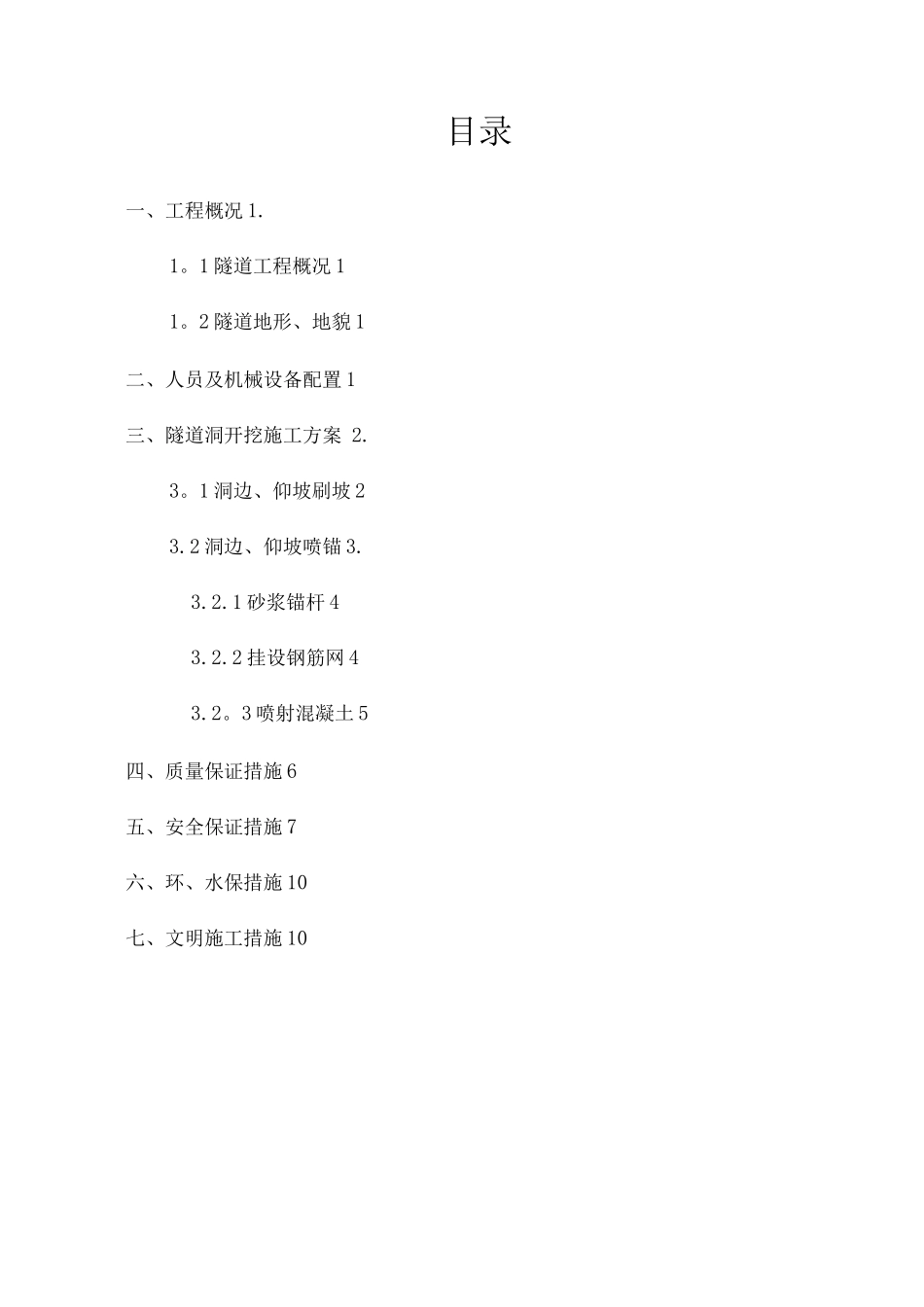

目录一、工程概况 1.1。1 隧道工程概况 11。2 隧道地形、地貌 1二、人员及机械设备配置 1三、隧道洞开挖施工方案 2.3。1 洞边、仰坡刷坡 23.2 洞边、仰坡喷锚 3.3.2.1 砂浆锚杆 43.2.2 挂设钢筋网 43.2。3 喷射混凝土 5四、质量保证措施 6五、安全保证措施 7六、环、水保措施 10七、文明施工措施 10虎县山隧道洞边仰坡施工方案一、工程概况1.1 隧道工程概况虎县山隧道为一座分离式双洞单向高速公路长隧道，左线起止桩号 ZK13+320 -ZK14+113 ，右线起止桩号总 ZK13+305 —ZK14+130 ，单 洞累计长 1618m/2 座，位于南安市仑苍镇境内，隧址区主要以微风化凝灰 熔岩为主。1。2 隧道地形、地貌隧道区属剥蚀丘陵地貌,地表植被发育，地形起伏变化大，下缓上陡，天 然山坡坡度约 10〜40 °,山脊（顶）陡峭。隧道轴线最大海拔标高 157。 1m.进段自然坡度15~25。，隧道最大埋深为 86m。隧址区未发现断层构 造带与隧道轴线相交，但受区域地质构造的影响，隧区的节理裂隙发育，主 要发育有四条节理裂隙密集带，对本隧道的围岩级别有影响。二、人员及机械设备配置表 1 投入人员计划表序号项目数量1技术及管理人员22边仰坡防护作业班组14合计16表 2 投入机械设备计划表序号设备名称规格型号单位数量1电动空压机LS — 20-150HAC台12喷浆机耿力 6台23自卸汽车15T辆24风钻TY-28台55钢筋切断机GJ4 —22台16钢筋调直机GT4 —4台17电焊机BX1 —5台1三、隧道洞开挖施工方案虎县山隧道进处于地势凹地，已采纳回填土反压处理，右线洞有路 基高边坡，需施做边坡防护以确保隧道便道及施工场地的顺通，隧道进 前方 K13+080 涵洞已施工完毕，为进入隧道的便道打下良好基础。洞开 挖施工是整体隧道施工的第一项工序，是隧道施工的关键。进洞方案总体思路:洞边仰坡刷坡一一边仰坡喷射混凝土防护一一套拱 施工管棚施工3。1 洞边、仰坡刷坡洞边仰坡施工总体方案为：采纳机械分层开挖，人工配合机械刷坡， 自上而下分台阶进行；各台阶开挖、刷坡过程中同时做好坡面防护；隧道左线洞边仰坡采纳人工配合机械开挖，右线洞采纳松动爆破 配合机械开挖.3。1.1 施工工艺(1 )施工准备边仰坡开挖前，先进行测量放线，放出隧道中线和仰坡开挖线。根据 图纸中提供的刷坡线的坡度 1： 0.75 和 1:0.5 进行边坡开挖，仰坡坡度为1:0。25。隧道洞浅埋地段设置 4 — 6 个观测横断面，沿衬砌中线每 2-3 米设置 一个观测点...
