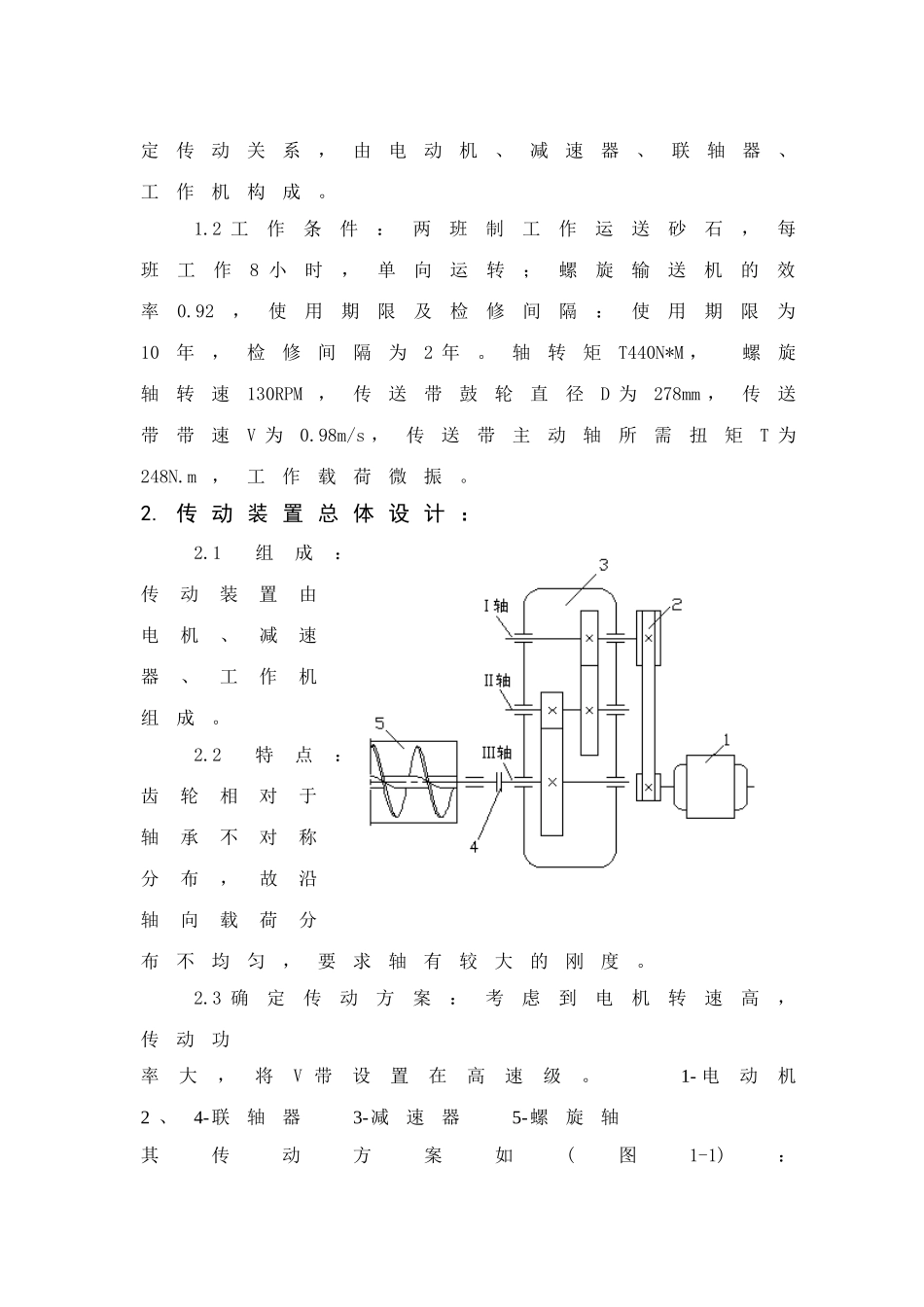

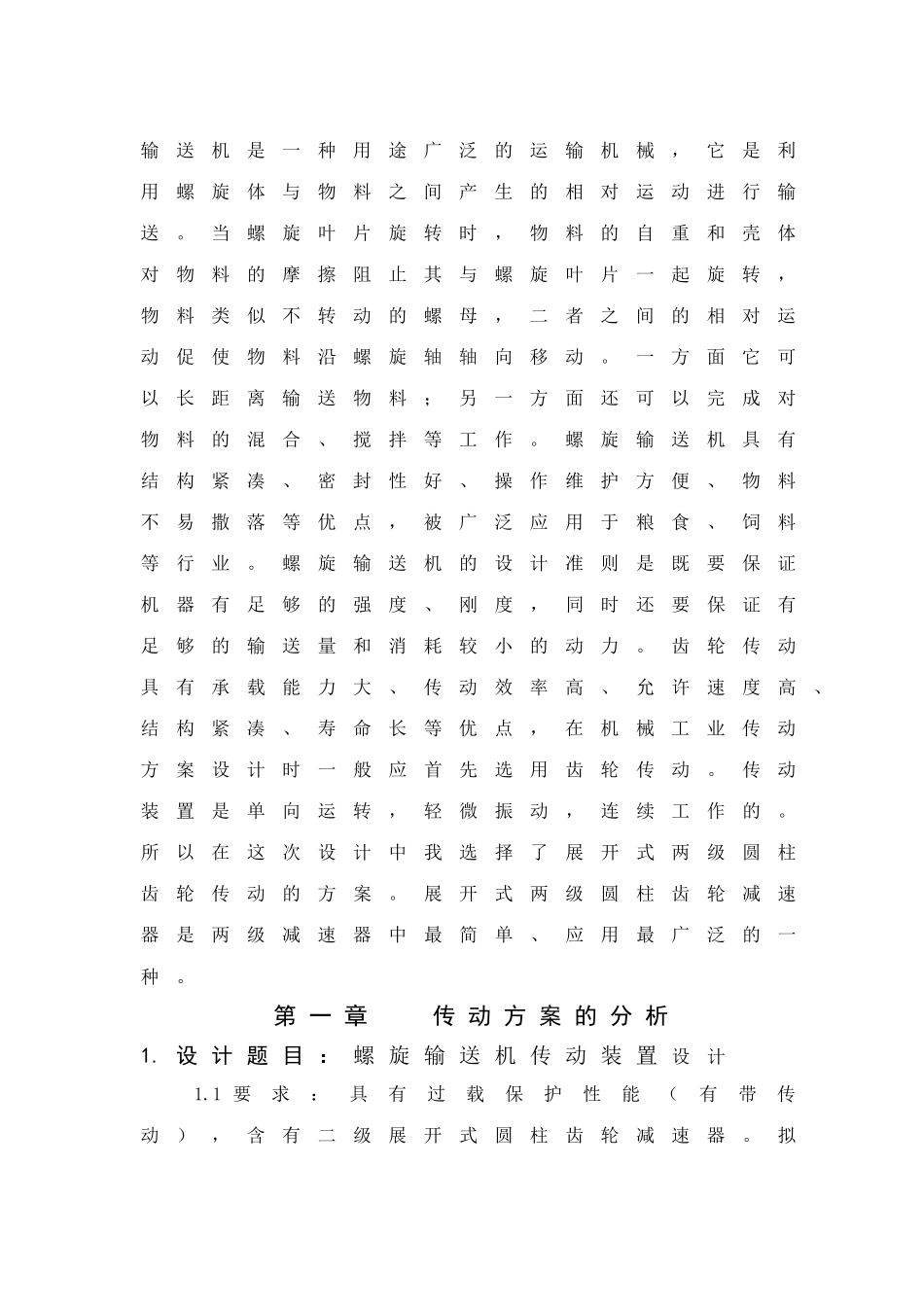

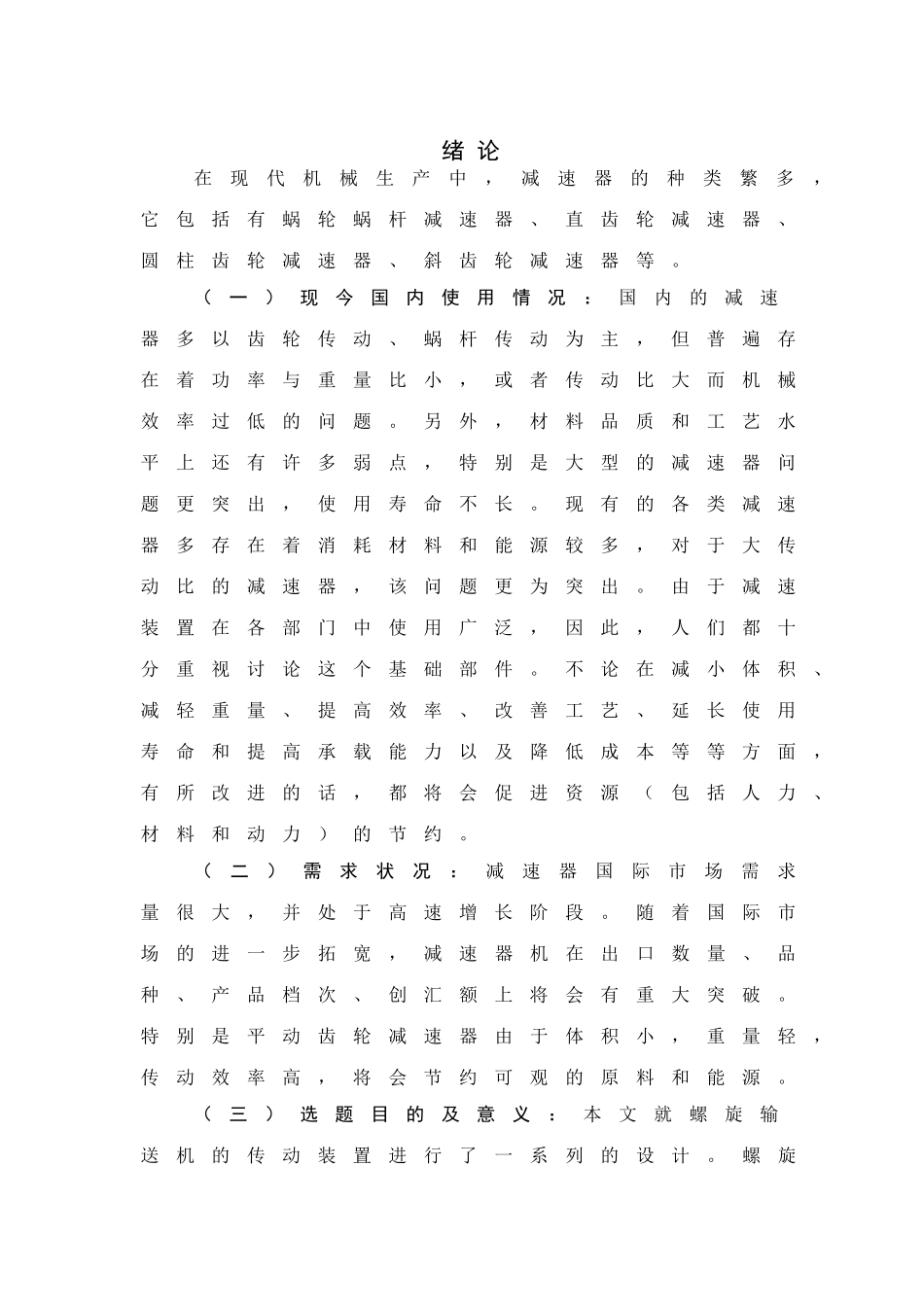

绪 论在现代机械生产中，减速器的种类繁多，它包括有蜗轮蜗杆减速器、直齿轮减速器、圆柱齿轮减速器、斜齿轮减速器等。（一）现今国内使用情况：国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。另外，材料品质和工艺水平上还有许多弱点，特别是大型的减速器问题更突出，使用寿命不长。现有的各类减速器多存在着消耗材料和能源较多，对于大传动比的减速器，该问题更为突出。由于减速装置在各部门中使用广泛，因此，人们都十分重视讨论这个基础部件。不论在减小体积、减轻重量、提高效率、改善工艺、延长使用寿命和提高承载能力以及降低成本等等方面，有所改进的话，都将会促进资源（包括人力、材料和动力）的节约。（二）需求状况：减速器国际市场需求量很大，并处于高速增长阶段。随着国际市场的进一步拓宽，减速器机在出口数量、品种、产品档次、创汇额上将会有重大突破。特别是平动齿轮减速器由于体积小，重量轻，传动效率高，将会节约可观的原料和能源。（三）选题目的及意义：本文就螺旋输送机的传动装置进行了一系列的设计。螺旋输送机是一种用途广泛的运输机械，它是利用螺旋体与物料之间产生的相对运动进行输送。当螺旋叶片旋转时，物料的自重和壳体对物料的摩擦阻止其与螺旋叶片一起旋转，物料类似不转动的螺母，二者之间的相对运动促使物料沿螺旋轴轴向移动。一方面它可以长距离输送物料；另一方面还可以完成对物料的混合、搅拌等工作。螺旋输送机具有结构紧凑、密封性好、操作维护方便、物料不易撒落等优点，被广泛应用于粮食、饲料等行业。螺旋输送机的设计准则是既要保证机器有足够的强度、刚度，同时还要保证有足够的输送量和消耗较小的动力。齿轮传动具有承载能力大、传动效率高、允许速度高、结构紧凑、寿命长等优点，在机械工业传动方案设计时一般应首先选用齿轮传动。传动装置是单向运转，轻微振动，连续工作的。所以在这次设计中我选择了展开式两级圆柱齿轮传动的方案。展开式两级圆柱齿轮减速器是两级减速器中最简单、应用最广泛的一种。 第 一 章 传 动 方 案 的 分 析1. 设 计 题 目 ： 螺 旋 输 送 机 传 动 装 置 设计1.1 要求：具有过载保护性能（有带传动），含有二级展开式圆柱齿轮减速器。拟定传动关系，由电动机、减速器、联轴器、工作机构成。1.2 工作条件：两班制工作运送砂石，每班工作8 小时，单向运转；螺旋输送机的效率...
