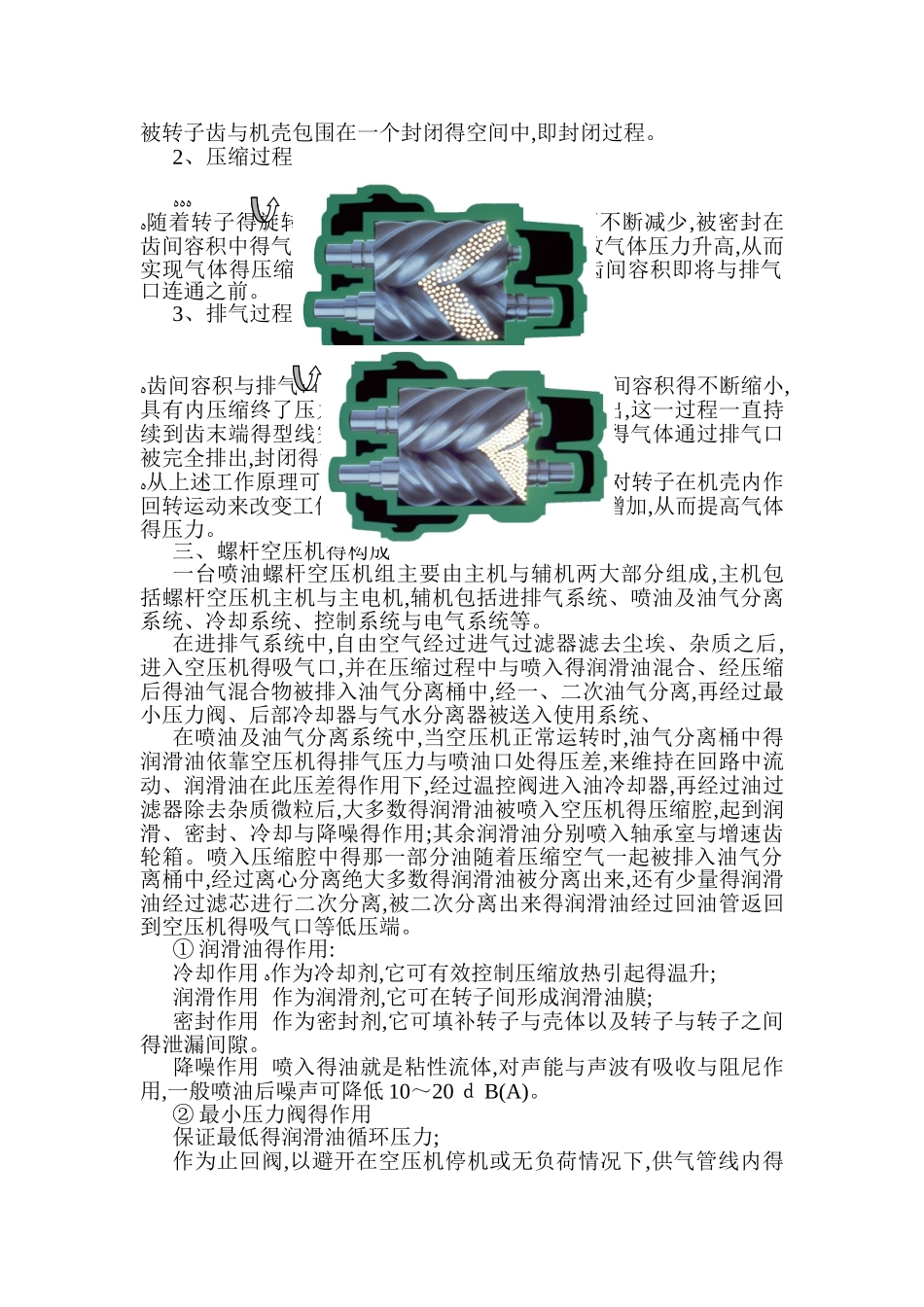

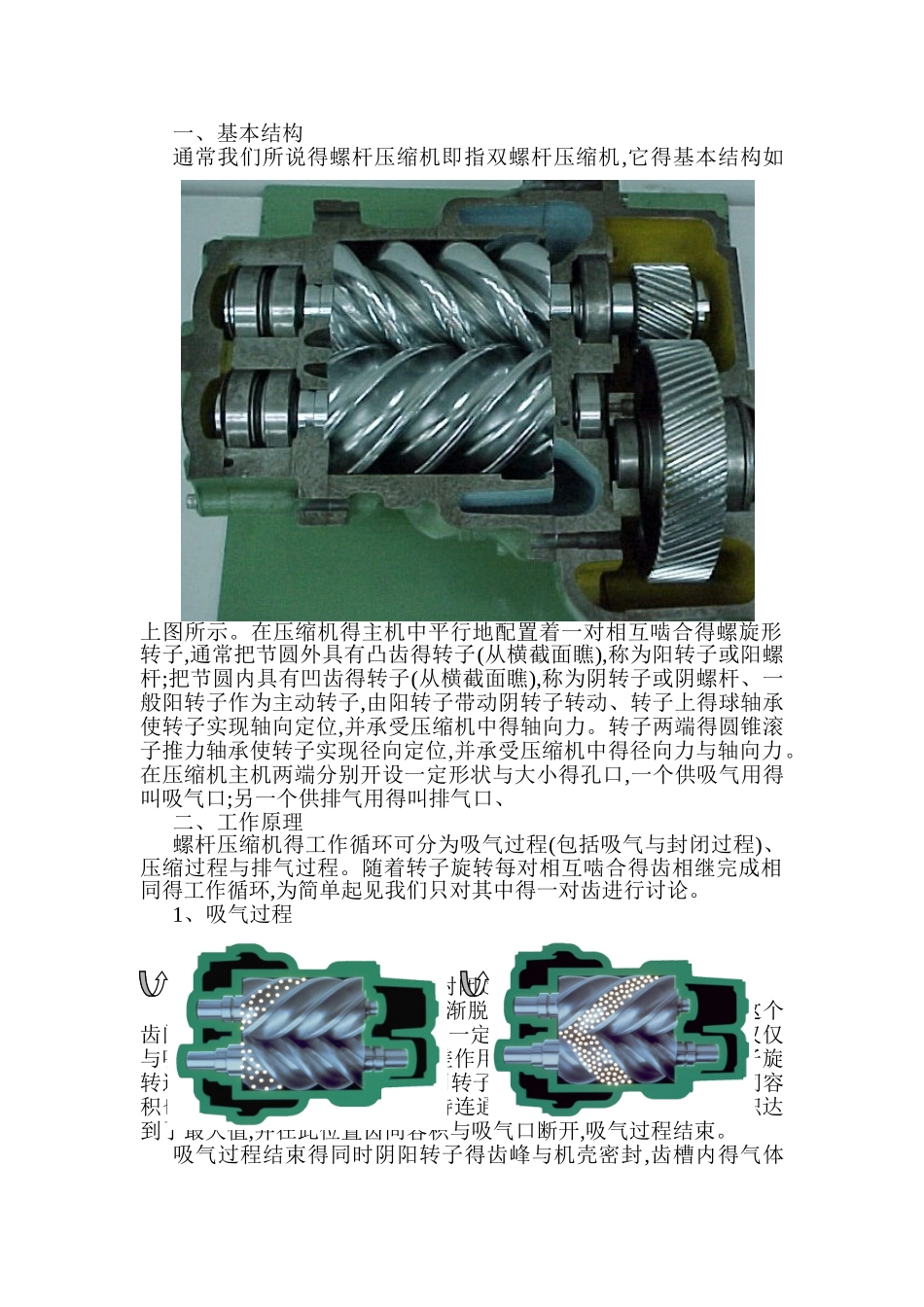

一、基本结构通常我们所说得螺杆压缩机即指双螺杆压缩机,它得基本结构如上图所示。在压缩机得主机中平行地配置着一对相互啮合得螺旋形转子,通常把节圆外具有凸齿得转子(从横截面瞧),称为阳转子或阳螺杆;把节圆内具有凹齿得转子(从横截面瞧),称为阴转子或阴螺杆、一般阳转子作为主动转子,由阳转子带动阴转子转动、转子上得球轴承使转子实现轴向定位,并承受压缩机中得轴向力。转子两端得圆锥滚子推力轴承使转子实现径向定位,并承受压缩机中得径向力与轴向力。在压缩机主机两端分别开设一定形状与大小得孔口,一个供吸气用得叫吸气口;另一个供排气用得叫排气口、二、工作原理螺杆压缩机得工作循环可分为吸气过程(包括吸气与封闭过程)、压缩过程与排气过程。随着转子旋转每对相互啮合得齿相继完成相同得工作循环,为简单起见我们只对其中得一对齿进行讨论。1、吸气过程ﻩﻩ(a)ﻩ吸气过程ﻩﻩﻩﻩ(b)ﻩ封闭过程ﻩ随着转子得运动,齿得一端逐渐脱离啮合而形成了齿间容积,这个齿间容积得扩大在其内部形成了一定得真空,而此时该齿间容积仅仅与吸气口连通,因此气体便在压差作用下流入其中。在随后得转子旋转过程中,阳转子得齿不断地从阴转子得齿槽中脱离出来,此时齿间容积也不断地扩大,并与吸气口保持连通。随着转子得旋转齿间容积达到了最大值,并在此位置齿间容积与吸气口断开,吸气过程结束。吸气过程结束得同时阴阳转子得齿峰与机壳密封,齿槽内得气体被转子齿与机壳包围在一个封闭得空间中,即封闭过程。2、压缩过程ﻩﻩﻩﻩ随着转子得旋转,齿间容积由于转子齿得啮合而不断减少,被密封在齿间容积中得气体所占据得体积也随之减少,导致气体压力升高,从而实现气体得压缩过程、压缩过程可一直持续到齿间容积即将与排气口连通之前。3、排气过程ﻩ齿间容积与排气口连通后即开始排气过程,随着齿间容积得不断缩小,具有内压缩终了压力得气体逐渐通过排气口被排出,这一过程一直持续到齿末端得型线完全啮合为止,此时齿间容积内得气体通过排气口被完全排出,封闭得齿间容积得体积将变为零。ﻩ从上述工作原理可以瞧出,螺杆压缩机就是通过一对转子在机壳内作回转运动来改变工作容积,使气体体积缩小、密度增加,从而提高气体得压力。三、螺杆空压机得构成一台喷油螺杆空压机组主要由主机与辅机两大部分组成,主机包括螺杆空压机主机与主电机,辅机包括进排气系统、喷油及油气分离系统、冷却系统、控制系统与电气系统等。在进排气系统中,自由空气经过进气过滤器滤去尘埃、杂质之后,...
