行人、车辆通道安全防护棚施工方案

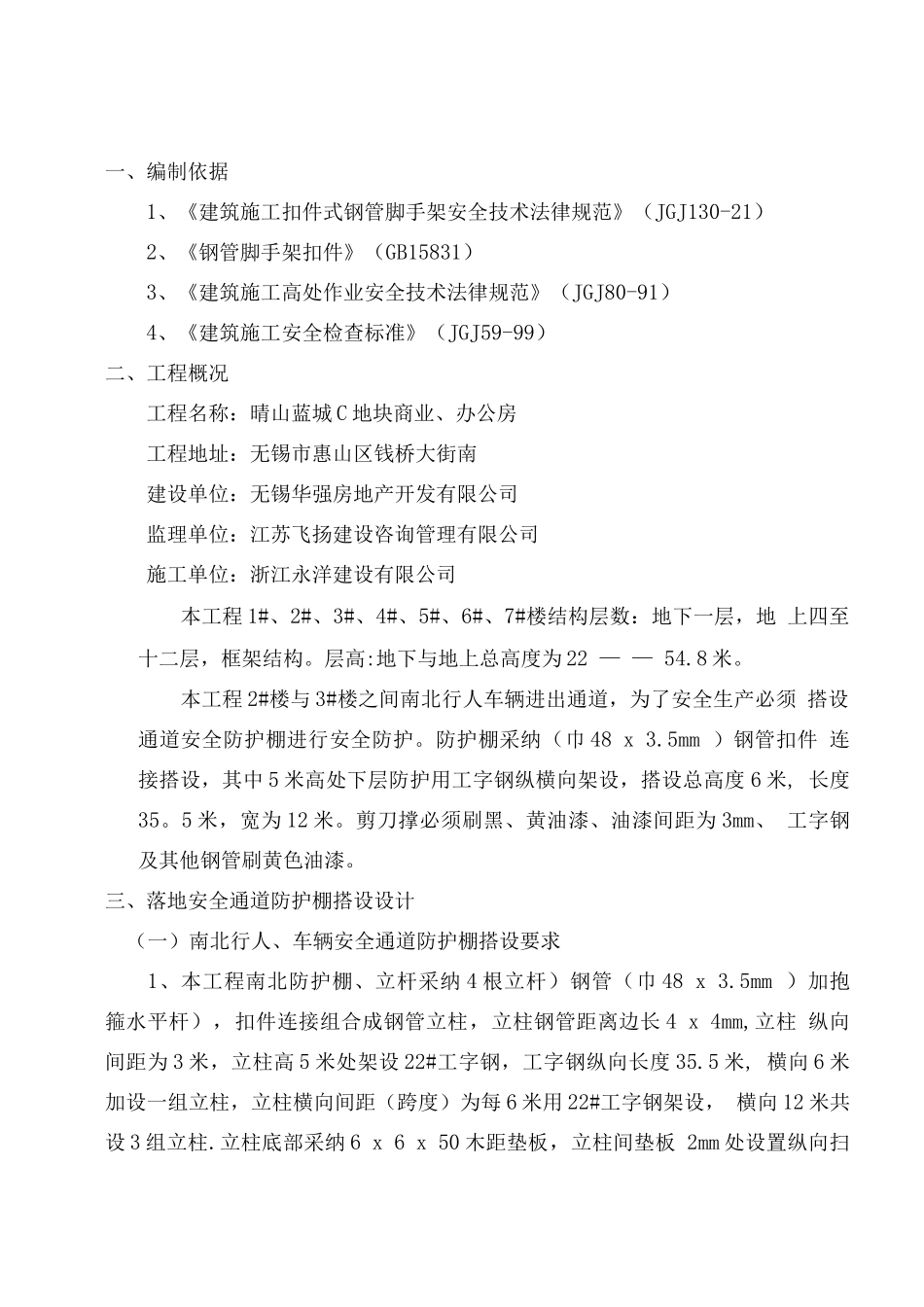

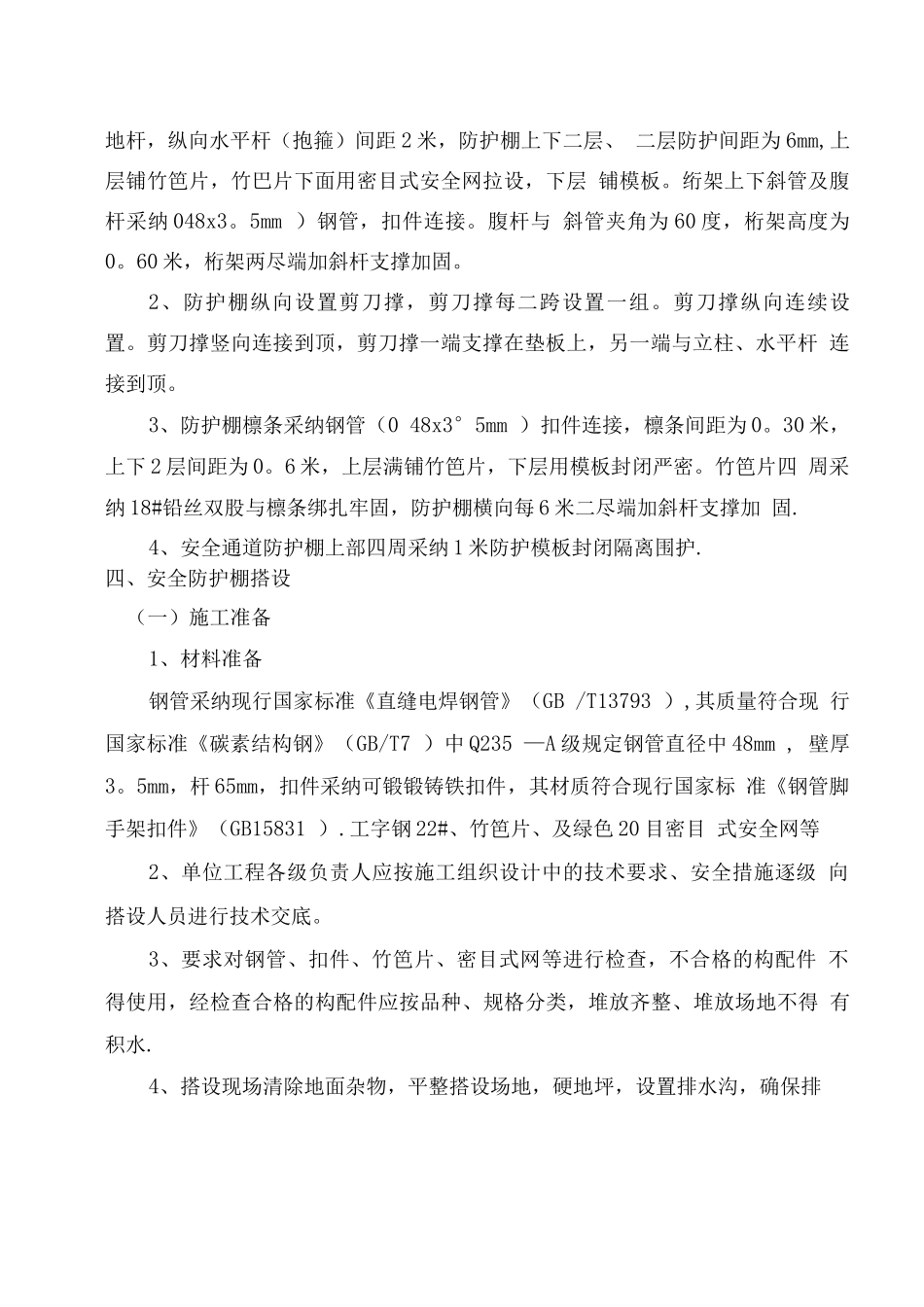

一、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-21）2、《钢管脚手架扣件》（GB15831）3、《建筑施工高处作业安全技术法律规范》（JGJ80-91）4、《建筑施工安全检查标准》（JGJ59-99）二、工程概况工程名称：晴山蓝城 C 地块商业、办公房工程地址：无锡市惠山区钱桥大街南建设单位：无锡华强房地产开发有限公司监理单位：江苏飞扬建设咨询管理有限公司施工单位：浙江永洋建设有限公司本工程 1#、2#、3#、4#、5#、6#、7#楼结构层数：地下一层，地 上四至十二层，框架结构。层高:地下与地上总高度为 22 — — 54.8 米。本工程 2#楼与 3#楼之间南北行人车辆进出通道，为了安全生产必须 搭设通道安全防护棚进行安全防护。防护棚采纳（巾 48 x 3.5mm ）钢管扣件 连接搭设，其中 5 米高处下层防护用工字钢纵横向架设，搭设总高度 6 米, 长度35。5 米，宽为 12 米。剪刀撑必须刷黑、黄油漆、油漆间距为 3mm、 工字钢及其他钢管刷黄色油漆。三、落地安全通道防护棚搭设设计（一）南北行人、车辆安全通道防护棚搭设要求1、本工程南北防护棚、立杆采纳 4 根立杆）钢管（巾 48 x 3.5mm ）加抱 箍水平杆），扣件连接组合成钢管立柱，立柱钢管距离边长 4 x 4mm,立柱 纵向间距为 3 米，立柱高 5 米处架设 22#工字钢，工字钢纵向长度 35.5 米, 横向 6 米加设一组立柱，立柱横向间距（跨度）为每 6 米用 22#工字钢架设， 横向 12 米共设 3 组立柱.立柱底部采纳 6 x 6 x 50 木距垫板，立柱间垫板 2mm 处设置纵向扫地杆，纵向水平杆（抱箍）间距 2 米，防护棚上下二层、 二层防护间距为 6mm,上层铺竹笆片，竹巴片下面用密目式安全网拉设，下层 铺模板。绗架上下斜管及腹杆采纳 048x3。5mm ）钢管，扣件连接。腹杆与 斜管夹角为 60 度，桁架高度为0。60 米，桁架两尽端加斜杆支撑加固。2、防护棚纵向设置剪刀撑，剪刀撑每二跨设置一组。剪刀撑纵向连续设 置。剪刀撑竖向连接到顶，剪刀撑一端支撑在垫板上，另一端与立柱、水平杆 连接到顶。3、防护棚檩条采纳钢管（0 48x3°5mm ）扣件连接，檩条间距为 0。30 米， 上下 2 层间距为 0。6 米，上层满铺竹笆片，下层用模板封闭严密。竹笆片四 周采纳 18#铅丝双股与檩条绑扎牢固，防护棚横向每 6 米二尽端加斜杆支撑加 固.4、安全通道防护棚上部四周采纳 1 米防护模板封闭隔离围护.四、安全防护棚搭...
