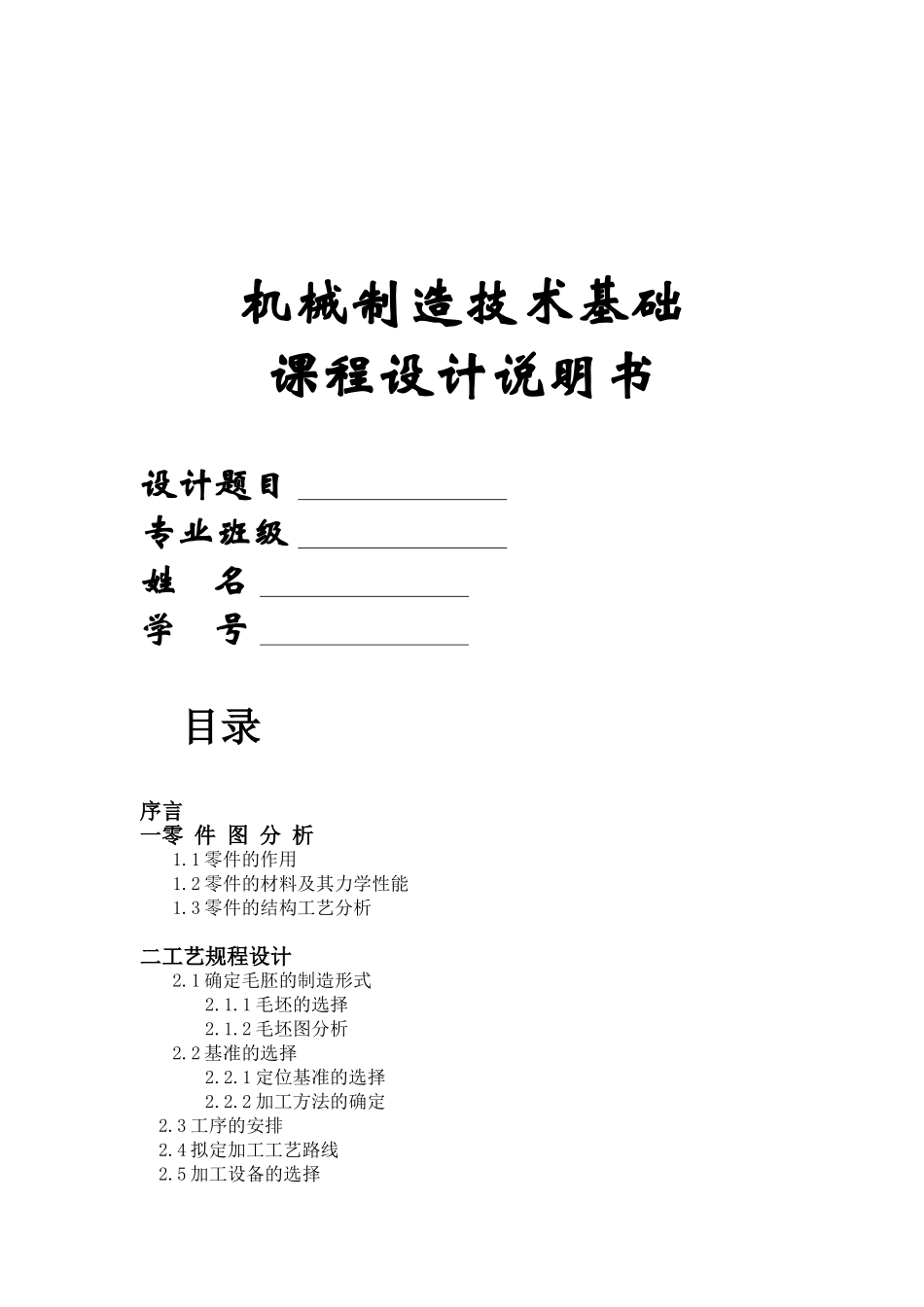

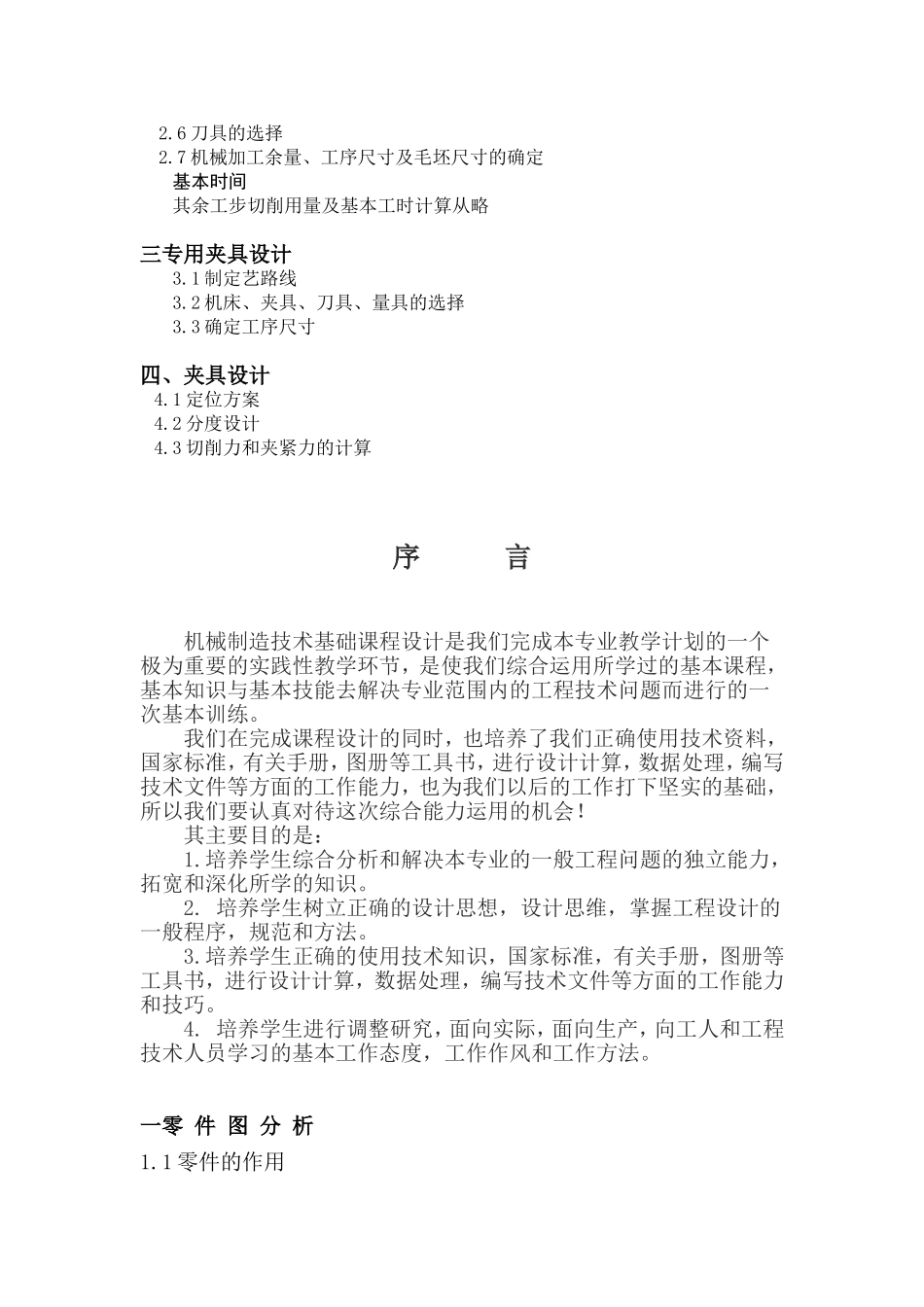

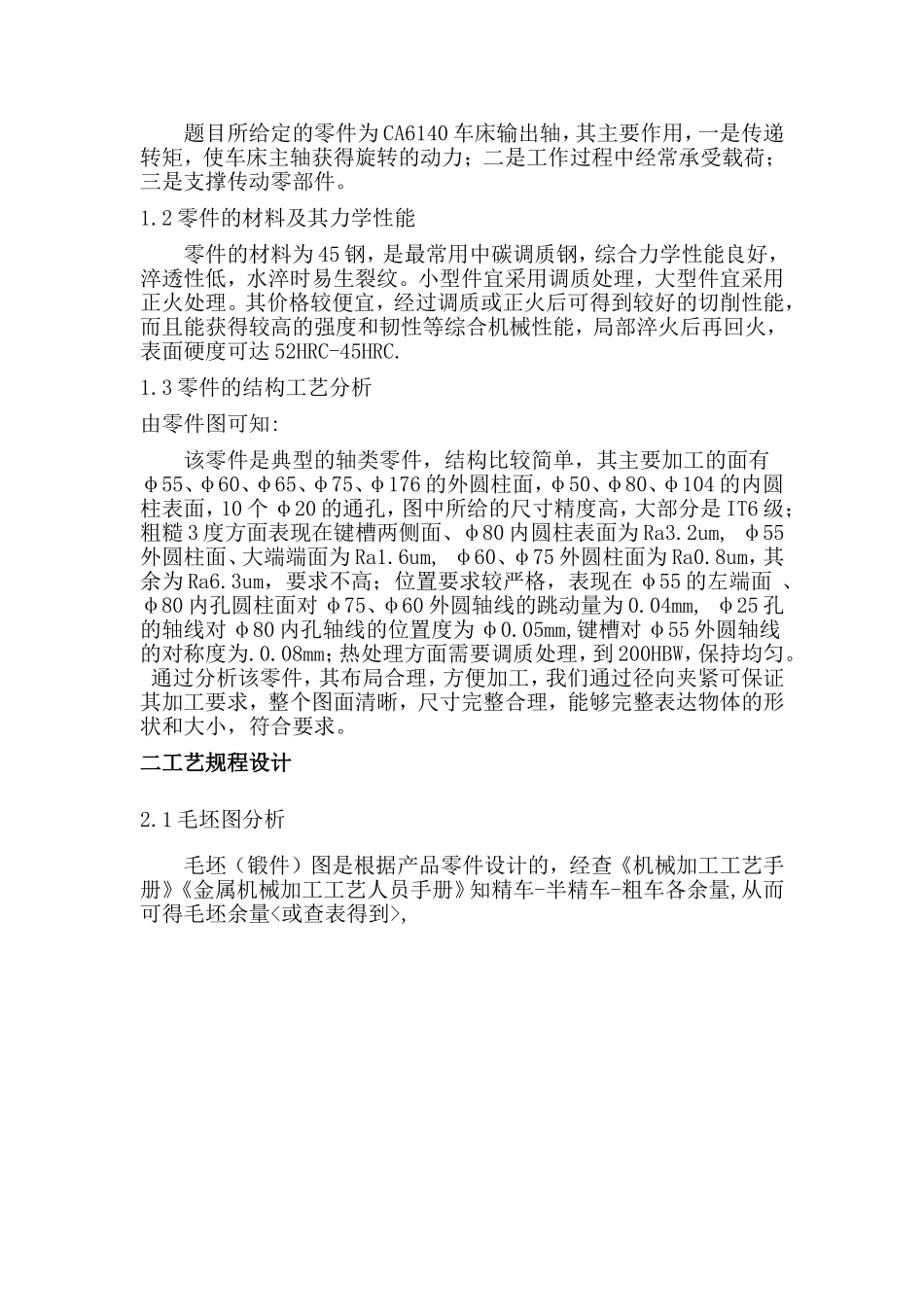

机械制造技术基础课程设计说明书设计题目专业班级姓名学号目录序言一零件图分析1.1零件的作用1.2零件的材料及其力学性能1.3零件的结构工艺分析二工艺规程设计2.1确定毛胚的制造形式2.1.1毛坯的选择2.1.2毛坯图分析2.2基准的选择2.2.1定位基准的选择2.2.2加工方法的确定2.3工序的安排2.4拟定加工工艺路线2.5加工设备的选择2.6刀具的选择2.7机械加工余量、工序尺寸及毛坯尺寸的确定基本时间其余工步切削用量及基本工时计算从略三专用夹具设计3.1制定艺路线3.2机床、夹具、刀具、量具的选择3.3确定工序尺寸四、夹具设计4.1定位方案4.2分度设计4.3切削力和夹紧力的计算序言机械制造技术基础课程设计是我们完成本专业教学计划的一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。我们在完成课程设计的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！其主要目的是：1.培养学生综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学的知识。2.培养学生树立正确的设计思想，设计思维，掌握工程设计的一般程序，规范和方法。3.培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。4.培养学生进行调整研究，面向实际，面向生产，向工人和工程技术人员学习的基本工作态度，工作作风和工作方法。一零件图分析1.1零件的作用题目所给定的零件为CA6140车床输出轴，其主要作用，一是传递转矩，使车床主轴获得旋转的动力；二是工作过程中经常承受载荷；三是支撑传动零部件。1.2零件的材料及其力学性能零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。其价格较便宜，经过调质或正火后可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，局部淬火后再回火，表面硬度可达52HRC-45HRC.1.3零件的结构工艺分析由零件图可知:该零件是典型的轴类零件，结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙3度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,φ55外圆柱面、大端端面为Ra1.6um,φ60、φ75外圆柱面为Ra0.8um，其余为Ra6.3um，要求不高；位置要求较严格，表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm,φ25孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm；热处理方面需要调质处理，到200HBW，保持均匀。通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。二工艺规程设计2.1毛坯图分析毛坯（锻件）图是根据产品零件设计的，经查《机械加工工艺手册》《金属机械加工工艺人员手册》知精车-半精车-粗车各余量,从而可得毛坯余量<或查表得到>,2.2基准的选择2.2.1定位基准的选择工件在加工第一道或最初几道工序时，一般选毛坯上未加工的表面作为定位基准，这个是粗基准，该零件选用φ55外圆柱面作为粗基准来加工φ176外圆柱面和右端面。以上选择符合粗基准的选择原则中的余量最小原则、便于装夹原则，在以后的工序中，则使用经过加工的表面作为定位基准，φ176的外圆柱面和右端面作为定位基准，这个基准就是精基准。在选精基准时采用有基准重合，基准统一。2.2.2加工方法的确定考虑到工件的具体情况和我们学校的具体加工条件，一般我们按加工顺序来阐述加工方案：加工表面表面粗糙度公差/精度等级加工方法φ176外圆柱面Ra6.3自由公差粗车-半精车φ55外圆柱面Ra1.6IT6粗车-半精车-精车φ60外圆柱面Ra0.8IT6粗车-半精车-精车φ65外圆柱面Ra1.6IT6粗车-半精车-精车φ75外圆柱面R...
