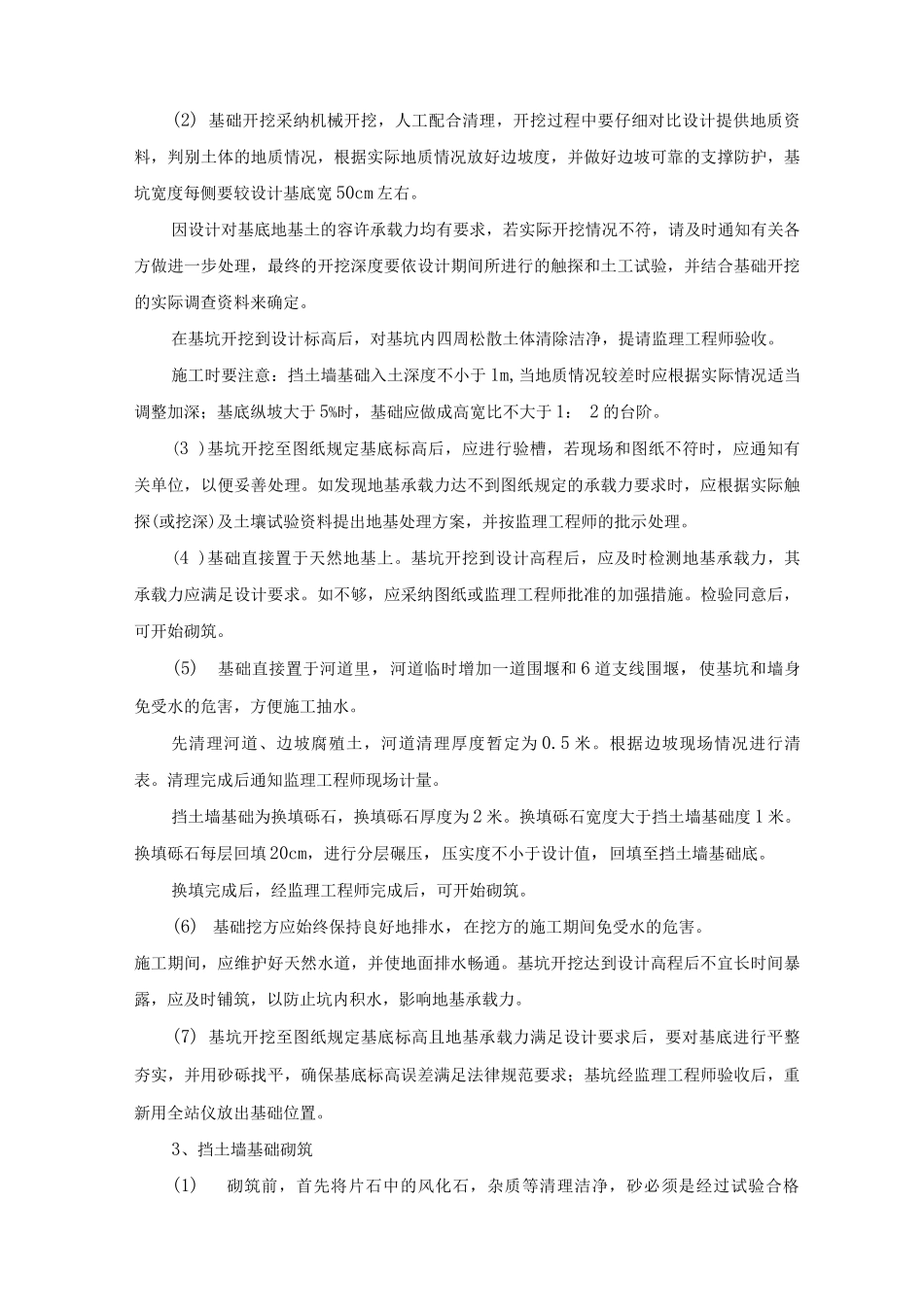

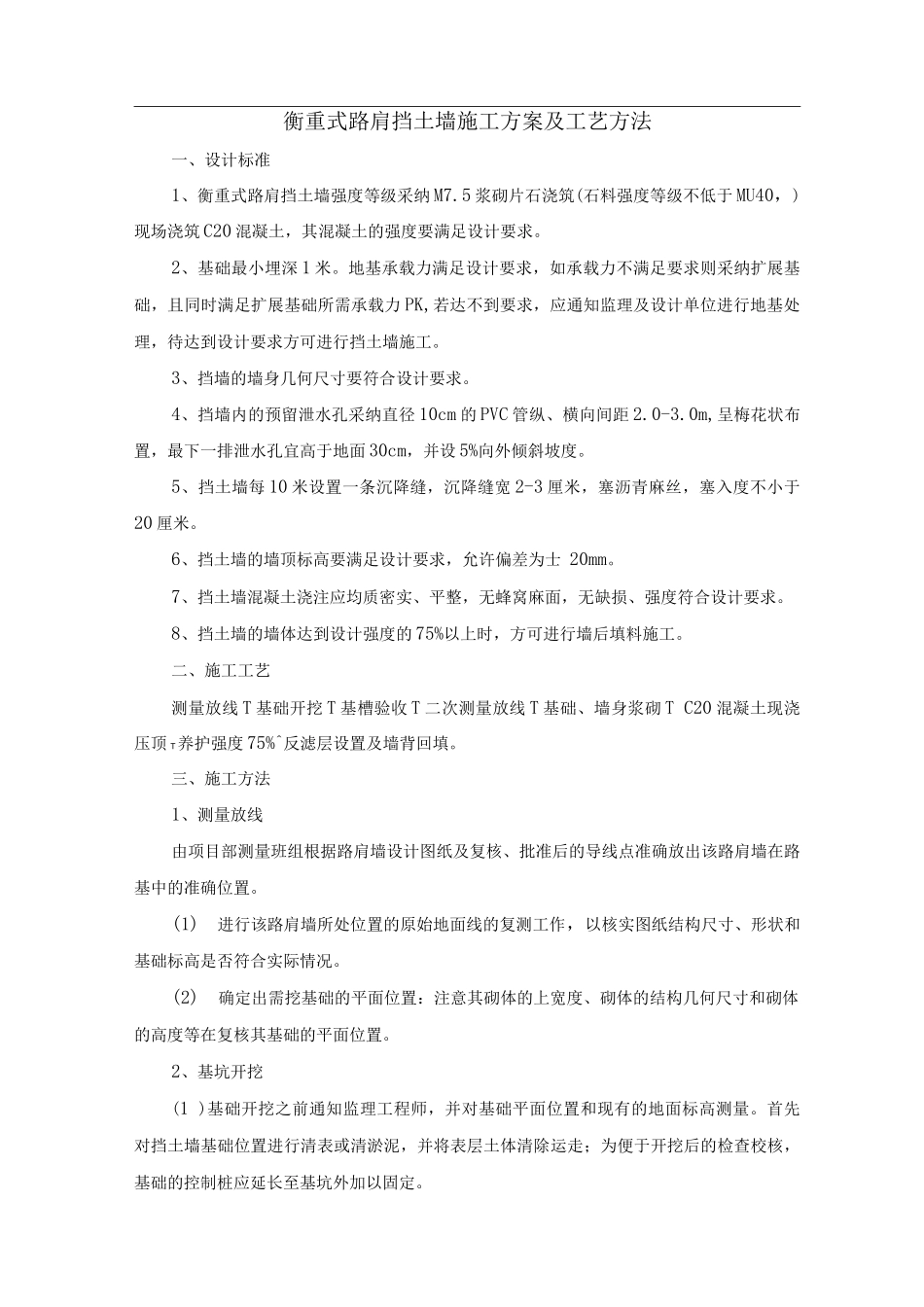

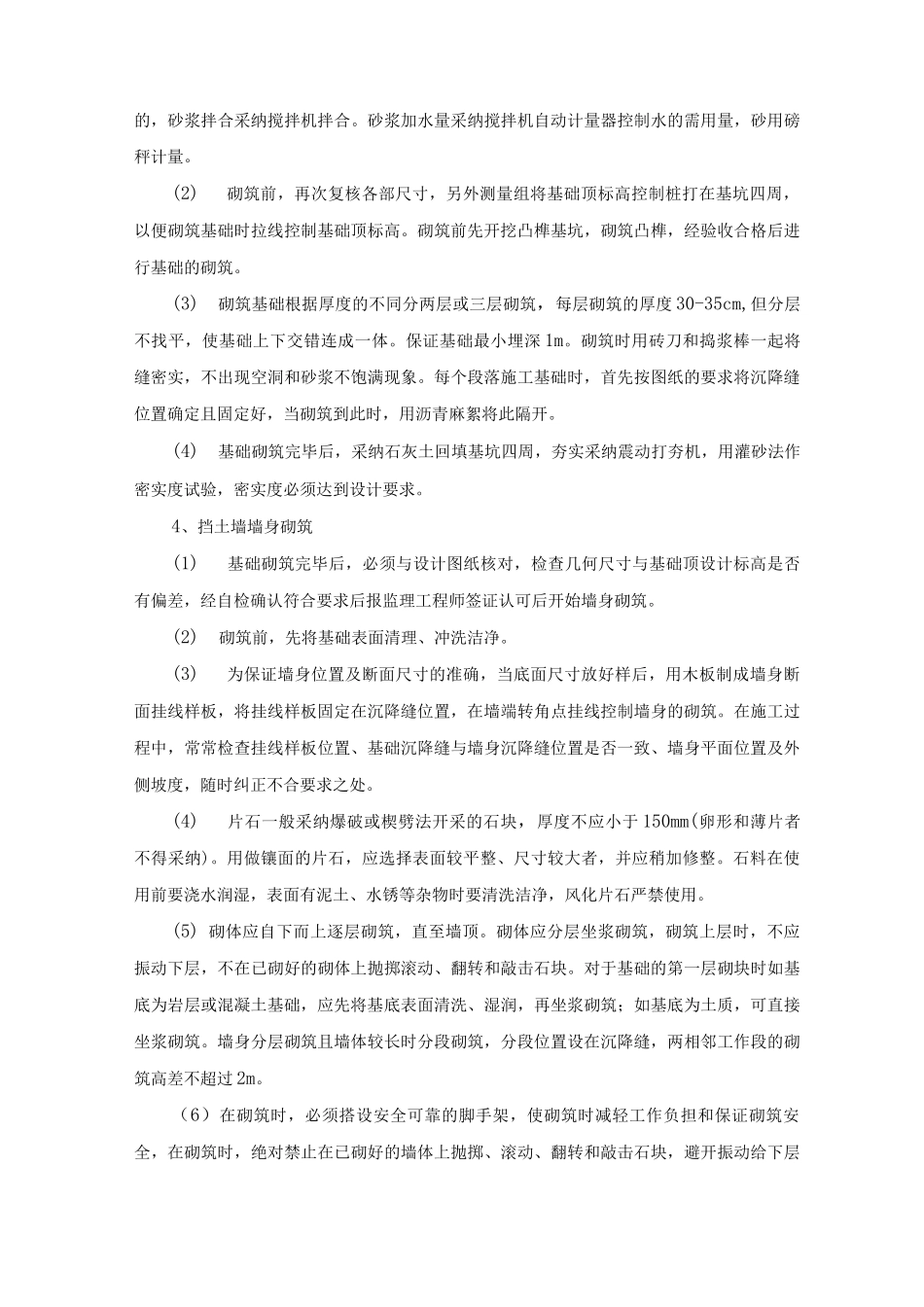

衡重式路肩挡土墙施工方案及工艺方法一、设计标准1、衡重式路肩挡土墙强度等级采纳 M7.5 浆砌片石浇筑(石料强度等级不低于 MU40，)现场浇筑 C20 混凝土，其混凝土的强度要满足设计要求。2、基础最小埋深 1 米。地基承载力满足设计要求，如承载力不满足要求则采纳扩展基础，且同时满足扩展基础所需承载力 PK,若达不到要求，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。3、挡墙的墙身几何尺寸要符合设计要求。4、挡墙内的预留泄水孔采纳直径 10cm 的 PVC 管纵、横向间距 2.0-3.0m,呈梅花状布置，最下一排泄水孔宜高于地面 30cm，并设 5%向外倾斜坡度。5、挡土墙每 10 米设置一条沉降缝，沉降缝宽 2-3 厘米，塞沥青麻丝，塞入度不小于20 厘米。6、挡土墙的墙顶标高要满足设计要求，允许偏差为士 20mm。7、挡土墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。8、挡土墙的墙体达到设计强度的 75%以上时，方可进行墙后填料施工。二、施工工艺测量放线 T 基础开挖 T 基槽验收 T 二次测量放线 T 基础、墙身浆砌 T C20 混凝土现浇压顶 T养护强度 75%^反滤层设置及墙背回填。三、施工方法1、测量放线由项目部测量班组根据路肩墙设计图纸及复核、批准后的导线点准确放出该路肩墙在路基中的准确位置。(1)进行该路肩墙所处位置的原始地面线的复测工作，以核实图纸结构尺寸、形状和基础标高是否符合实际情况。(2)确定出需挖基础的平面位置：注意其砌体的上宽度、砌体的结构几何尺寸和砌体的高度等在复核其基础的平面位置。2、基坑开挖(1 )基础开挖之前通知监理工程师，并对基础平面位置和现有的地面标高测量。首先对挡土墙基础位置进行清表或清淤泥，并将表层土体清除运走；为便于开挖后的检查校核，基础的控制桩应延长至基坑外加以固定。(2) 基础开挖采纳机械开挖，人工配合清理，开挖过程中要仔细对比设计提供地质资料，判别土体的地质情况，根据实际地质情况放好边坡度，并做好边坡可靠的支撑防护，基坑宽度每侧要较设计基底宽 50cm 左右。因设计对基底地基土的容许承载力均有要求，若实际开挖情况不符，请及时通知有关各方做进一步处理，最终的开挖深度要依设计期间所进行的触探和土工试验，并结合基础开挖的实际调查资料来确定。在基坑开挖到设计标高后，对基坑内四周松散土体清除洁净，提请监理工程师验收。施工时要注意：挡土墙基础入土深度不小于 1m,当地质情...
