被动防护网安装施工方法

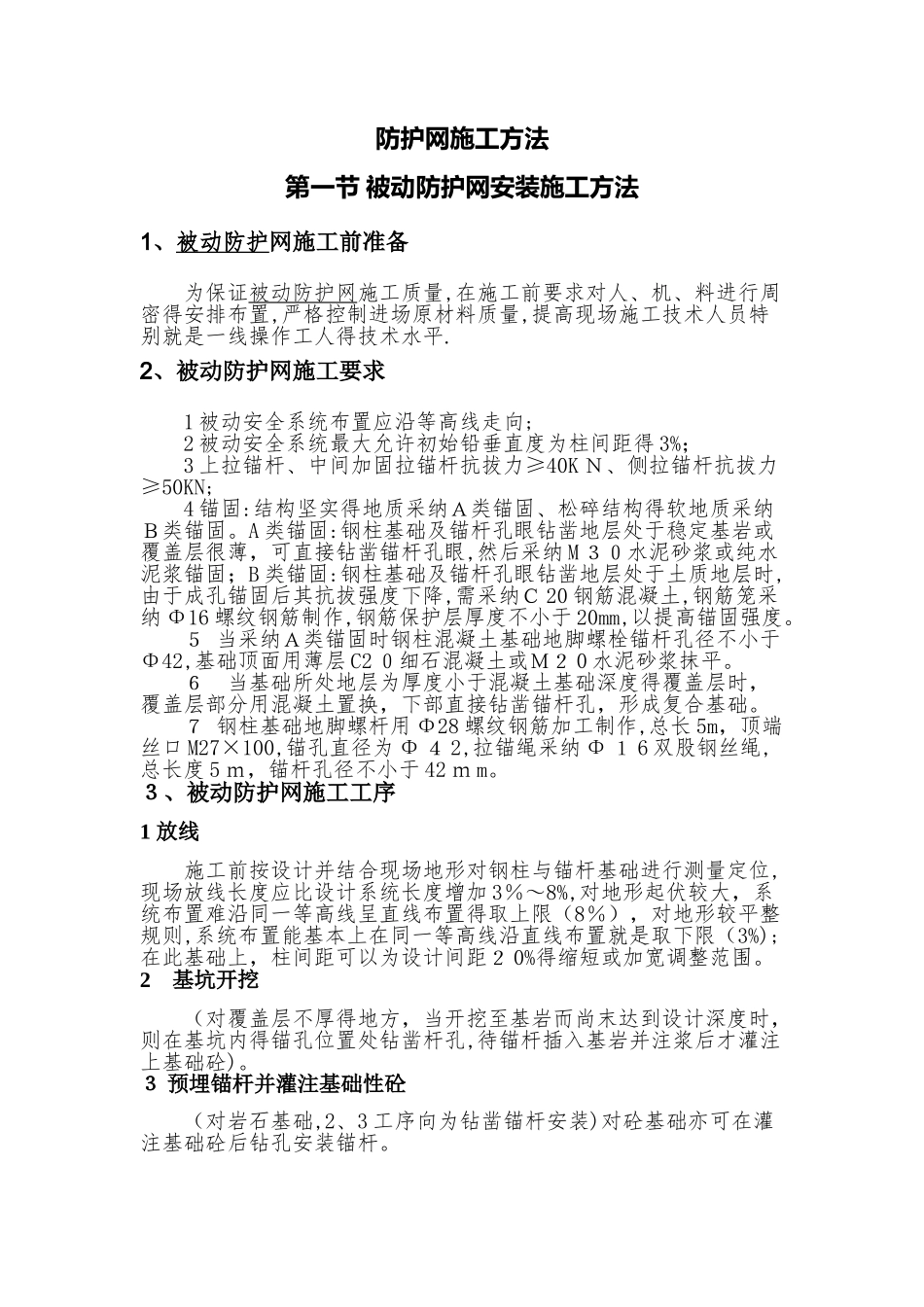

防护网施工方法第一节 被动防护网安装施工方法1、被动防护网施工前准备为保证被动防护网施工质量,在施工前要求对人、机、料进行周密得安排布置,严格控制进场原材料质量,提高现场施工技术人员特别就是一线操作工人得技术水平.2、被动防护网施工要求1 被动安全系统布置应沿等高线走向;2 被动安全系统最大允许初始铅垂直度为柱间距得 3%；3 上拉锚杆、中间加固拉锚杆抗拔力≥40K Ｎ、侧拉锚杆抗拔力≥50KN;4 锚固:结构坚实得地质采纳Ａ类锚固、松碎结构得软地质采纳Ｂ类锚固。A 类锚固:钢柱基础及锚杆孔眼钻凿地层处于稳定基岩或覆盖层很薄，可直接钻凿锚杆孔眼,然后采纳 M ３０水泥砂浆或纯水泥浆锚固；B 类锚固:钢柱基础及锚杆孔眼钻凿地层处于土质地层时,由于成孔锚固后其抗拔强度下降,需采纳Ｃ 20 钢筋混凝土,钢筋笼采纳 Φ16 螺纹钢筋制作,钢筋保护层厚度不小于 20mm,以提高锚固强度。５ 当采纳Ａ类锚固时钢柱混凝土基础地脚螺栓锚杆孔径不小于Φ42,基础顶面用薄层 C2 ０细石混凝土或Ｍ２ 0 水泥砂浆抹平。６ 当基础所处地层为厚度小于混凝土基础深度得覆盖层时，覆盖层部分用混凝土置换，下部直接钻凿锚杆孔，形成复合基础。７ 钢柱基础地脚螺杆用 Φ28 螺纹钢筋加工制作,总长 5m，顶端丝口 M27×100,锚孔直径为 Φ ４ 2,拉锚绳采纳 Φ １ 6 双股钢丝绳,总长度 5 ｍ，锚杆孔径不小于 42 ｍ m。３、被动防护网施工工序1 放线施工前按设计并结合现场地形对钢柱与锚杆基础进行测量定位,现场放线长度应比设计系统长度增加 3％～8%,对地形起伏较大，系统布置难沿同一等高线呈直线布置得取上限（8％），对地形较平整规则,系统布置能基本上在同一等高线沿直线布置就是取下限（3%);在此基础上，柱间距可以为设计间距２ 0%得缩短或加宽调整范围。2 基坑开挖（对覆盖层不厚得地方，当开挖至基岩而尚末达到设计深度时，则在基坑内得锚孔位置处钻凿杆孔,待锚杆插入基岩并注浆后才灌注上基础砼)。３ 预埋锚杆并灌注基础性砼（对岩石基础,2、3 工序向为钻凿锚杆安装)对砼基础亦可在灌注基础砼后钻孔安装锚杆。4 基座安装将基座套入地脚螺栓并用螺帽拧紧。５ 钢柱安装5、1 将钢柱顺坡向上放置并使钢柱底部位于基座处;5、2 将上拉锚绳得挂环挂于钢柱顶端挂座上,然后将拉锚杆得另一端与对应得上拉锚杆套连接并用绳卡临时固定(设置中间加固与下拉锚绳时,同上拉锚绳一起安装或待上拉锚绳安装好后再安装均可);５、...
