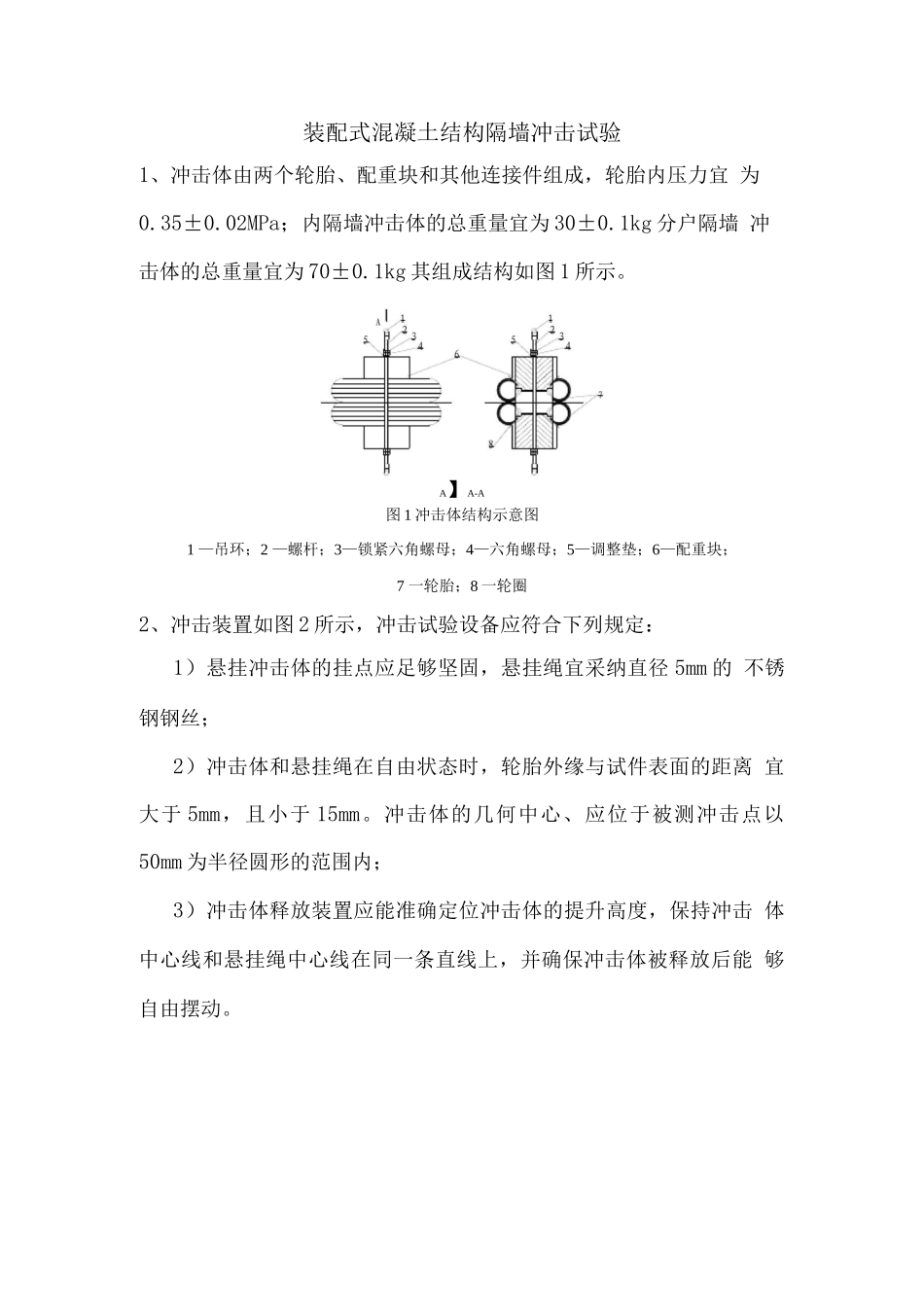

装配式混凝土结构隔墙冲击试验1、冲击体由两个轮胎、配重块和其他连接件组成，轮胎内压力宜 为0.35±0.02MPa；内隔墙冲击体的总重量宜为 30±0.1kg 分户隔墙 冲击体的总重量宜为 70±0.1kg 其组成结构如图 1 所示。A】A-A图 1 冲击体结构示意图1 —吊环；2 —螺杆；3—锁紧六角螺母；4—六角螺母；5—调整垫；6—配重块；7 一轮胎；8 一轮圈2、冲击装置如图 2 所示，冲击试验设备应符合下列规定：1）悬挂冲击体的挂点应足够坚固，悬挂绳宜采纳直径 5mm 的 不锈钢钢丝；2）冲击体和悬挂绳在自由状态时，轮胎外缘与试件表面的距离 宜大于 5mm，且小于 15mm。冲击体的几何中心、应位于被测冲击点以 50mm 为半径圆形的范围内；3）冲击体释放装置应能准确定位冲击体的提升高度，保持冲击 体中心线和悬挂绳中心线在同一条直线上，并确保冲击体被释放后能 够自由摆动。A IA-A图 2 试验装置示意图1 一隔墙接缝；2 一悬挂绳；3 一释放绳；4—冲击体；5—自动脱钩器；6 一降落高度;7—冲击体与试件间距；8 一悬挂绳吊环；9 一释放绳吊环；10 一位移计3、冲击点应符合设计要求，当设计无要求时，可选择墙板中心位 置或楼板高度 1.5m 处。4、冲击体降落高度宜为 0.45± 0.02m，每构件反复进行 5 次冲击，且应避开因弹性产生的二次冲击。5、试验报告应至少包括以下内容：1)测试目的和测试依据；2)工程名称、试件名称及其委托单位；3)试件位置、类型、规格尺寸、材料、连接方式等；4)现场试验的环境条件；5)所用的主要仪器设备；6)试验过程的详细情况；7)试验数据及结论；8)试验日期、试验人员签字及其他。6、冲击试验完成后，墙体出现下列情况之一的，应判为不合格：1)板面出现肉眼可见裂缝;2)板连接处出现明显变位;3 ) 最大残余变形超过 1mm。
