装饰装修工程测量施工方案

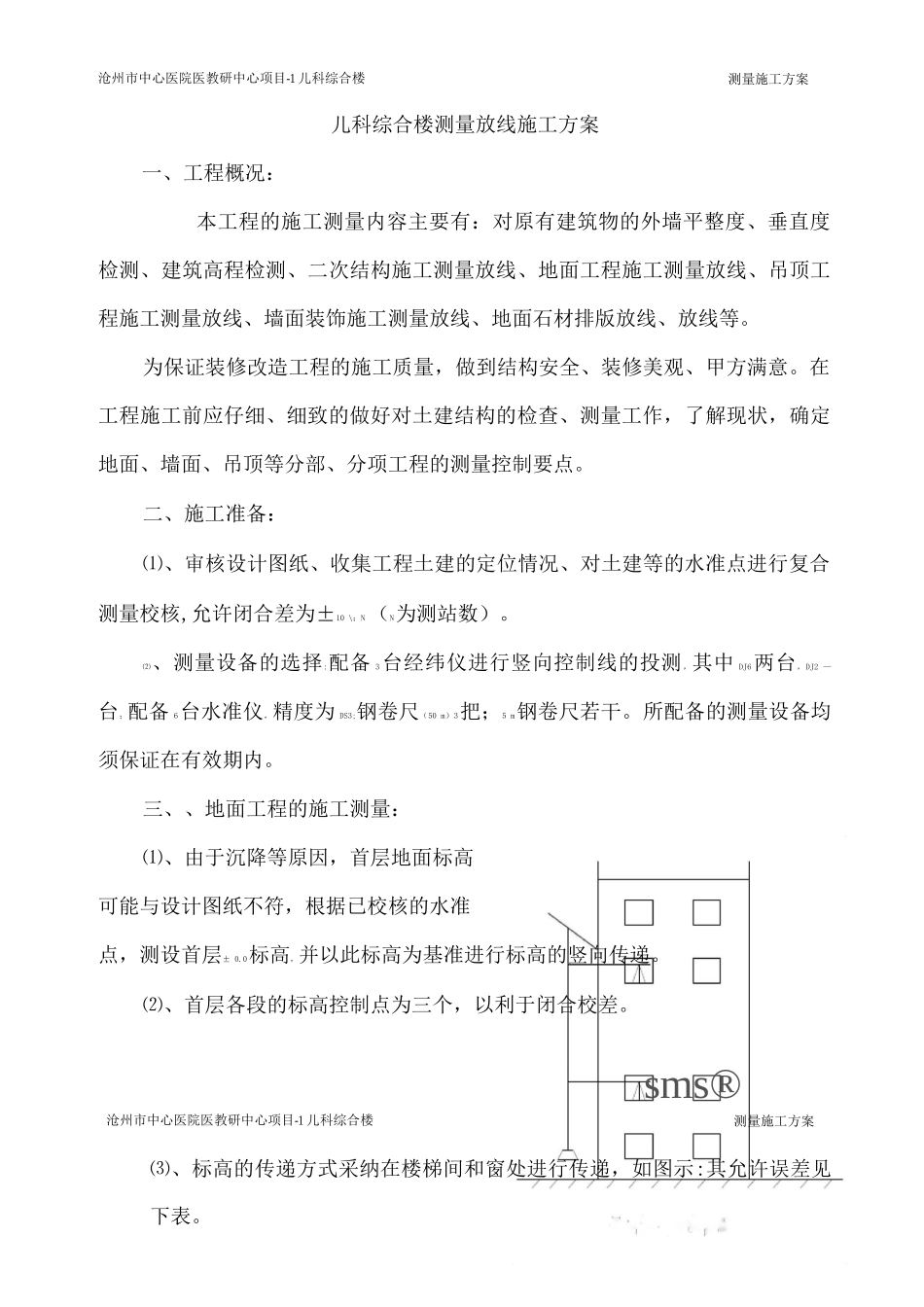

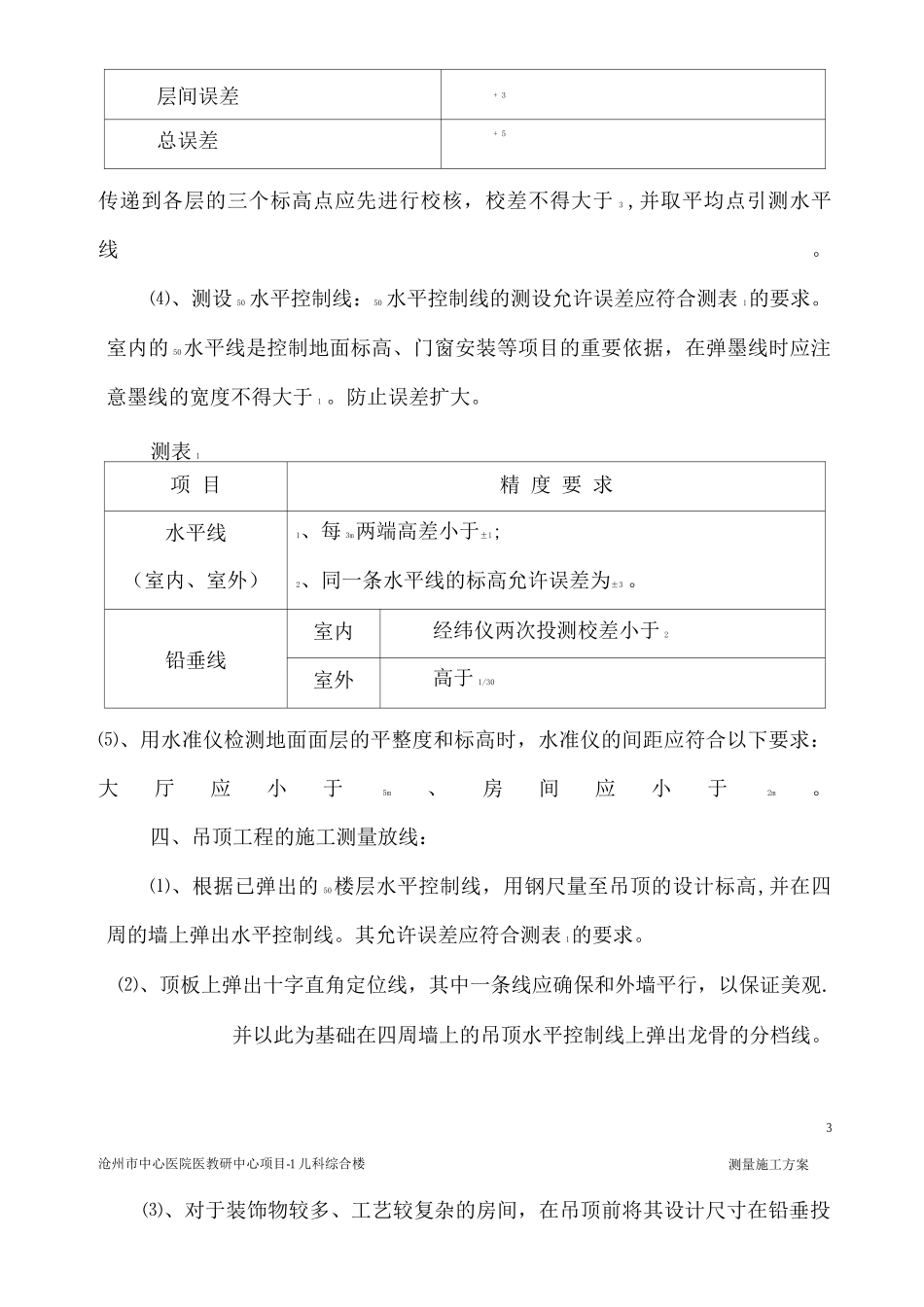

沧州市中心医院医教研中心项目-1 儿科综合楼目 录1程概况。.。.。。。。。。.....。..。。。。。。。。。.。...。.。.... o. O.。。。。。012 万^^工＞^^£^^^. o o o o ••• o •。....... o •• o •• o o o o • o ••• o o •• o o o • o o o o • oo023 地^ 面-匚程的测量。o..o..o..oooo...o.oo.o....oo..ooo...ooooo034^吊顶工程的测量。oo .oo ••ooooo .oo .o .oo .ooo .oooo .o ••oooo ..o045 隔墙隔断防线标准。oo.o..o.oo.oooo.o.oooo..o..oo....ooo...056 墙面铺贴排版标准。.ooooo067 地面石材排版防线 o.078 重点部位测量控制方法。..ooo.ooooo..o.o.o..ooo.oo.ooo...o..089量保证措施。. o.. oo. ooooooooo..o.ooo.o... oooo.. o...oooo..0910施工测量安全及仪器管理。测量施工方案沧州市中心医院医教研中心项目-1 儿科综合楼儿科综合楼测量放线施工方案一、工程概况：本工程的施工测量内容主要有：对原有建筑物的外墙平整度、垂直度检测、建筑高程检测、二次结构施工测量放线、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、地面石材排版放线、放线等。为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。在工程施工前应仔细、细致的做好对土建结构的检查、测量工作，了解现状，确定地面、墙面、吊顶等分部、分项工程的测量控制要点。二、施工准备：⑴、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核,允许闭合差为±10 \；N （N为测站数）。⑵、测量设备的选择:配备 3台经纬仪进行竖向控制线的投测，其中 DJ6两台，DJ2 —台；配备 6台水准仪，精度为 DS3;钢卷尺（50 m）3把；5 m钢卷尺若干。所配备的测量设备均须保证在有效期内。三、、地面工程的施工测量：⑴、由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点，测设首层± 0.0标高，并以此标高为基准进行标高的竖向传递。⑵、首层各段的标高控制点为三个，以利于闭合校差。sms®沧州市中心医院医教研中心项目-1 儿科综合楼⑶、标高的传递方式采纳在楼梯间和窗处进行传递，如图示:其允许误差见下表。测量施工方案测量施工方案层间误差+ 3总误差+ 5传递到各层的三个标高点应先进行校核，校差不得大于 3 ,并取平均点引测水平线。⑷、测设 50 水平控制线：50 水平控制线的测设允许误差应符合测表...
