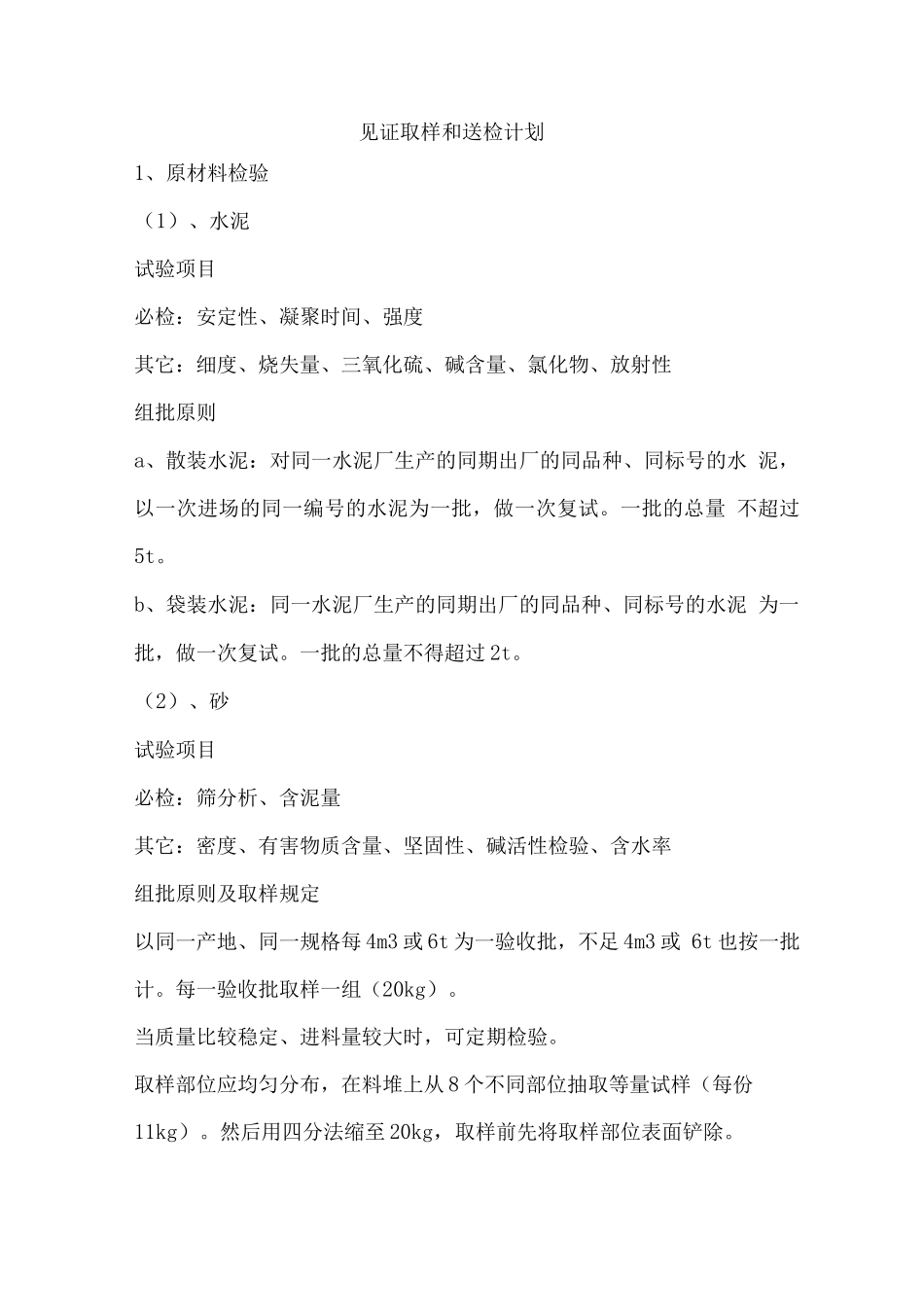

见证取样和送检计划1、原材料检验（1）、水泥试验项目必检：安定性、凝聚时间、强度其它：细度、烧失量、三氧化硫、碱含量、氯化物、放射性组批原则a、散装水泥：对同一水泥厂生产的同期出厂的同品种、同标号的水 泥，以一次进场的同一编号的水泥为一批，做一次复试
一批的总量 不超过5t
b、袋装水泥：同一水泥厂生产的同期出厂的同品种、同标号的水泥 为一批，做一次复试
一批的总量不得超过 2t
（2）、砂试验项目必检：筛分析、含泥量其它：密度、有害物质含量、坚固性、碱活性检验、含水率组批原则及取样规定以同一产地、同一规格每 4m3 或 6t 为一验收批，不足 4m3 或 6t 也按一批计
每一验收批取样一组（20kg）
当质量比较稳定、进料量较大时，可定期检验
取样部位应均匀分布，在料堆上从 8 个不同部位抽取等量试样（每份 11kg）
然后用四分法缩至 20kg，取样前先将取样部位表面铲除

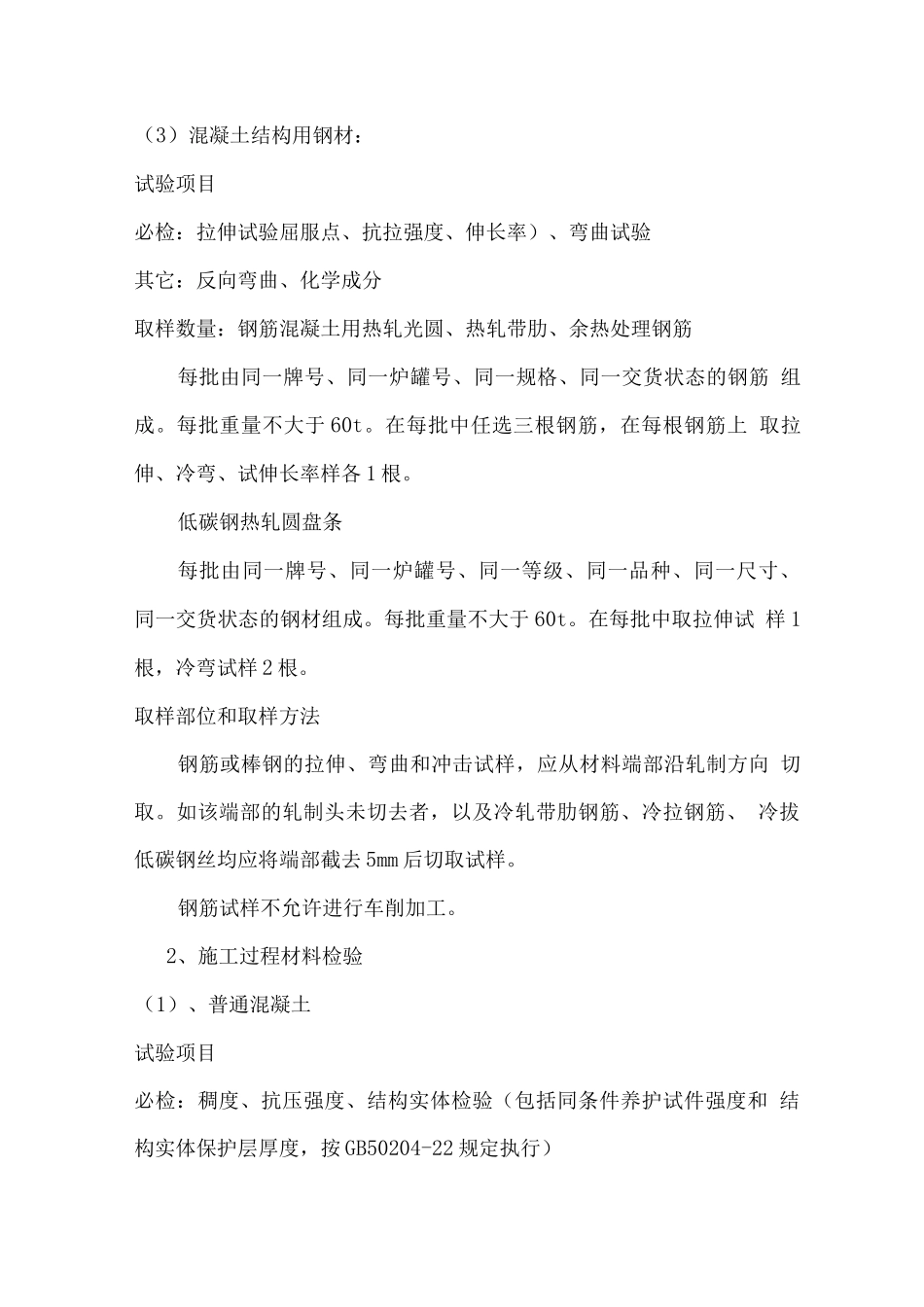

（3）混凝土结构用钢材：试验项目必检：拉伸试验屈服点、抗拉强度、伸长率）、弯曲试验其它：反向弯曲、化学成分取样数量：钢筋混凝土用热轧光圆、热轧带肋、余热处理钢筋每批由同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋 组成
每批重量不大于 60t
在每批中任选三根钢筋，在每根钢筋上 取拉伸、冷弯、试伸长率样各 1 根
低碳钢热轧圆盘条每批由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、 同一交货状态的钢材组成
每批重量不大于 60t
在每批中取拉伸试 样 1根，冷弯试样 2 根
取样部位和取样方法钢筋或棒钢的拉伸、弯曲和冲击试样，应从材料端部沿轧制方向 切取
如该端部的轧制头未切去者，以及冷轧带肋钢筋、冷拉钢筋、 冷拔低碳钢丝均应将端部截去 5mm 后切取试样
钢筋试样不允许进行车削加工
2、施工过程材料检验（1）、普通混凝土试验项目必检：稠度、抗压强度、结构实体检验（包括同条件养护试件强度和
