计数器实验报告

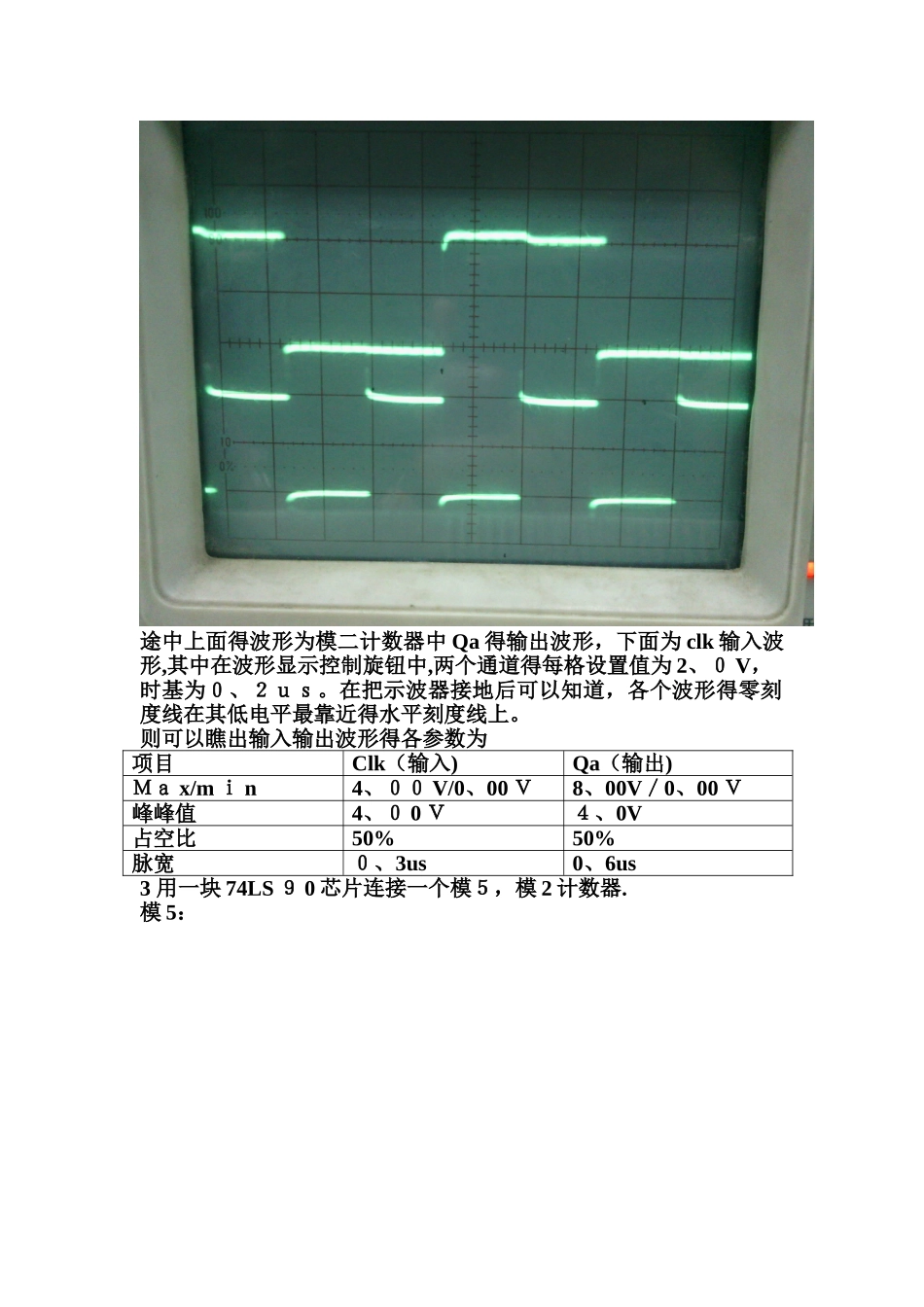

计数器实验报告一实验内容１ 静态测试芯片７４ L Ｓ 90 得逻辑功能.、2 动态测试芯片 73LS90 得芯片功能，画出ｃ lk 与其中一个输出得波形图。3 用一块 7 ４ L Ｓ９ 0 芯片连接一个模 2，模５计数器。4 用两个７ 4 ＬＳ 90 级联成一个模 24 计数器。二 实验条件数字万用表，模拟示波器,计算机电路基础实验箱,芯片:74LS90 两片,74L Ｓ 00 一片。三 实验原理1 静态测试芯片 74LS ９ 0 得逻辑功能.电路图COUNTERSET9ACLRASET9BCLKBCLKACLRBQDQAQBQC7490instVCCpin_nameINPUTVCCpin_name1INPUTVCCpin_name2INPUTVCCpin_name3INPUTVCCpin_name4INPUTpin_name6OUTPUTpin_name7OUTPUTpin_name8OUTPUTpin_name9OUTPUT其中 c ｌ kA 连接单脉冲,其她输入接电平控制按键,输出接到二极管指示灯。经过测试得到真值表为Ｒ０（０)R０（1）R９（0）Ｒ9（1)Q、dQ、cＱ、ｂQ、ａ110Any０00011AAny0000ＡｎｙAn ｙ111０01An ｙ1Any１ Count１AnyAny１C ｏ unt1Any1AnyCou ｎ tAny11AnyC ｏ un ｔ这个可以瞧出器件清零与置九都就是两个高电平有效.其她得可以实现计数功能。2 动态测试芯片 73LS90 得芯片功能,画出 clk 与其中一个输出得波形图.电路图还就是静态测试时候得电路图,把 clk 改接到连续脉冲输入即可.途中上面得波形为模二计数器中 Qa 得输出波形，下面为 clk 输入波形,其中在波形显示控制旋钮中,两个通道得每格设置值为 2、０ V，时基为０、２ｕｓ。在把示波器接地后可以知道，各个波形得零刻度线在其低电平最靠近得水平刻度线上。则可以瞧出输入输出波形得各参数为项目Clk（输入)Qa（输出)Ｍａ x/m ｉ n4、００ V/0、00 Ｖ8、00V／0、00 Ｖ峰峰值4、０ 0 Ｖ４、0V占空比50%50%脉宽０、3us0、6us3 用一块 74LS ９ 0 芯片连接一个模５，模 2 计数器.模 5：COUNTERSET9ACLRASET9BCLKBCLKACLRBQDQAQBQC7490instVCCpin_nameINPUTVCCpin_name1INPUTVCCpin_name3INPUTVCCpin_name4INPUTpin_name7OUTPUTpin_name9OUTPUTNAND2inst11NAND2inst12注：Ｑ a 与 clkB 线上就是有节点得,但就是复制过来后没有显示。如图所示：分别把输出接到数码管上显示。首先连接成一个模 10 计数器,然后再输出为 0 １ 01 时候强制清零即可。模 2:COUNTERSET9ACLRASET9BCLKBCLKACLRBQDQAQBQC7490instVCCpin_nameINPUTVCCpin_name1INPUTVCCpin_name3INPUTVCCpin_name4INPUTpin_name7OUTPUTpin_...
