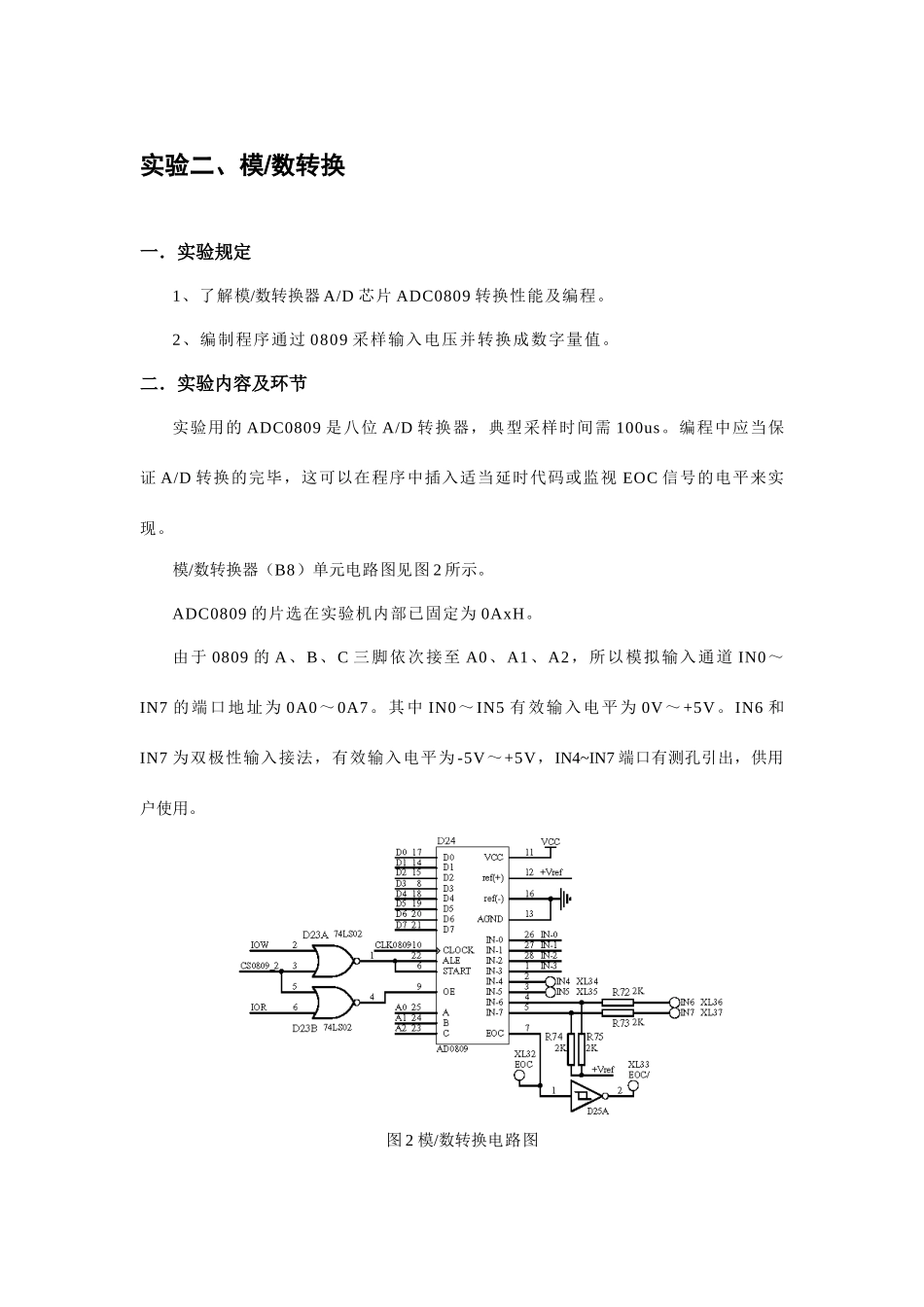

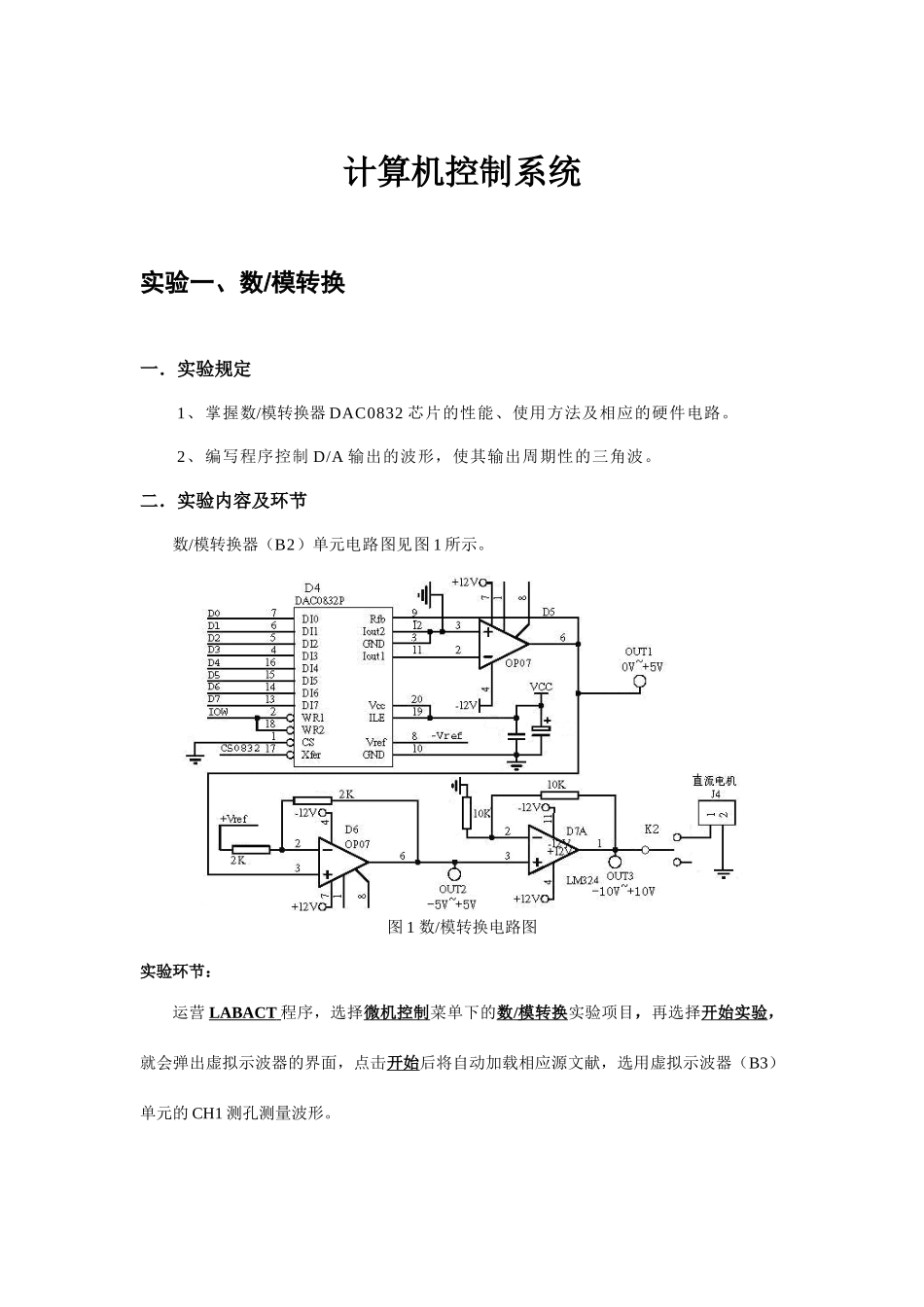

计算机控制系统实验一、数/模转换 一．实验规定1、掌握数/模转换器 DAC0832 芯片的性能、使用方法及相应的硬件电路。2、编写程序控制 D/A 输出的波形，使其输出周期性的三角波。二．实验内容及环节数/模转换器（B2）单元电路图见图 1 所示。图 1 数/模转换电路图实验环节：运营 LABACT 程序，选择微机控制菜单下的数 / 模转换 实验项目，再选择开始实验，就会弹出虚拟示波器的界面，点击开始后将自动加载相应源文献，选用虚拟示波器（B3）单元的 CH1 测孔测量波形。测孔连线数/模转换器（B2）单元 OUT1→虚拟示波器（B3）输入端 CH1（选 X1档）。实验二、模/数转换一．实验规定1、了解模/数转换器 A/D 芯片 ADC0809 转换性能及编程。2、编制程序通过 0809 采样输入电压并转换成数字量值。二．实验内容及环节实验用的 ADC0809 是八位 A/D 转换器，典型采样时间需 100us。编程中应当保证 A/D 转换的完毕，这可以在程序中插入适当延时代码或监视 EOC 信号的电平来实现。模/数转换器（B8）单元电路图见图 2 所示。ADC0809 的片选在实验机内部已固定为 0AxH。由于 0809 的 A、B、C 三脚依次接至 A0、A1、A2，所以模拟输入通道 IN0～IN7 的端口地址为 0A0～0A7。其中 IN0～IN5 有效输入电平为 0V～+5V。IN6 和IN7 为双极性输入接法，有效输入电平为 -5V～+5V，IN4~IN7 端口有测孔引出，供用户使用。图 2 模/数转换电路图实验环节：（1）将信号发生器（B1）的幅度控制电位器中心 Y 测孔，作为模/数转换器（B8）输入信号：B1 单元中的电位器左边 K3 开关拨下（GND），右边 K4 开关拨上（+5V）。（2）测孔联线：B1（Y）→模/数转换器 B8（IN4）（信号输入）。（3）运营、观测、记录：运营 LABACT 程序，选择微机控制菜单下的模 / 数转换 实验项目，再选择开始实验，就会弹出虚拟示波器的界面，点击开始后，在虚拟示波器屏幕上显示出即时模/数转换二进制码及其相应的电压值；再次点击开始，将继续转换及显示，满 17 次后回到原点显示。屏幕上 X 轴表达模/数转换的序号，Y 轴表达该次模/数转换的结果。每次转换后将在屏幕出现一个“*”，同时在“*”下显示出模/数转换后的二进制码及相应的电压值，所显示的电压值应与输入到模/数转换单元（B8）的输入通道电压相同。每转换满 17 次后，将自动替代第一次值。输入通道可由用户自行选择，默认值为 IN4。实验三、采样实验一．实验规...
