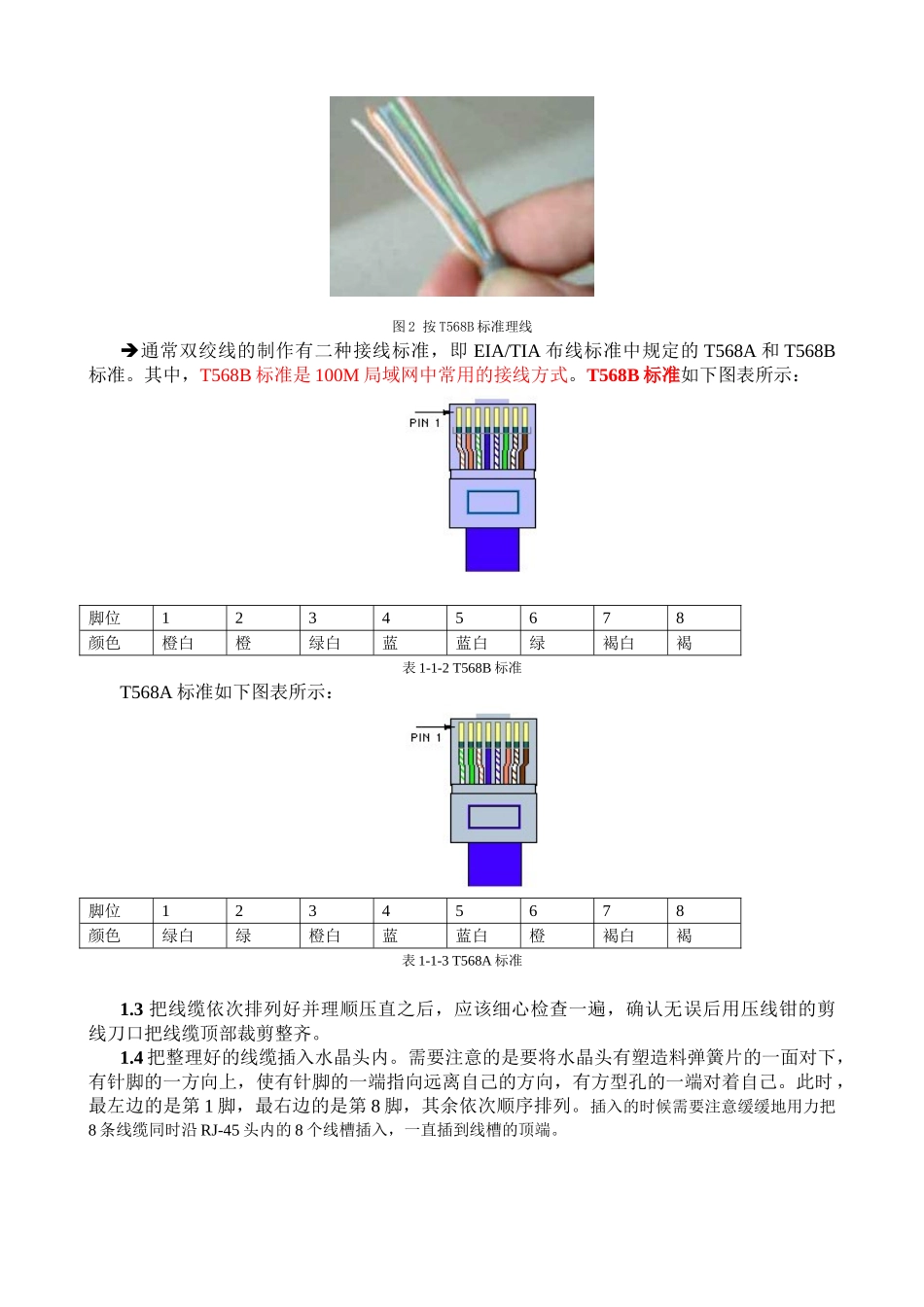

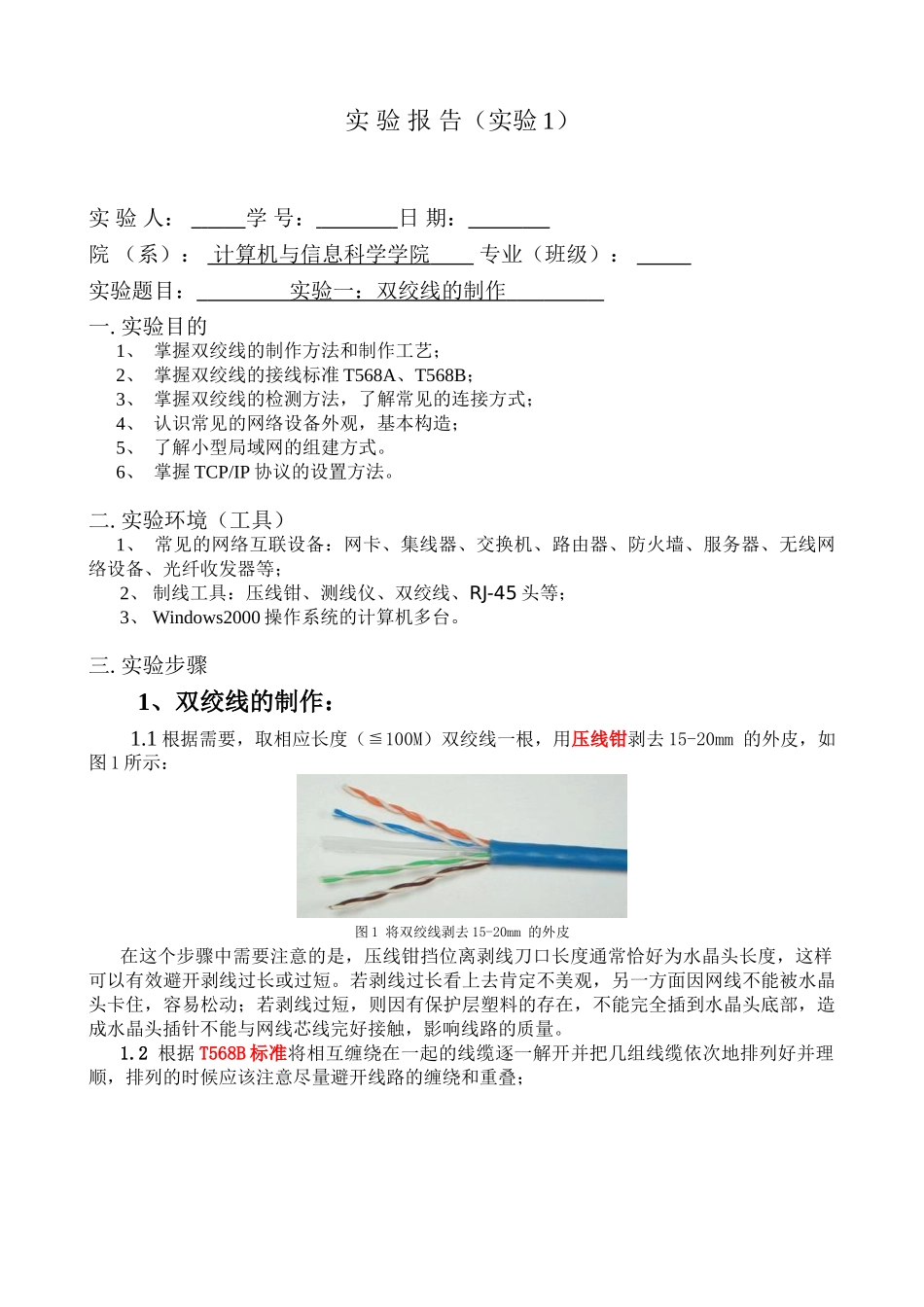

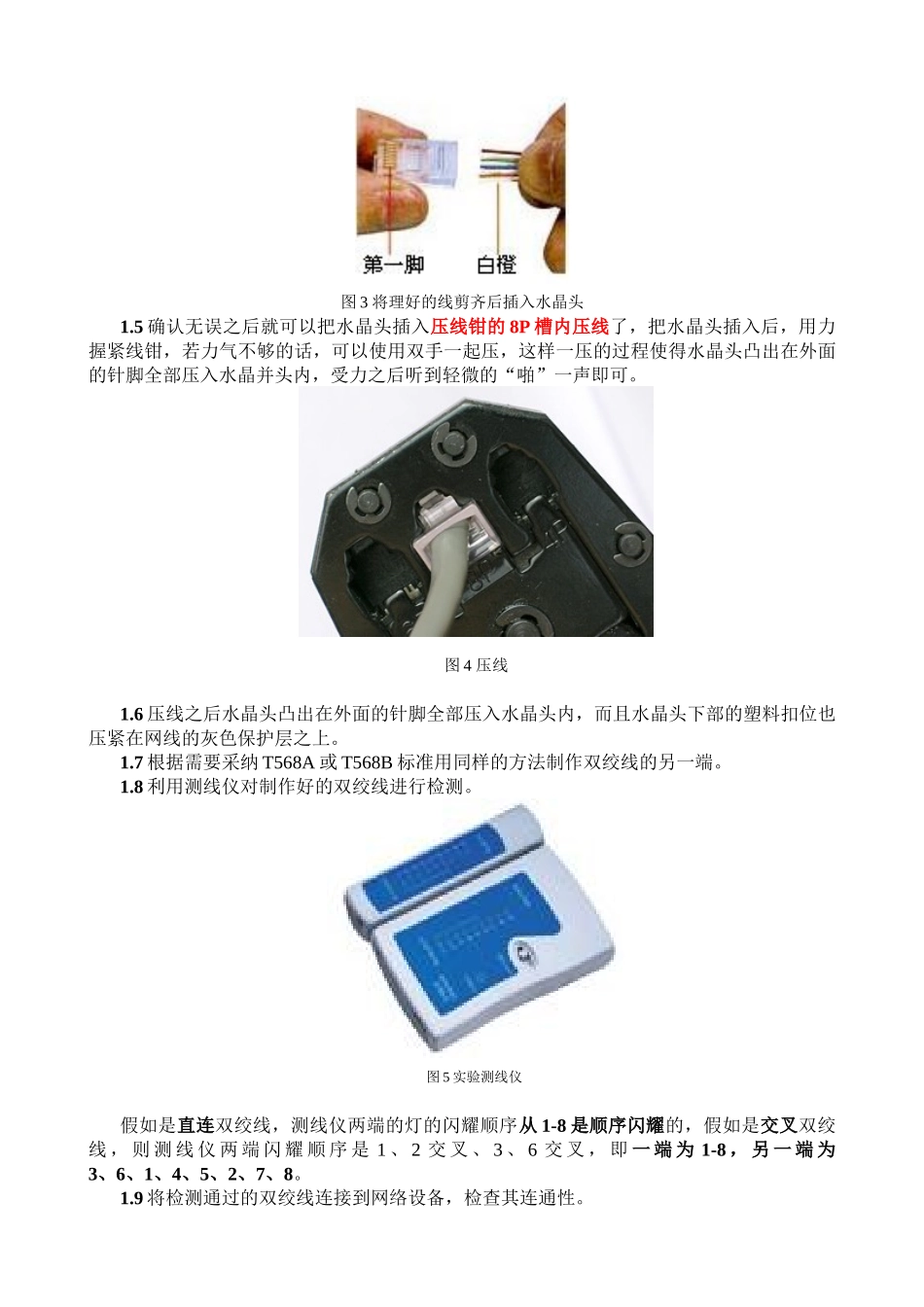

实 验 报 告（实验 1）实 验 人： 学 号： 日 期： 院 （系）： 计算机与信息科学学院 专业（班级）： 实验题目： 实验一：双绞线的制作 一. 实验目的1、 掌握双绞线的制作方法和制作工艺；2、 掌握双绞线的接线标准 T568A、T568B；3、 掌握双绞线的检测方法，了解常见的连接方式；4、 认识常见的网络设备外观，基本构造；5、 了解小型局域网的组建方式。6、 掌握 TCP/IP 协议的设置方法。二. 实验环境（工具）1、 常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、 制线工具：压线钳、测线仪、双绞线、RJ-45 头等；3、 Windows2000 操作系统的计算机多台。三. 实验步骤1、双绞线的制作：1.1 根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去 15-20mm 的外皮，如图 1 所示：图 1 将双绞线剥去 15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避开剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。1.2 根据 T568B 标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避开线路的缠绕和重叠；图 2 按 T568B 标准理线通常双绞线的制作有二种接线标准，即 EIA/TIA 布线标准中规定的 T568A 和 T568B标准。其中，T568B 标准是 100M 局域网中常用的接线方式。T568B 标准如下图表所示：脚位12345678颜色橙白橙绿白蓝蓝白绿褐白褐表 1-1-2 T568B 标准T568A 标准如下图表所示：脚位12345678颜色绿白绿橙白蓝蓝白橙褐白褐表 1-1-3 T568A 标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。1.4 把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面对下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时 ，最左边的是第 1 脚，最右边的是第 8 脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8 条线缆同时沿 RJ-45 头内的 8 个线槽插入，一直插到线槽的顶端。图 3 将理好的线剪齐后插入水晶头1.5 确认无误之后就可以把...
