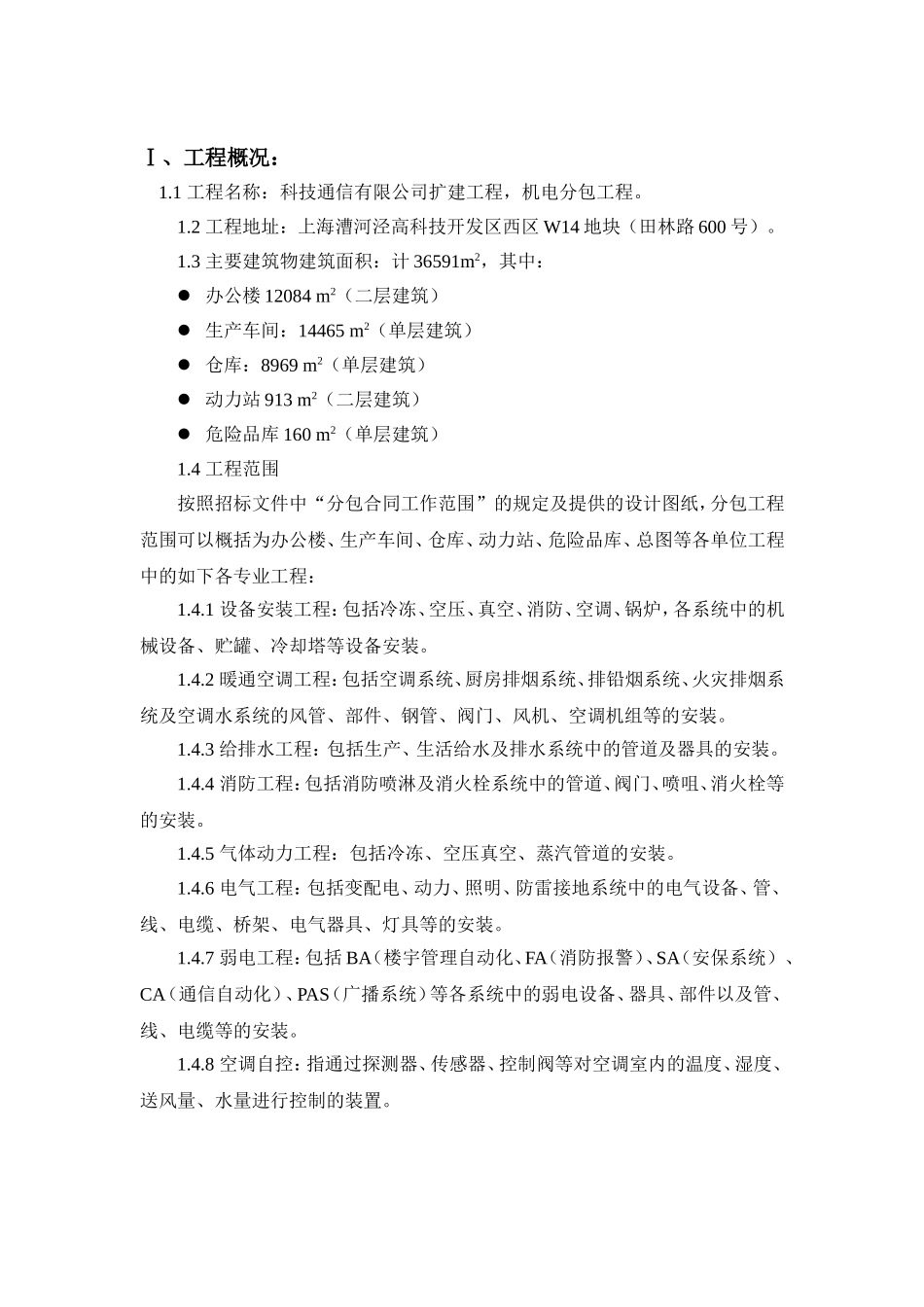

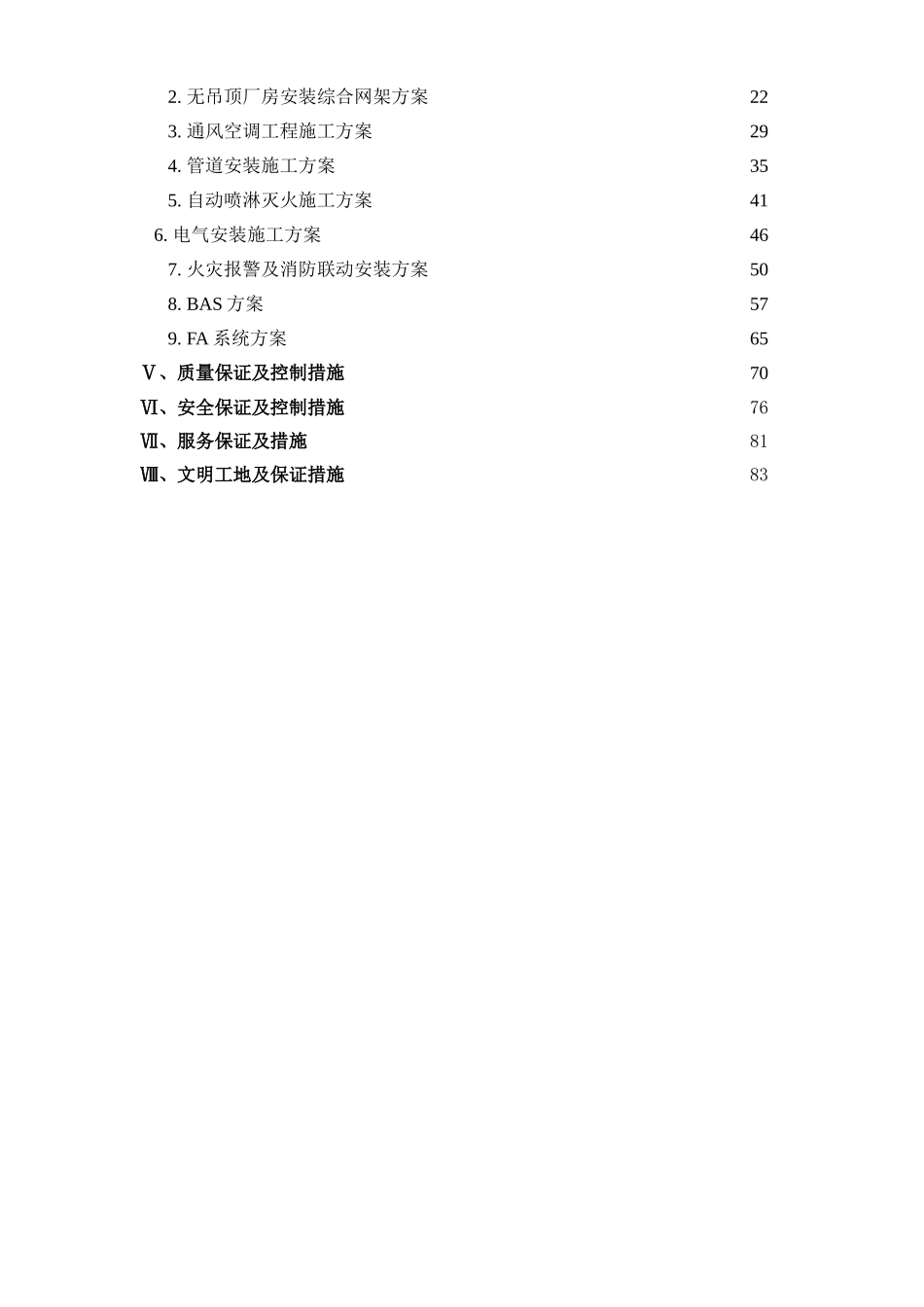

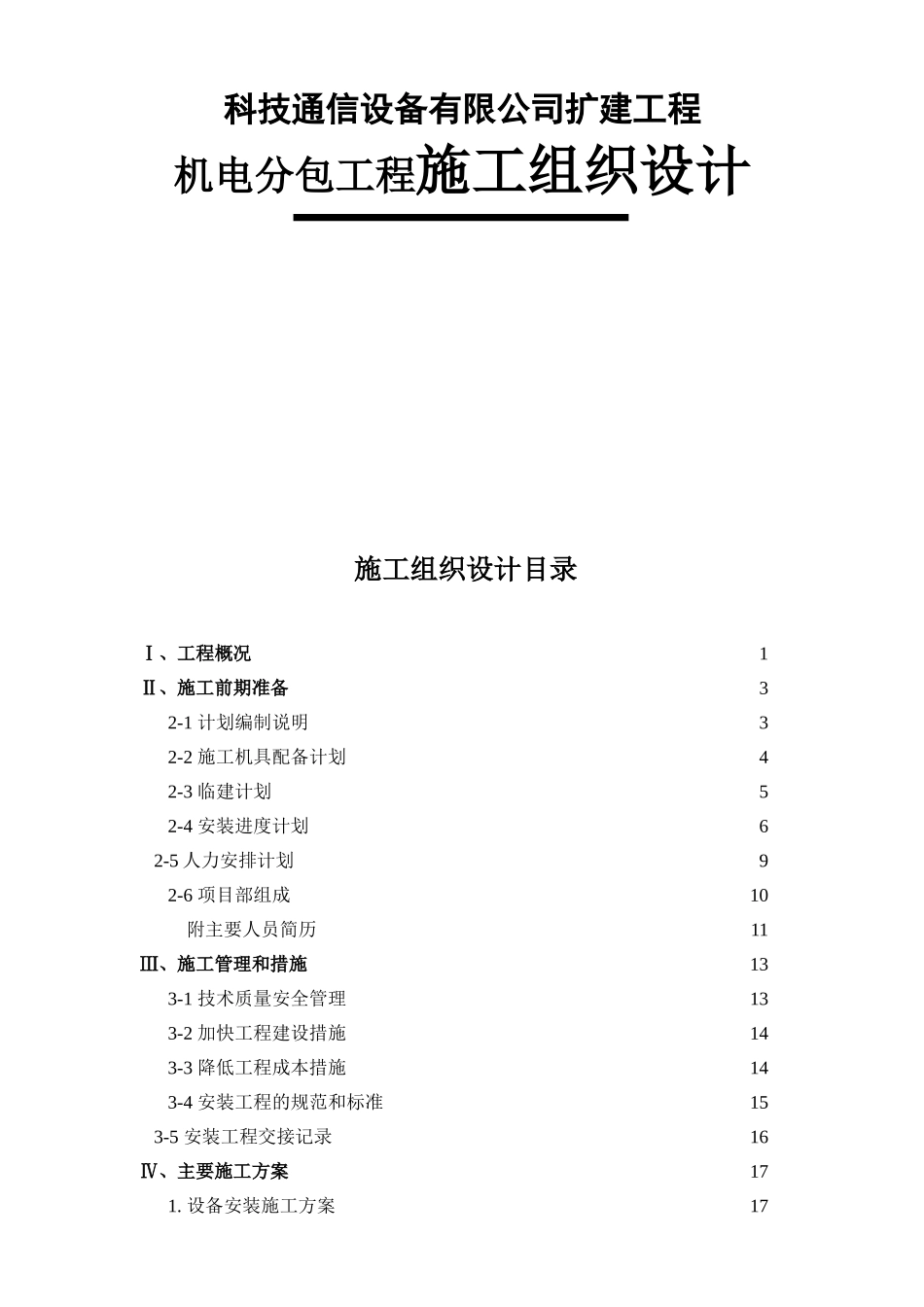

科技通信设备有限公司扩建工程机电分包工程施工组织设计施工组织设计目录Ⅰ、工程概况1Ⅱ、施工前期准备32-1计划编制说明32-2施工机具配备计划42-3临建计划52-4安装进度计划62-5人力安排计划92-6项目部组成10附主要人员简历11Ⅲ、施工管理和措施133-1技术质量安全管理133-2加快工程建设措施143-3降低工程成本措施143-4安装工程的规范和标准153-5安装工程交接记录16Ⅳ、主要施工方案171.设备安装施工方案172.无吊顶厂房安装综合网架方案223.通风空调工程施工方案294.管道安装施工方案355.自动喷淋灭火施工方案416.电气安装施工方案467.火灾报警及消防联动安装方案508.BAS方案579.FA系统方案65Ⅴ、质量保证及控制措施70Ⅵ、安全保证及控制措施76Ⅶ、服务保证及措施81Ⅷ、文明工地及保证措施83Ⅰ、工程概况：1.1工程名称：科技通信有限公司扩建工程，机电分包工程。1.2工程地址：上海漕河泾高科技开发区西区W14地块（田林路600号）。1.3主要建筑物建筑面积：计36591m2，其中：办公楼12084m2（二层建筑）生产车间：14465m2（单层建筑）仓库：8969m2（单层建筑）动力站913m2（二层建筑）危险品库160m2（单层建筑）1.4工程范围按照招标文件中“分包合同工作范围”的规定及提供的设计图纸，分包工程范围可以概括为办公楼、生产车间、仓库、动力站、危险品库、总图等各单位工程中的如下各专业工程：1.4.1设备安装工程：包括冷冻、空压、真空、消防、空调、锅炉，各系统中的机械设备、贮罐、冷却塔等设备安装。1.4.2暖通空调工程：包括空调系统、厨房排烟系统、排铅烟系统、火灾排烟系统及空调水系统的风管、部件、钢管、阀门、风机、空调机组等的安装。1.4.3给排水工程：包括生产、生活给水及排水系统中的管道及器具的安装。1.4.4消防工程：包括消防喷淋及消火栓系统中的管道、阀门、喷咀、消火栓等的安装。1.4.5气体动力工程：包括冷冻、空压真空、蒸汽管道的安装。1.4.6电气工程：包括变配电、动力、照明、防雷接地系统中的电气设备、管、线、电缆、桥架、电气器具、灯具等的安装。1.4.7弱电工程：包括BA（楼宇管理自动化、FA（消防报警）、SA（安保系统）、CA（通信自动化）、PAS（广播系统）等各系统中的弱电设备、器具、部件以及管、线、电缆等的安装。1.4.8空调自控：指通过探测器、传感器、控制阀等对空调室内的温度、湿度、送风量、水量进行控制的装置。1.5主要工程量动力设备83台空调设备516台通风管道16000m2钢管43900m电气设备205台灯具8387套电缆46500m导线213500m弱电元器件3600件/套1.6工程特点生产车间屋顶最高标高为10.20m,大部分管道安装在标高5~6m之间（如通风管道、喷淋管道、电缆桥架等）。其支吊架只能从钢梁、檩、柱子上引下，垂直吊架需4~5m长，而各种管道纵横交错、密密麻麻，这给支、吊架的设置和保持各种管道的横平竖直、整齐美观等方面带来不便，而生产车间没有吊顶，室内的一切都暴露在外。为此，我公司拟采用安装网格作为支撑点的安装方法。此方法的设想见施工方案Ⅱ“网格综合方案”。本工程的主要设备均采用进口设备，如锅炉、冷冻机、空压机、泵、风机、机房专用空调机组、中压开关柜、楼宇控制系统、火灾报警系统、安保系统等，其它设备、材料也要求用中外合资著名品牌或国内一流产品。一流的设备，必须由一流的安装质量来保证设备性能的充分发挥。因此，在对这些设备搬运、吊装、就位、安装、调试过程中，必须根据设备说明书、施工规范、设计图纸要求精心施工，确保安装质量。Ⅱ、施工前期准备：2.1计划编制说明：科技安装工程，由一家公司承担机电分包工程，能更好地进行设备人力配备计划安排，对工程质量会有好处。我公司如有幸中标，定将使该工程成为优质工程。1、该工程生产车间和仓库，为大跨度型钢框架结构，最大跨度27m和12m，高度8.5m，在4.6~8.0m处安装着通风空调、动力管网、消防喷淋、电气桥架、消毒排风等工艺设施。除安装支吊架外还有防晃措施，按一般常规无法保证功能，满足工艺需要，又要保证安装效果美观。因为没有吊平顶，一览无遗支吊架的情况。为此，我公司拟以综合网架替代常规的支吊架，可以加快工程建设，又能保证外观...
