轨道交通工程起重吊装工程安全施工方案

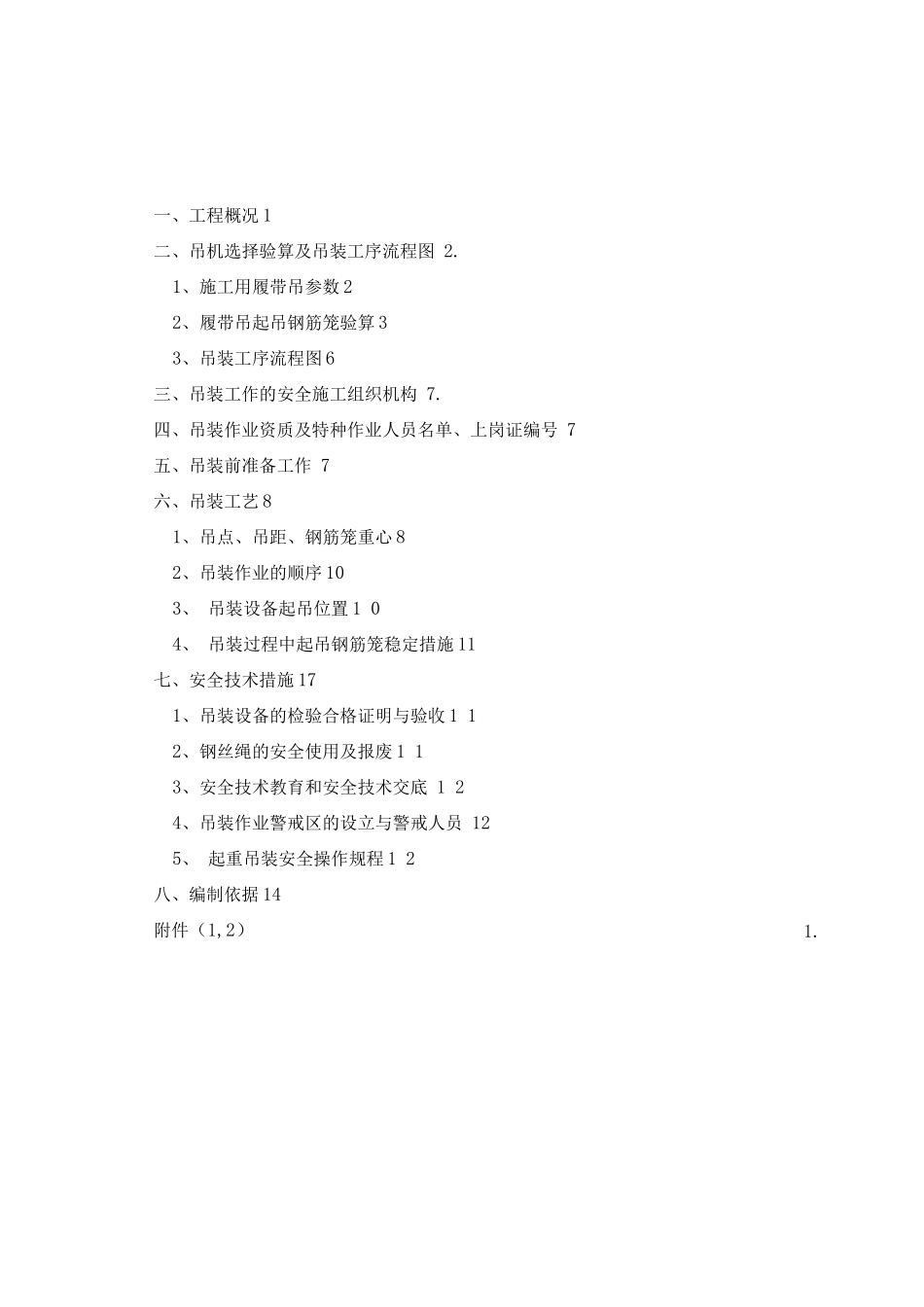

一、工程概况 1二、吊机选择验算及吊装工序流程图 2.1、施工用履带吊参数 22、履带吊起吊钢筋笼验算 33、吊装工序流程图 6三、吊装工作的安全施工组织机构 7.四、吊装作业资质及特种作业人员名单、上岗证编号 7五、吊装前准备工作 7六、吊装工艺 81、吊点、吊距、钢筋笼重心 82、吊装作业的顺序 103、 吊装设备起吊位置 1 04、 吊装过程中起吊钢筋笼稳定措施 11七、安全技术措施 171、吊装设备的检验合格证明与验收 1 12、钢丝绳的安全使用及报废 1 13、安全技术教育和安全技术交底 1 24、吊装作业警戒区的设立与警戒人员 125、 起重吊装安全操作规程 1 2八、编制依据 14附件（1,2）1.4.一、工程概况（1）工程地理位置本工程为广州市轨道交通九号线 3 标段，包括两站（花城路站、花果山公园站） 三区间（广州北站花城路站区间、花城路站花果山公园站区间和花果山公园 站〜〜~花都广场站区间。［花城路站］位于秀全大道与花城路的十字路西侧，呈东西走向。标准段宽 19.7m,基坑深度约 16.24m。围护结构采纳地下连续墙+3 道内支撑（2 道砼支撑+1 道钢支撑），连续墙深约 19m,大部分连续墙需入岩约 8.5m。花城路站大范围的下伏基岩为石炭系石磴子组 灰岩，溶洞、土洞、溶沟、溶槽发育，溶洞和土洞多为无充填或半充填状态。在连 续墙施工前需对溶、土洞进行处理。围护结构为 8mm 厚地下连续墙，墙体采纳 C30 混凝土。施工时，为保证结构 净空尺寸，连续墙外放 1〜150mm。施工内容为本站地下连续墙围护结构和车站结构土建工程。工程施工时所 需要的起重吊装工序有：桩架设备安装、钢筋网吊放、浇灌机械安装等。钢筋 网吊放主要采纳一台 1T 履带式起重机按“退吊”方式起吊，履带吊边退边提 钩，必要时采纳一台 25T 汽车吊配合进行。（2）影响因素一一气候广州市位于北回归线以南，气候类型属于南亚热带季风气候。全年降水丰沛， 雨季明显，日照充足。夏季炎热，冬季一般比较温暖。在季风环流控制是，冬半年（9 月至翌年 3 月）受大陆冷高压影响，吹偏北风， 天气相对干燥，降水较少；夏半年（4 月至 8 月）受海洋性气流的影响，吹偏南风， 天气炎热，降水量大。每年 5、10 月是热带气旋的强活动季节，7、9 月是台风盛行 季节。二、吊机选择验算及吊装工序流程图1、施工用履带吊参数为满足最不利条件下的钢筋笼吊装要求，我单位拟定采纳抚顺挖掘机制造有限 责任公司生产的 QUY1A 1...
