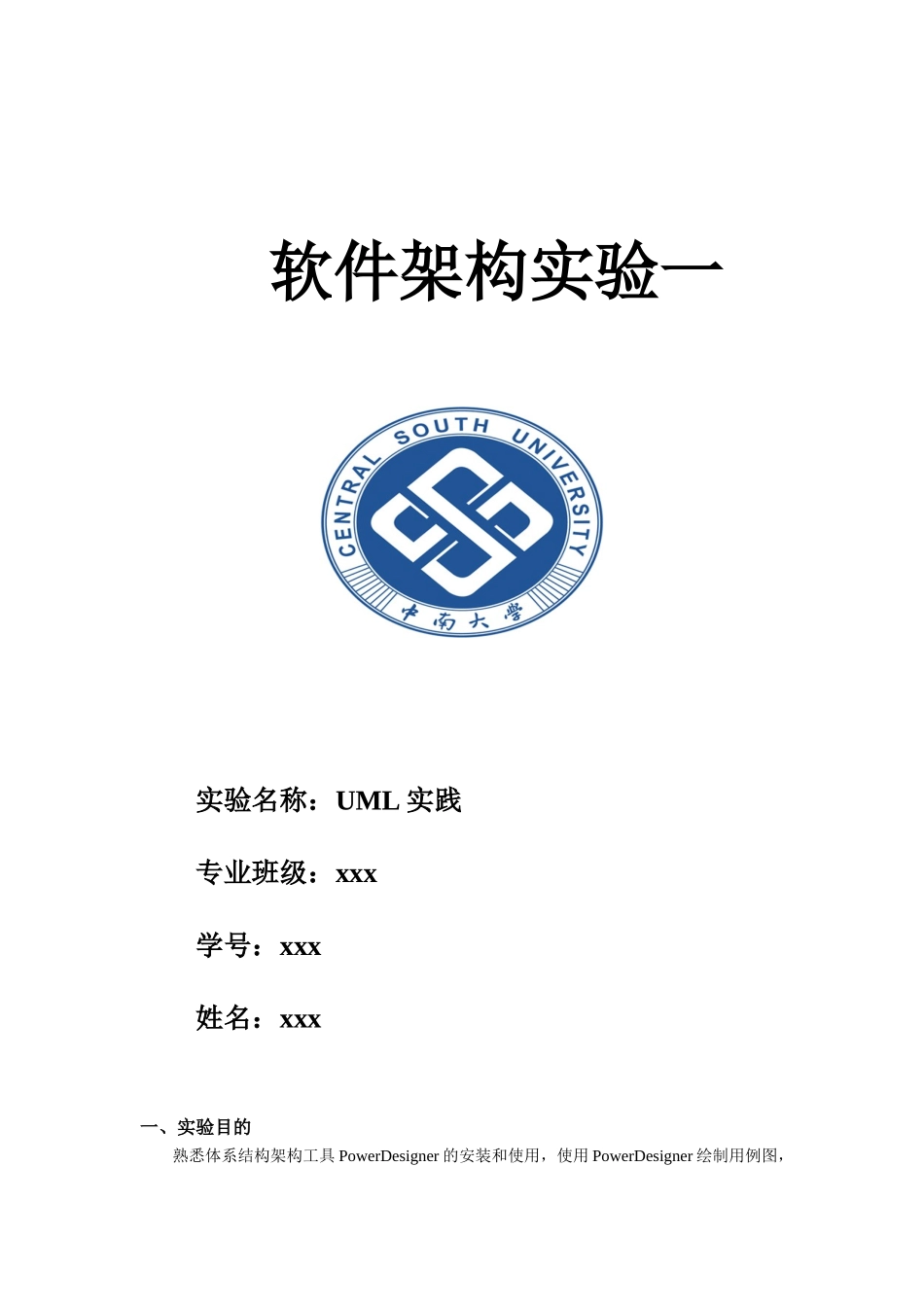

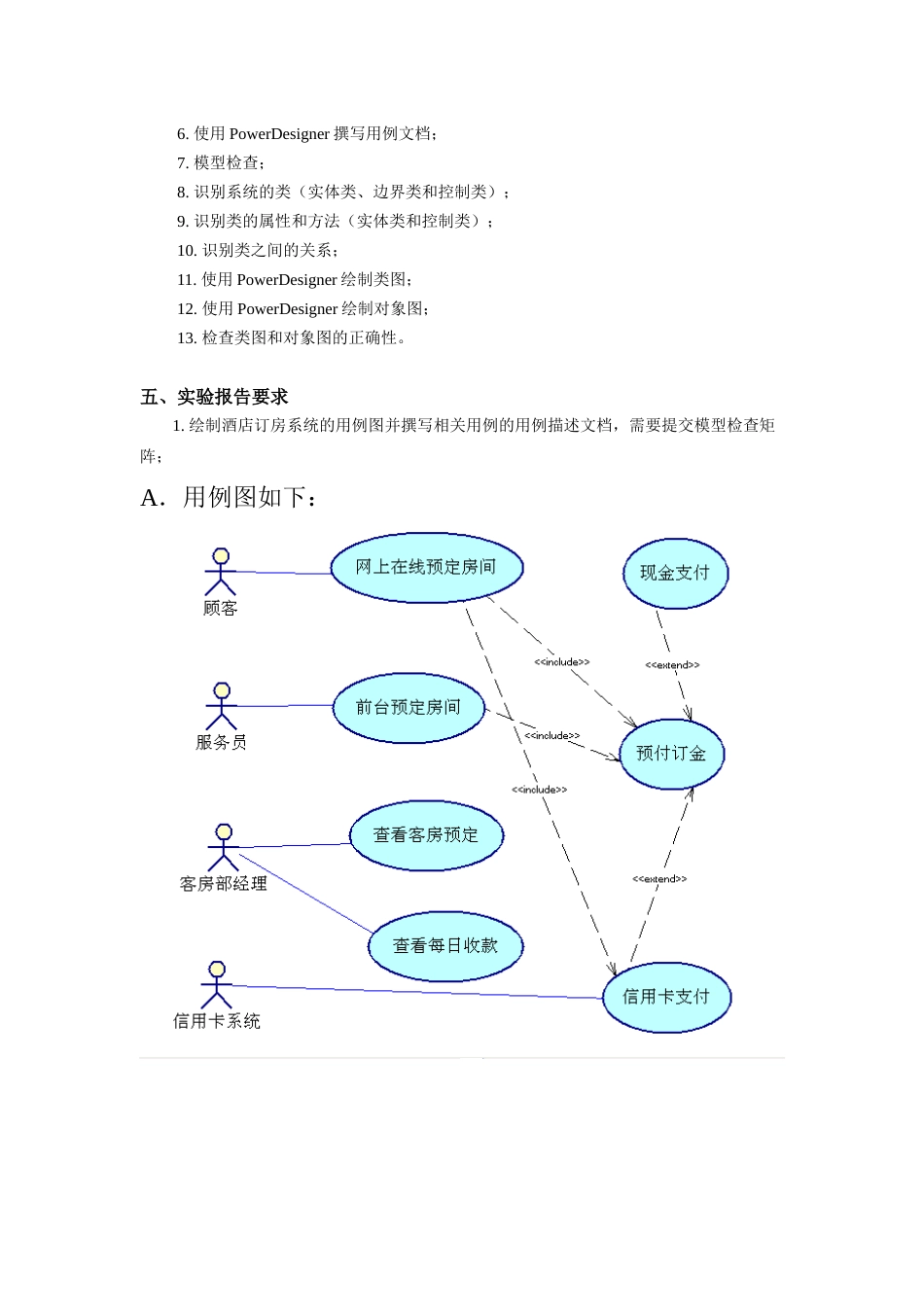

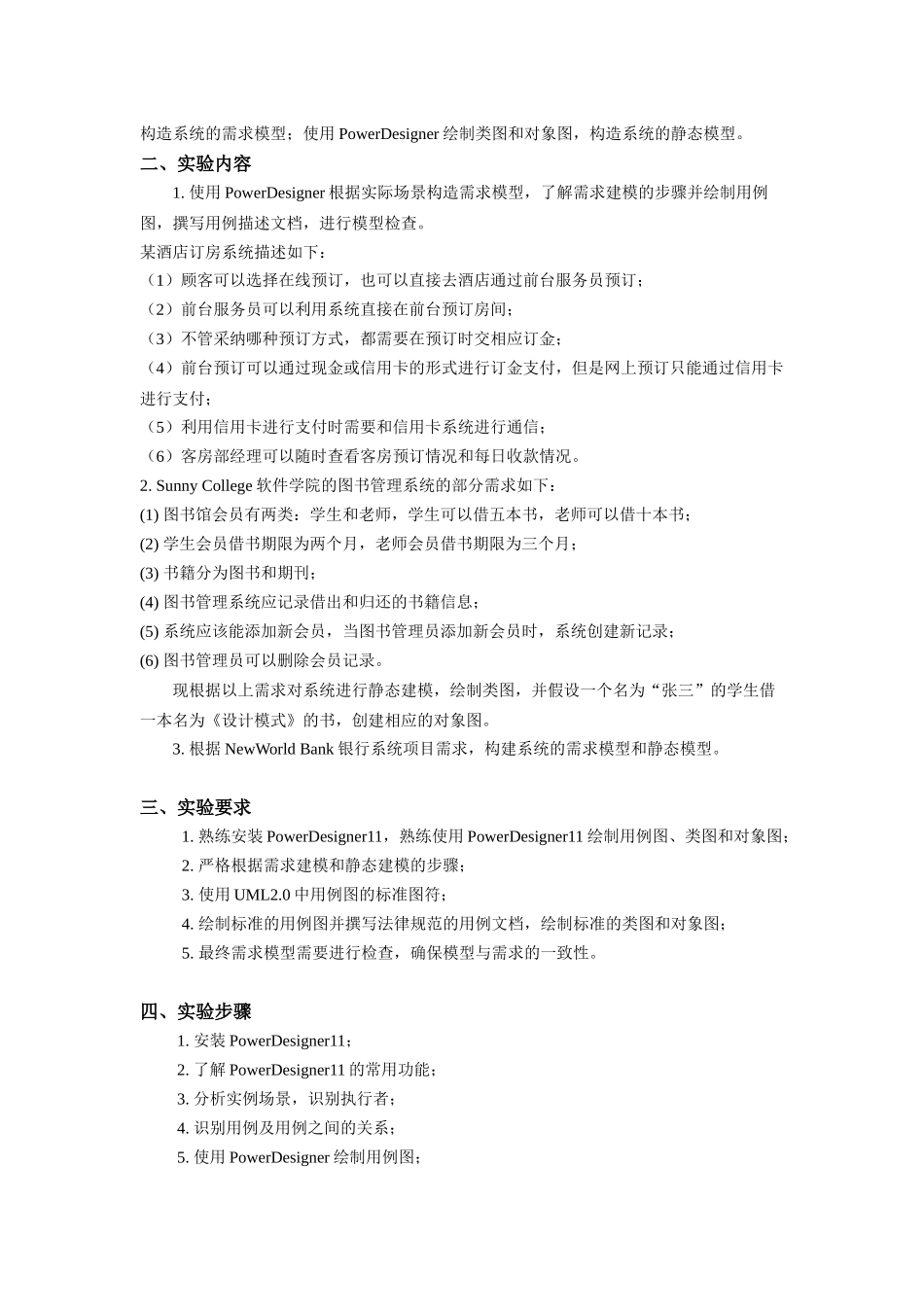

软件架构实验一 实验名称：UML 实践 专业班级：xxx 学号：xxx 姓名：xxx一、实验目的熟悉体系结构架构工具 PowerDesigner 的安装和使用，使用 PowerDesigner 绘制用例图，构造系统的需求模型；使用 PowerDesigner 绘制类图和对象图，构造系统的静态模型。二、实验内容1. 使用 PowerDesigner 根据实际场景构造需求模型，了解需求建模的步骤并绘制用例图，撰写用例描述文档，进行模型检查。某酒店订房系统描述如下：（1）顾客可以选择在线预订，也可以直接去酒店通过前台服务员预订；（2）前台服务员可以利用系统直接在前台预订房间；（3）不管采纳哪种预订方式，都需要在预订时交相应订金；（4）前台预订可以通过现金或信用卡的形式进行订金支付，但是网上预订只能通过信用卡进行支付；（5）利用信用卡进行支付时需要和信用卡系统进行通信；（6）客房部经理可以随时查看客房预订情况和每日收款情况。2. Sunny College 软件学院的图书管理系统的部分需求如下：(1) 图书馆会员有两类：学生和老师，学生可以借五本书，老师可以借十本书；(2) 学生会员借书期限为两个月，老师会员借书期限为三个月；(3) 书籍分为图书和期刊；(4) 图书管理系统应记录借出和归还的书籍信息；(5) 系统应该能添加新会员，当图书管理员添加新会员时，系统创建新记录；(6) 图书管理员可以删除会员记录。现根据以上需求对系统进行静态建模，绘制类图，并假设一个名为“张三”的学生借一本名为《设计模式》的书，创建相应的对象图。3. 根据 NewWorld Bank 银行系统项目需求，构建系统的需求模型和静态模型。三、实验要求1. 熟练安装 PowerDesigner11，熟练使用 PowerDesigner11 绘制用例图、类图和对象图；2. 严格根据需求建模和静态建模的步骤；3. 使用 UML2.0 中用例图的标准图符；4. 绘制标准的用例图并撰写法律规范的用例文档，绘制标准的类图和对象图；5. 最终需求模型需要进行检查，确保模型与需求的一致性。四、实验步骤1. 安装 PowerDesigner11；2. 了解 PowerDesigner11 的常用功能；3. 分析实例场景，识别执行者；4. 识别用例及用例之间的关系；5. 使用 PowerDesigner 绘制用例图；6. 使用 PowerDesigner 撰写用例文档；7. 模型检查；8. 识别系统的类（实体类、边界类和控制类）；9. 识别类的属性和方法（实体类和控制类）；10. 识别类之间的关系；11. 使用 PowerDesigner 绘制类图；12. 使用 PowerDesign...
