轻钢屋面施工方案VIP专享

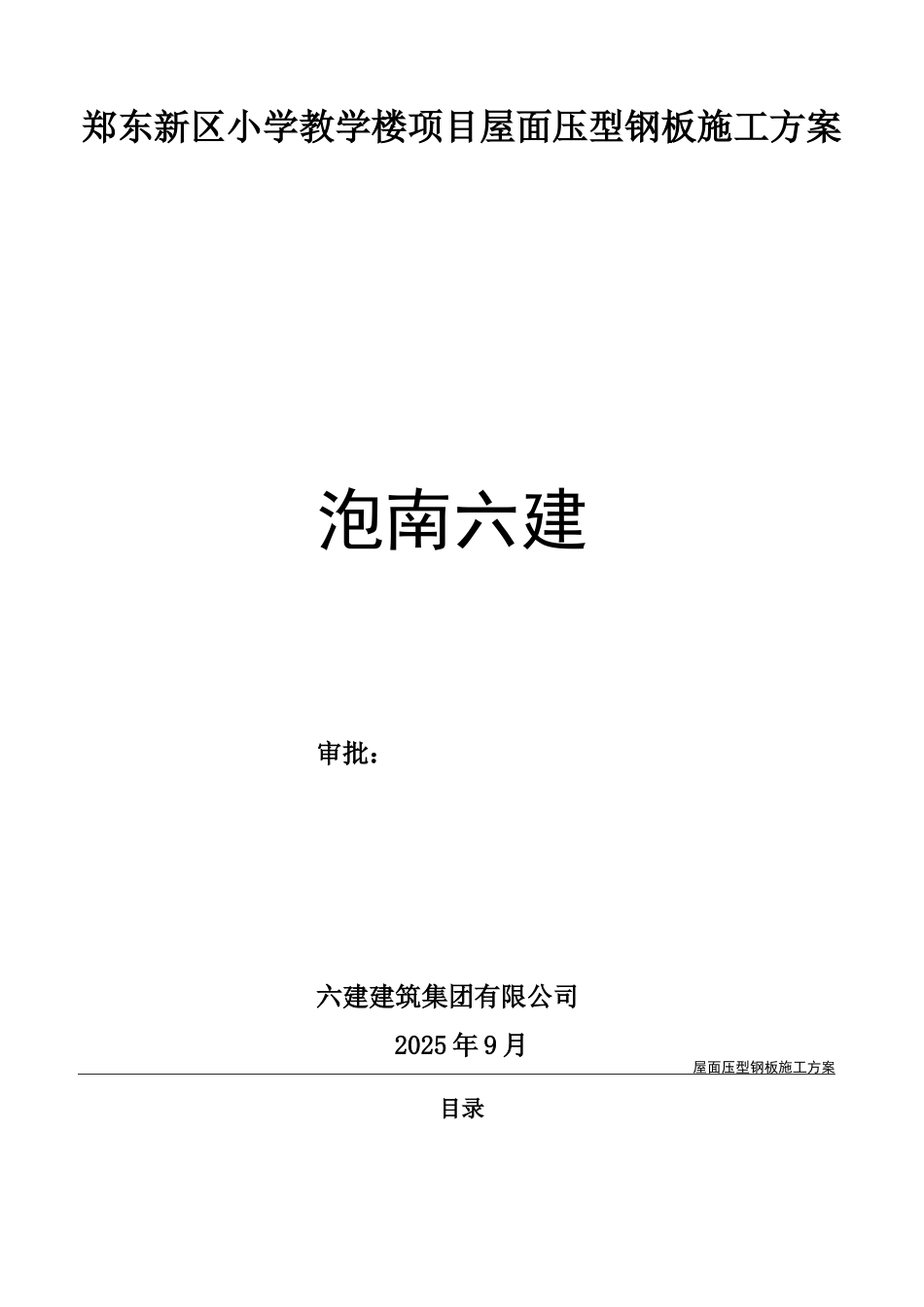

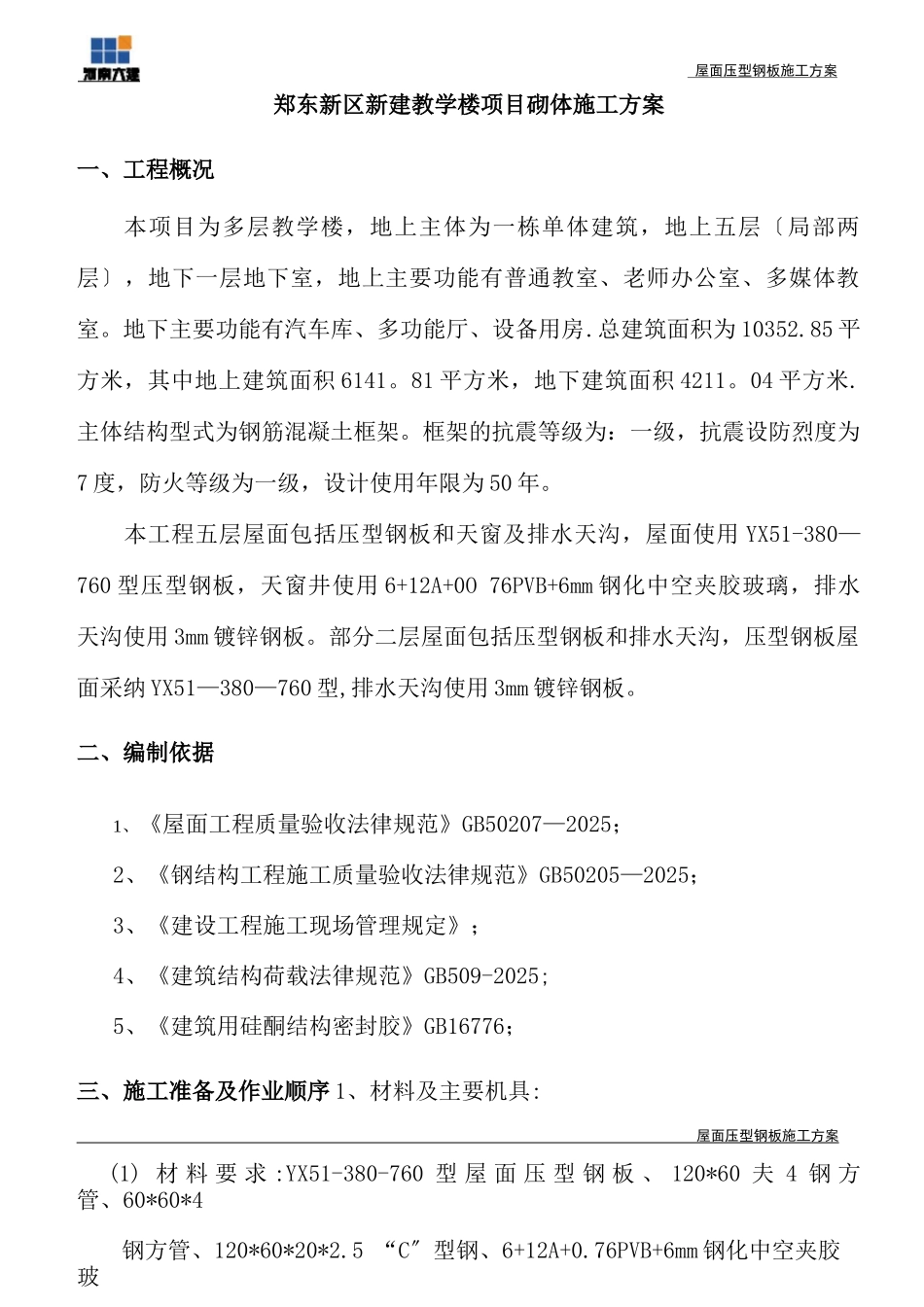

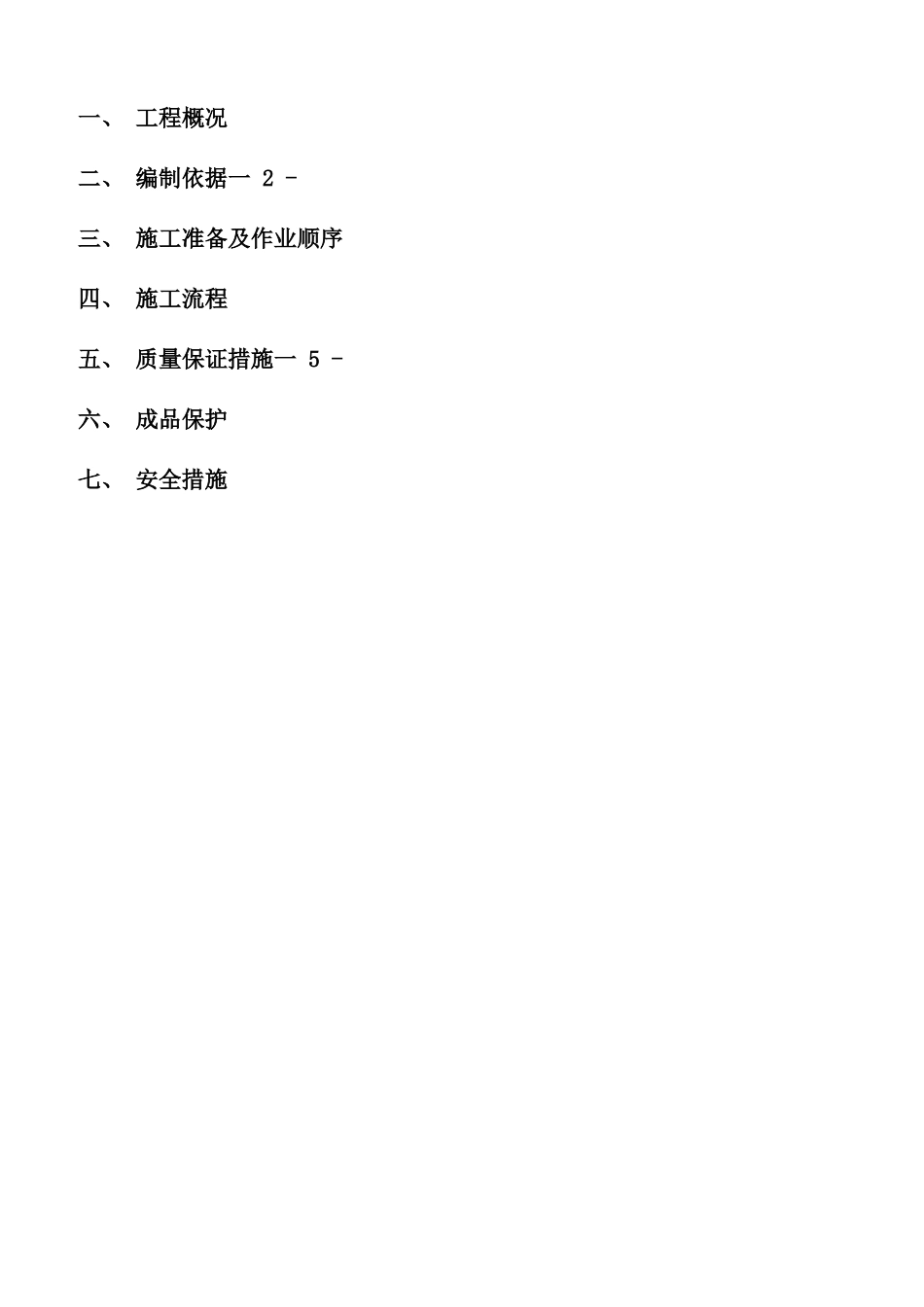

郑东新区小学教学楼项目屋面压型钢板施工方案泡南六建审批：六建建筑集团有限公司2025 年 9 月屋面压型钢板施工方案目录一、 工程概况二、 编制依据一 2 -三、 施工准备及作业顺序四、 施工流程五、 质量保证措施一 5 -六、 成品保护七、 安全措施郑东新区新建教学楼项目砌体施工方案一、工程概况本项目为多层教学楼，地上主体为一栋单体建筑，地上五层〔局部两层〕，地下一层地下室，地上主要功能有普通教室、老师办公室、多媒体教室。地下主要功能有汽车库、多功能厅、设备用房.总建筑面积为 10352.85 平方米，其中地上建筑面积 6141。81 平方米，地下建筑面积 4211。04 平方米.主体结构型式为钢筋混凝土框架。框架的抗震等级为：一级，抗震设防烈度为7 度，防火等级为一级，设计使用年限为 50 年。本工程五层屋面包括压型钢板和天窗及排水天沟，屋面使用 YX51-380—760 型压型钢板，天窗井使用 6+12A+0O 76PVB+6mm 钢化中空夹胶玻璃，排水天沟使用 3mm 镀锌钢板。部分二层屋面包括压型钢板和排水天沟，压型钢板屋面采纳 YX51—380—760 型,排水天沟使用 3mm 镀锌钢板。二、编制依据1、《屋面工程质量验收法律规范》GB50207—2025；2、《钢结构工程施工质量验收法律规范》GB50205—2025；3、《建设工程施工现场管理规定》；4、《建筑结构荷载法律规范》GB509-2025;5、《建筑用硅酮结构密封胶》GB16776；三、施工准备及作业顺序 1、材料及主要机具:屋面压型钢板施工方案(1) 材 料 要 求 :YX51-380-760 型 屋 面 压 型 钢 板 、 120*60 夫 4 钢 方管、60*60*4钢方管、120*60*20*2.5 “C〞型钢、6+12A+0.76PVB+6mm 钢化中空夹胶玻屋面压型钢板施工方案璃、3mm 镀锌钢板排水槽、2M12 夫 160 化学锚栓、银灰色防锈漆、密封胶等。(2) 主要机具有：笤帚、方尺、经纬仪、墨斗、直角尺、切割机、电焊机、小线、水平尺、手提电钻等。2、作业条件:(1)屋面面层施工结束,并清理洁净;(2)熟悉图纸，仔细领悟设计意图;(3)图纸中材料进场及时报验,确认材料合格后方可施工;四、施工流程结构层检查一测量放线一构件位置处的基层处理一檩条安装及固定一支架安装一采光井玻璃安装一内天沟安装一屋面板安装一泛水板安装1、结构检查:检查轴线位置是否准确.检验结构层标高是否一致.假如同一结构层高差大于 8mm,需要用钢垫或者橡胶垫进行处理。2、测量放线:确定标高后，根据轴线位置用墨斗弹线确定镀锌角码...
