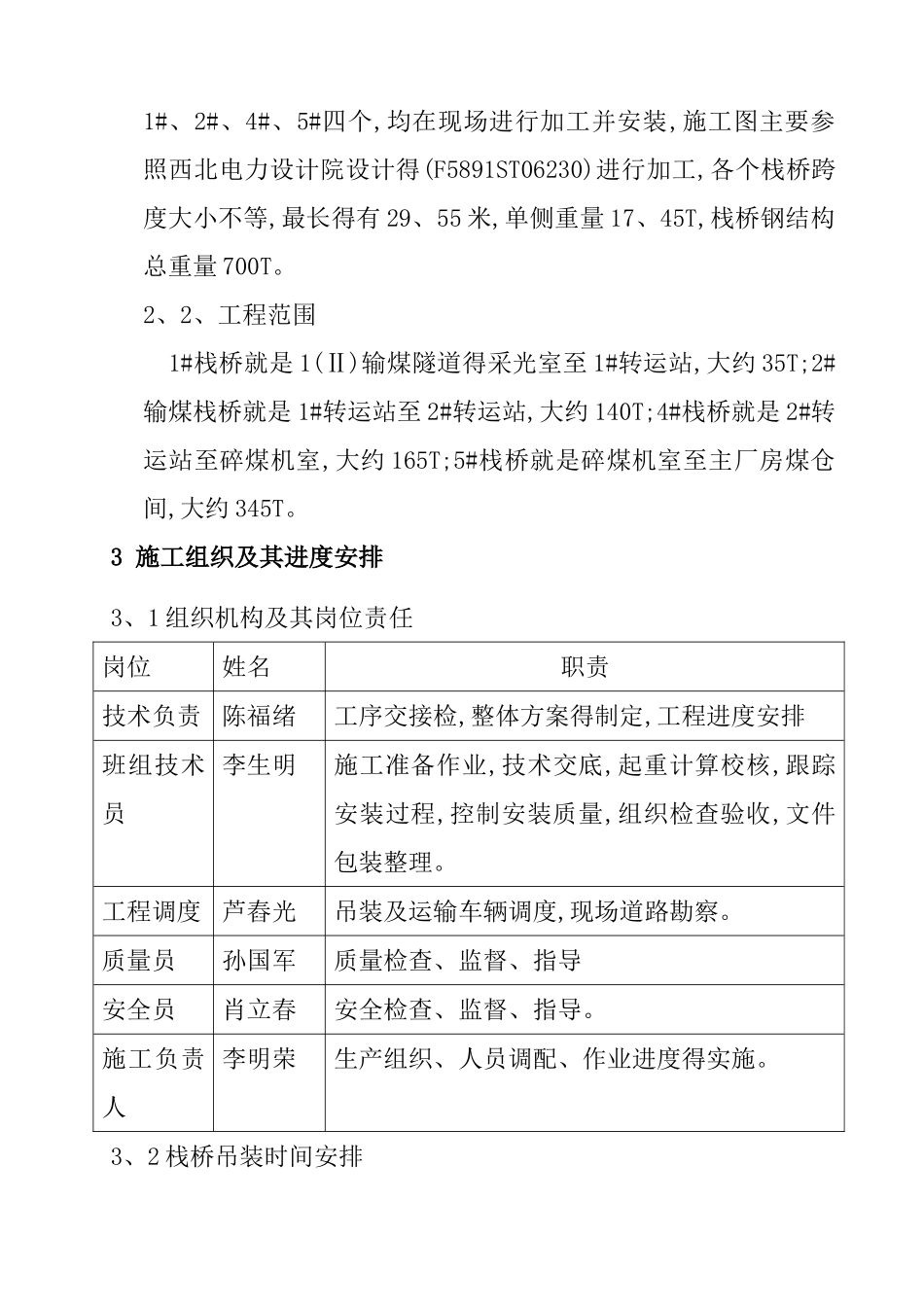

金昌市热电联产(2×330MW)工程输煤栈桥钢结构制 装 方 案编制: 审核: 批准: 年 月 日栈桥钢结构制装方案1 编制依据2工程概况及其特点2、1、本工程为(2×330MW)亚临界间接空冷双抽供热机组,同步建 设 脱 硫 、 脱 硝 设 施 , 四 台 330MW 发 电 机 组 。 输 煤 栈 桥 分序号名 称版 次来 源1施工图及其设计说明F5891ST0623 西北电力设计院2电力建设安全工作规程《火力发电厂》DL5009、120253火电施工质量检验及评定标准1996年版4建筑钢结构焊接法律规范JGJ812025J2182025年版5钢结构工程施工质量验收法律规范GB 50205—20012025年版6火电发电厂焊接技术规程DL/T86920251#、2#、4#、5#四个,均在现场进行加工并安装,施工图主要参照西北电力设计院设计得(F5891ST06230)进行加工,各个栈桥跨度大小不等,最长得有 29、55 米,单侧重量 17、45T,栈桥钢结构总重量 700T。2、2、工程范围 1#栈桥就是 1(Ⅱ)输煤隧道得采光室至 1#转运站,大约 35T;2#输煤栈桥就是 1#转运站至 2#转运站,大约 140T;4#栈桥就是 2#转运站至碎煤机室,大约 165T;5#栈桥就是碎煤机室至主厂房煤仓间,大约 345T。3 施工组织及其进度安排3、1 组织机构及其岗位责任岗位姓名职责技术负责陈福绪工序交接检,整体方案得制定,工程进度安排班组技术员李生明施工准备作业,技术交底,起重计算校核,跟踪安装过程,控制安装质量,组织检查验收,文件包装整理。工程调度芦舂光吊装及运输车辆调度,现场道路勘察。质量员孙国军质量检查、监督、指导安全员肖立春安全检查、监督、指导。施工负责人李明荣生产组织、人员调配、作业进度得实施。3、2 栈桥吊装时间安排工程名称吊装时间安排1#栈桥2013 年 3 月 5 日 2013 年 3 月 7 日2#栈桥2013 年 3 月 8 日 2013 年 3 月 18 日4#栈桥2013 年 3 月 19 日 2013 年 3 月 30 日5#栈桥2013 年 5 月 15 日 2013 年 6 月 15 日4、施工准备4、1 施工前准备4、1、1 组织建设人员与施工人员熟悉图纸、技术文件资料,了解输煤栈桥得结构形式,质量标准及安装方法,组织图纸会审。4、1.2 输煤栈桥依吊装特点保证在地面预拼并连续吊装作业。4、1、3 施工机具与施工人员到位。4、1、4 输煤栈桥基础混凝土及预埋螺栓验收复核合格。4、1、5 进入施工现场道路通畅,满足施工要求。 4、1、6 施工区域及设备堆放场平整不影响施工,不影响钢结构运输、卸车及吊装准备。 4、1...
