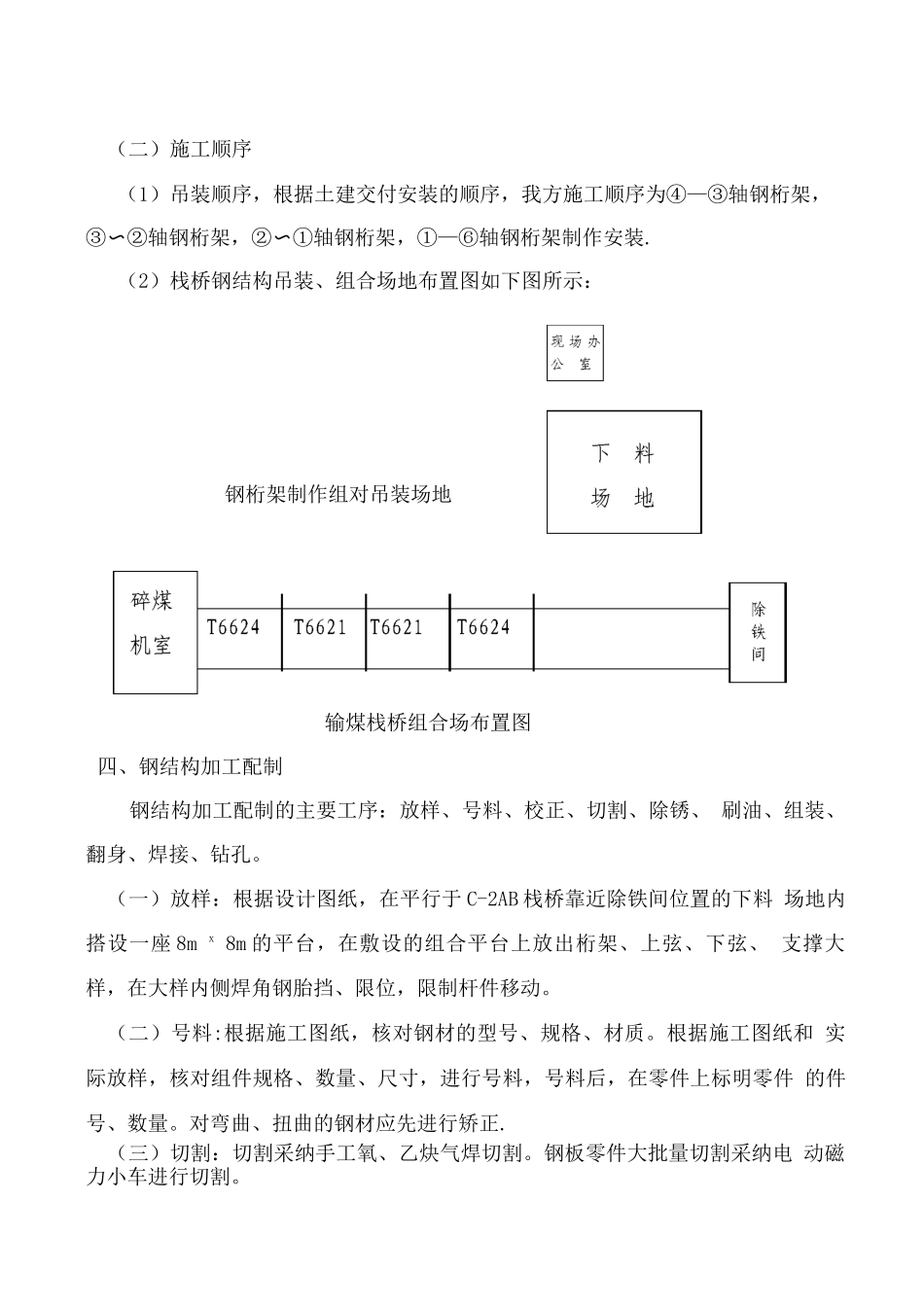

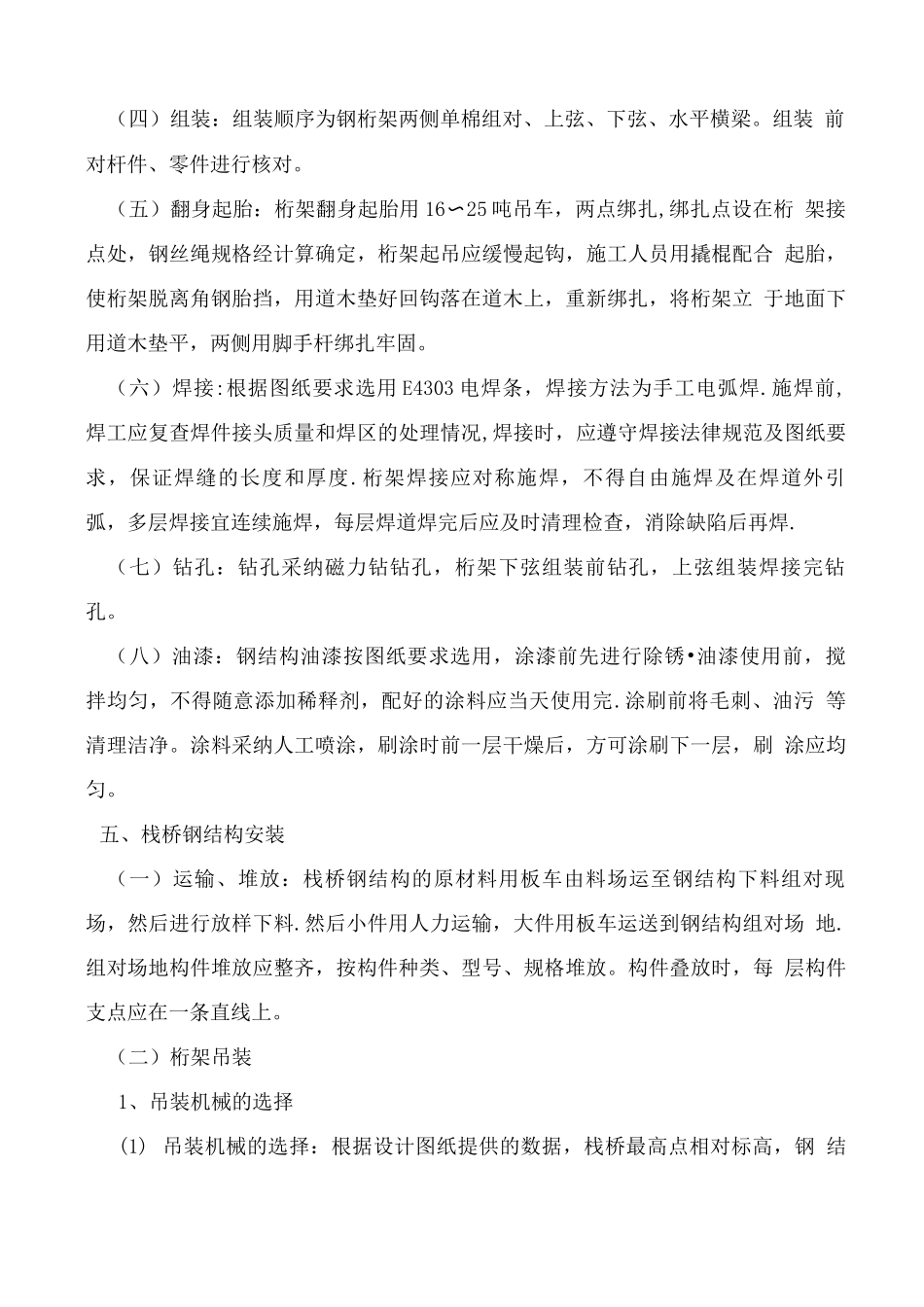

输煤栈桥钢结构施工方案一、工程概况本工程为中国电力投资有限公司新建 2 x 3MW 发电机组燃油、输煤系 统机电设备安装工程。本阶段的施工内容为自除铁间⑥轴碎煤机室④轴〜C -2AB 皮带传输系统钢结构制作安装工程。钢构架框架全长 90m,共分为 4 棉，单棉桁架宽度 6.6m.中间两棉长 21m，约 25t;头尾两棉长 24m，约 28t。二、编制依据1、输煤栈桥钢结构设计施工图纸2、《钢结构工程施工质量验收法律规范》GB50205-213、《钢结构焊接与验收法律规范》JBJ81-224、《钢结构工程施工质量检验评定标准》GB50211-955、《建筑机械使用安全技术规程》JGJ33-866、《混凝土工程施工质量验收法律规范》GB50204-227、《火电施工质量检验及评定标准》（建筑工程篇）8、《电力建设施工及验收法律规范》（建筑工程篇）9、《电力建设安全工作规程》（建筑工程篇）三、钢结构施工顺序及工艺流程（一）钢结构施工工艺流程输煤栈桥施工工艺流程如下图所示：（二）施工顺序（1）吊装顺序，根据土建交付安装的顺序，我方施工顺序为④—③轴钢桁架，③②轴钢桁架，②①轴钢桁架，①—⑥轴钢桁架制作安装〜〜.（2）栈桥钢结构吊装、组合场地布置图如下图所示：输煤栈桥组合场布置图四、钢结构加工配制钢结构加工配制的主要工序：放样、号料、校正、切割、除锈、 刷油、组装、翻身、焊接、钻孔。（一）放样：根据设计图纸，在平行于 C-2AB 栈桥靠近除铁间位置的下料 场地内搭设一座 8m x 8m 的平台，在敷设的组合平台上放出桁架、上弦、下弦、 支撑大样，在大样内侧焊角钢胎挡、限位，限制杆件移动。（二）号料:根据施工图纸，核对钢材的型号、规格、材质。根据施工图纸和 实际放样，核对组件规格、数量、尺寸，进行号料，号料后，在零件上标明零件 的件号、数量。对弯曲、扭曲的钢材应先进行矫正.（三）切割：切割采纳手工氧、乙炔气焊切割。钢板零件大批量切割采纳电 动磁力小车进行切割。钢桁架制作组对吊装场地（四）组装：组装顺序为钢桁架两侧单棉组对、上弦、下弦、水平横梁。组装 前对杆件、零件进行核对。（五）翻身起胎：桁架翻身起胎用 16〜25 吨吊车，两点绑扎,绑扎点设在桁 架接点处，钢丝绳规格经计算确定，桁架起吊应缓慢起钩，施工人员用撬棍配合 起胎，使桁架脱离角钢胎挡，用道木垫好回钩落在道木上，重新绑扎，将桁架立 于地面下用道木垫平，两侧用脚手杆绑扎牢固。（六）焊接:根据图纸要求选用 E4303 电焊条，焊接方...
