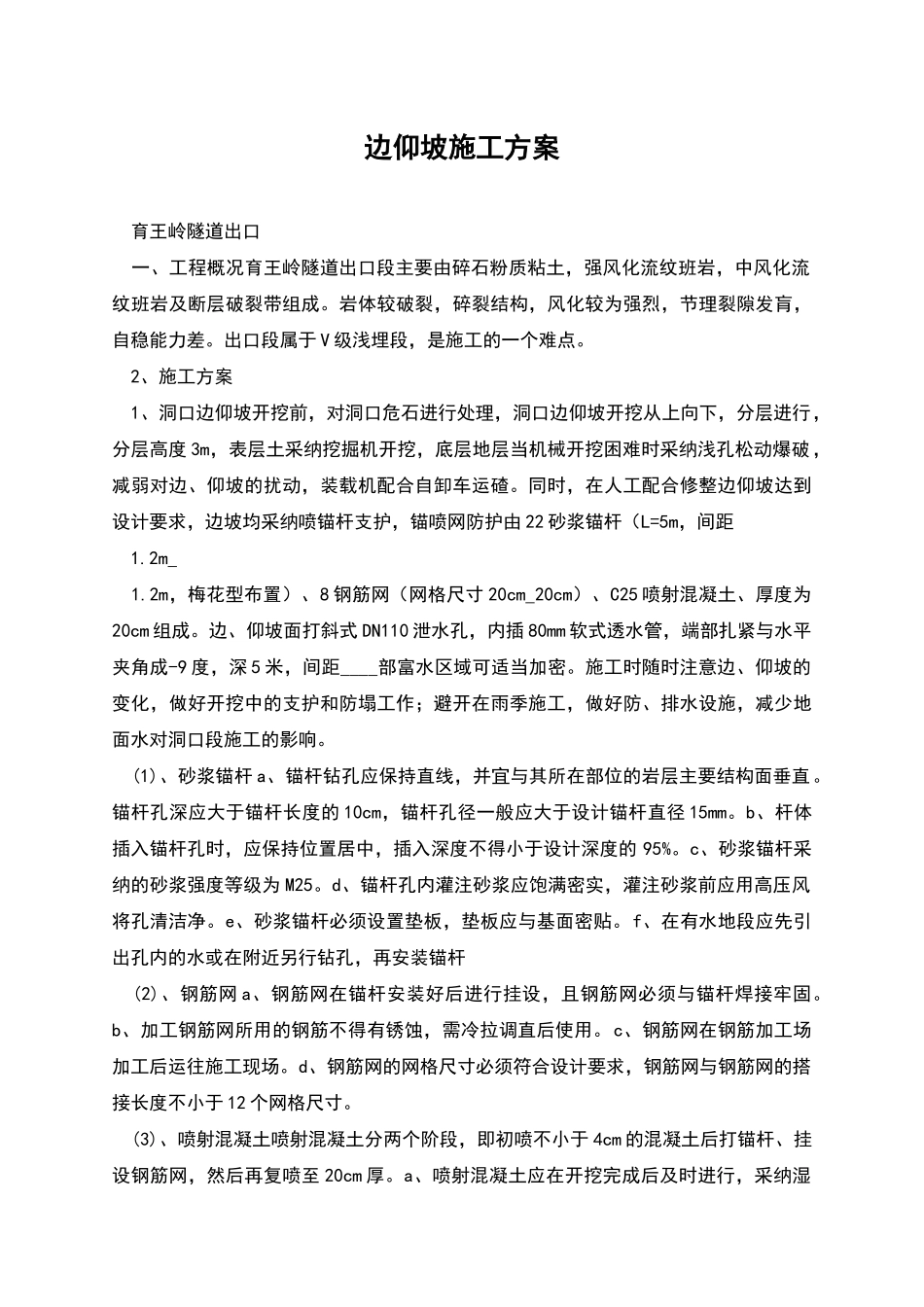

边仰坡施工方案 育王岭隧道出口 一、工程概况育王岭隧道出口段主要由碎石粉质粘土，强风化流纹班岩，中风化流纹班岩及断层破裂带组成。岩体较破裂，碎裂结构，风化较为强烈，节理裂隙发肓，自稳能力差。出口段属于 V 级浅埋段，是施工的一个难点。 2、施工方案 1、洞口边仰坡开挖前，对洞口危石进行处理，洞口边仰坡开挖从上向下，分层进行，分层高度 3m，表层土采纳挖掘机开挖，底层地层当机械开挖困难时采纳浅孔松动爆破，减弱对边、仰坡的扰动，装载机配合自卸车运碴。同时，在人工配合修整边仰坡达到设计要求，边坡均采纳喷锚杆支护，锚喷网防护由 22 砂浆锚杆（L=5m，间距 1.2m_ 1.2m，梅花型布置）、8 钢筋网（网格尺寸 20cm_20cm）、C25 喷射混凝土、厚度为20cm 组成。边、仰坡面打斜式 DN110 泄水孔，内插 80mm 软式透水管，端部扎紧与水平夹角成-9 度，深 5 米，间距____部富水区域可适当加密。施工时随时注意边、仰坡的变化，做好开挖中的支护和防塌工作；避开在雨季施工，做好防、排水设施，减少地面水对洞口段施工的影响。 (1)、砂浆锚杆 a、锚杆钻孔应保持直线，并宜与其所在部位的岩层主要结构面垂直。锚杆孔深应大于锚杆长度的 10cm，锚杆孔径一般应大于设计锚杆直径 15mm。b、杆体插入锚杆孔时，应保持位置居中，插入深度不得小于设计深度的 95%。c、砂浆锚杆采纳的砂浆强度等级为 M25。d、锚杆孔内灌注砂浆应饱满密实，灌注砂浆前应用高压风将孔清洁净。e、砂浆锚杆必须设置垫板，垫板应与基面密贴。f、在有水地段应先引出孔内的水或在附近另行钻孔，再安装锚杆 (2)、钢筋网 a、钢筋网在锚杆安装好后进行挂设，且钢筋网必须与锚杆焊接牢固。b、加工钢筋网所用的钢筋不得有锈蚀，需冷拉调直后使用。c、钢筋网在钢筋加工场加工后运往施工现场。d、钢筋网的网格尺寸必须符合设计要求，钢筋网与钢筋网的搭接长度不小于 12 个网格尺寸。 (3)、喷射混凝土喷射混凝土分两个阶段，即初喷不小于 4cm 的混凝土后打锚杆、挂设钢筋网，然后再复喷至 20cm 厚。a、喷射混凝土应在开挖完成后及时进行，采纳湿喷技术。喷射混凝土前，应检查坡面情况，清除松动岩土块。采纳高压风吹净受喷面 ；当受喷面渗水、集中出水点时，应进行处理。b、喷射混凝土时应根据施工工艺分段、分片，自下而上依次进行。分层喷射混凝土时，后一层喷射混凝土应在前一层终凝后（加速凝剂不小于 10min）进行。c、钢筋网背面应喷射...
