边坡防护工程施工作业指导书

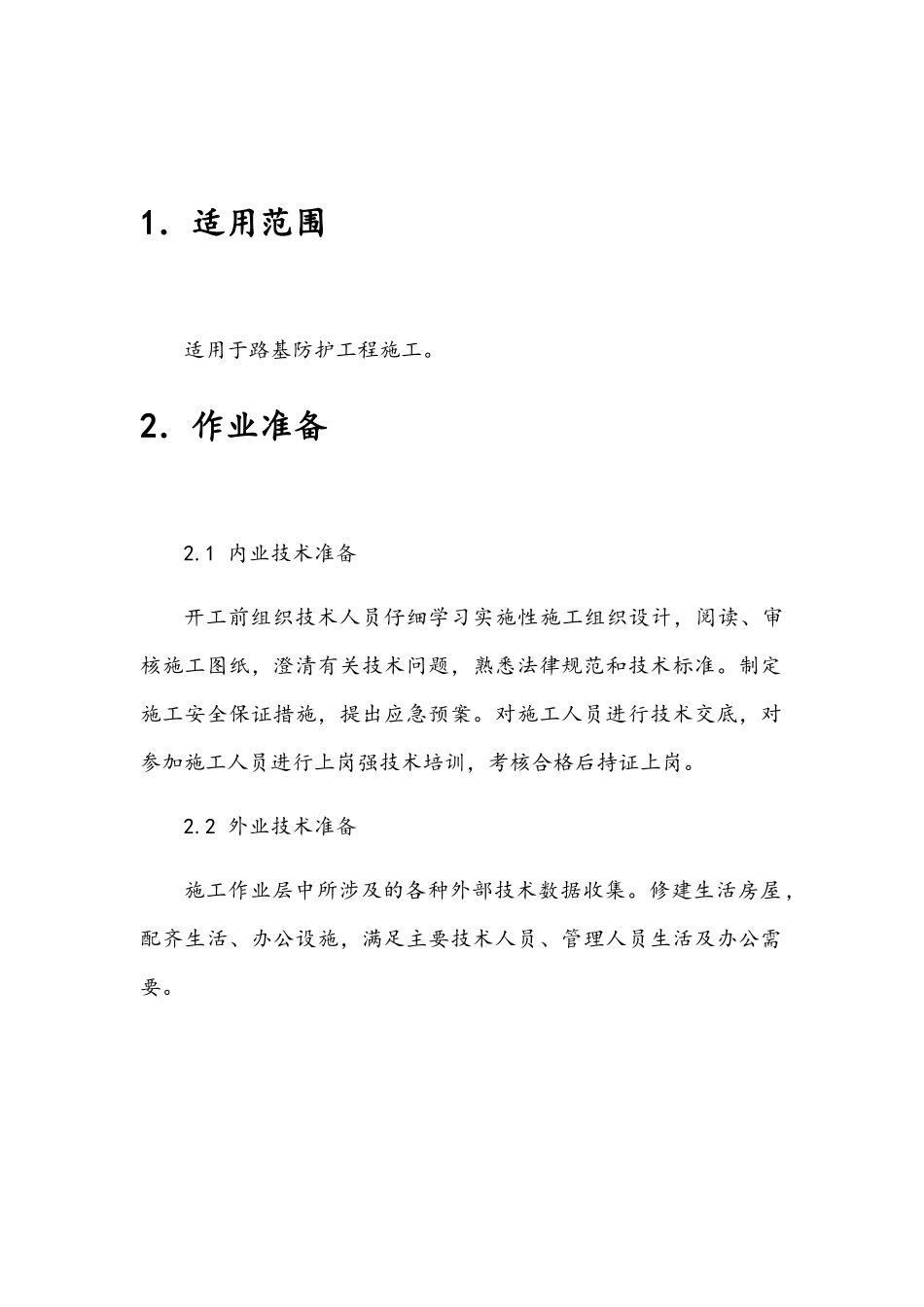

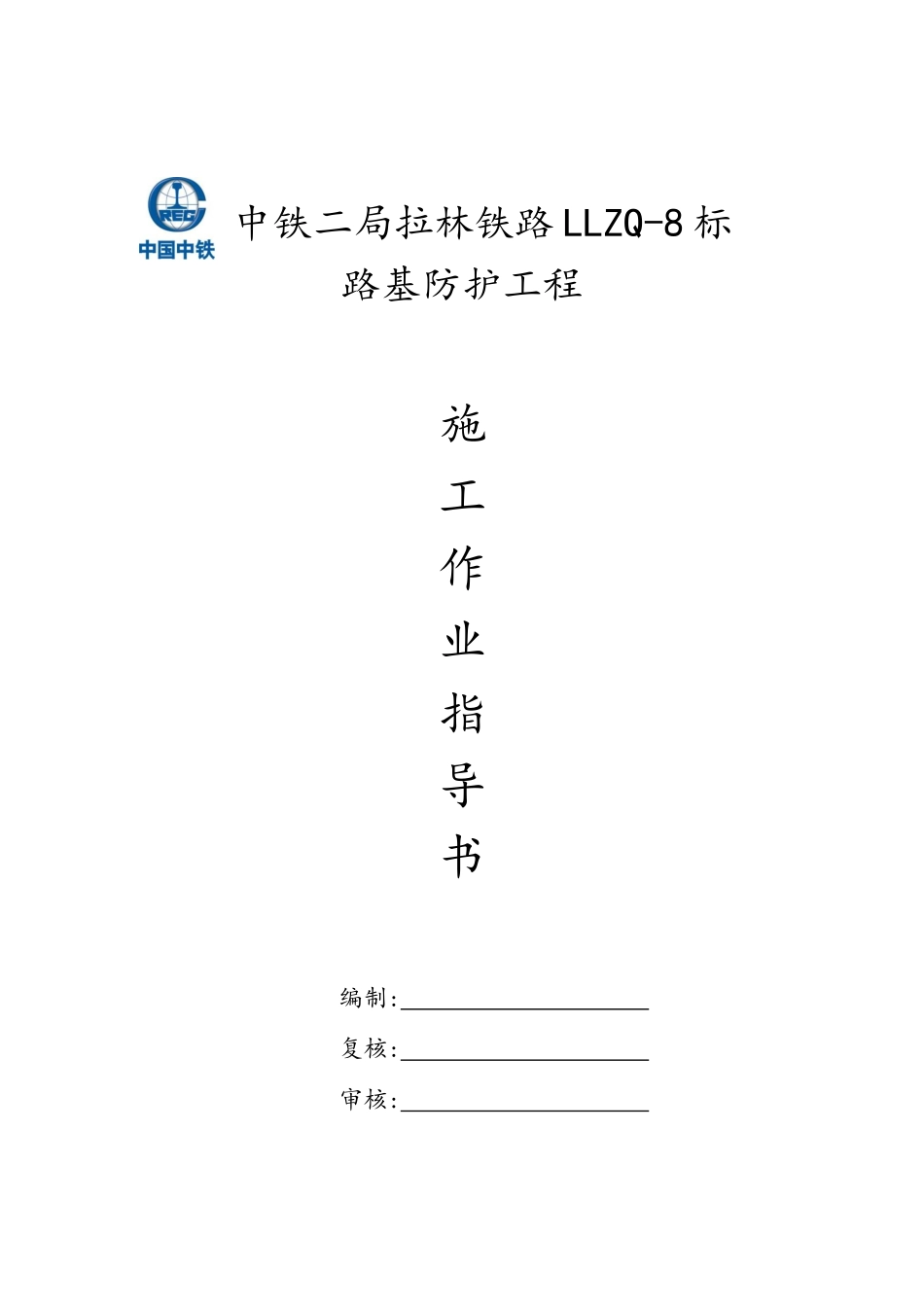

中铁二局拉林铁路 LLZQ-8 标路基防护工程施工作业指导书编制: 复核: 审核: 中铁二局拉林铁路 LLZQ-8 标第四项目经理部二○一六年九月1．适用范围适用于路基防护工程施工。2．作业准备2.1 内业技术准备开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗强技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要技术人员、管理人员生活及办公需要。3．技术要求使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。石质强度应符合设计要求。施工所用砂浆、混凝土，应用机械拌和，不应直接在砌风光上或路面上以人工拌和，并应随拌随用。4．施工程序与工艺流程4.1 施工程序路基边坡片石防护流程：施工准备→挖基→砌筑→勾缝养生；植物防护：施工准备→喷播操作→养护。挡墙：施工准备→挖基→现浇墙身砼→泄水孔、反滤层→回填。4.2 工艺流程 片石边坡施工工艺框图测 量 放 开工申请报告基 坑 开 挖工、料、机准备测量放样资料基 底 检 查沉降缝设置砌体养护砌筑坡面回填验收勾 缝5．施工要求5.1 路基防护及支挡的一般规定5.1.1 边坡防护当路基土石方施工时或完毕后，应及时进行路基防护施工。各类防护与加固应在稳定的基础或坡体上施工。设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求，且排水畅通。砌体及反滤层（或垫层）的材料、设置应符合设计要求。5.1.2 路基支挡岩体破裂或土质松软、有水地段，修建支挡结构应按结构要求适当分段，及时施工，不应长段拉开挖基。支挡结构基坑开挖前，应做好排水设施。基坑开挖后应及时进行基础及墙身施工，并做好墙后排水设施，及时回填或填筑路堤。支挡结构的各部尺寸应符合设计要求。支挡结构背后填料及压实度应符合设计要求。支挡结构端部伸入路堤或嵌入地层部分应与墙体一起施工。路堑支挡结构顶面应抹平与边坡相接，其间孔隙应填实并封闭。支挡结构与桥台连接时，应协调配合施工；必要时...
