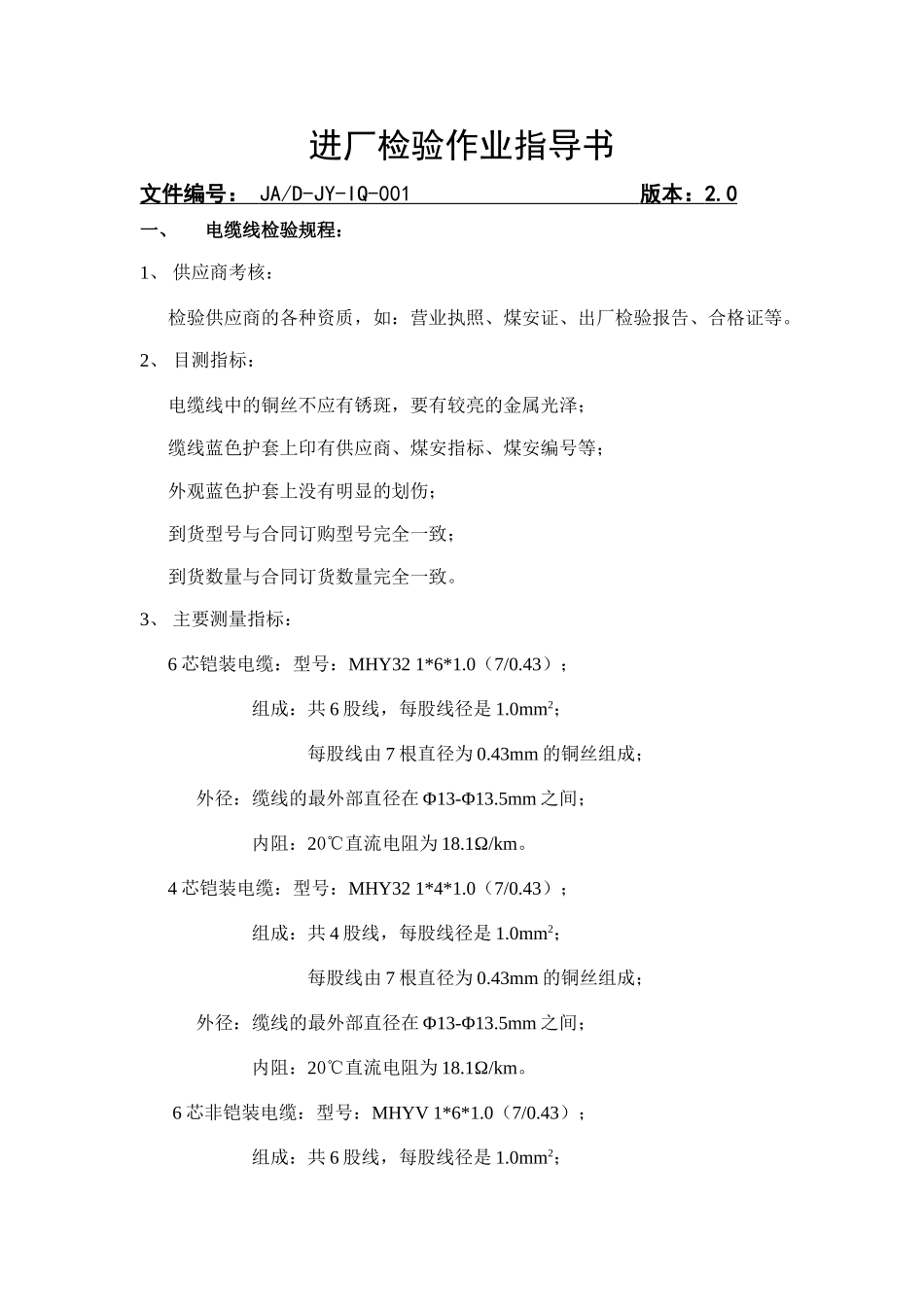

进厂检验作业指导书

文件编号：JA/D-JY-IQ-001版本编号：2.0 受控状态：进厂检验作业指导书（元器件、关键零部件）编制： 审核： 批准： 日期： 日期： 日期： 山 西 巨 安 电 子 技 术 有 限 公 司进厂检验作业指导书文件编号： JA/D-JY-IQ-001 版本： 2.0 一、电缆线检验规程：1、 供应商考核：检验供应商的各种资质，如：营业执照、煤安证、出厂检验报告、合格证等。2、 目测指标：电缆线中的铜丝不应有锈斑，要有较亮的金属光泽；缆线蓝色护套上印有供应商、煤安指标、煤安编号等；外观蓝色护套上没有明显的划伤；到货型号与合同订购型号完全一致；到货数量与合同订货数量完全一致。3、 主要测量指标：6 芯铠装电缆：型号：MHY32 1*6*1.0（7/0.43）；组成：共 6 股线，每股线径是 1.0mm2；每股线由 7 根直径为 0.43mm 的铜丝组成； 外径：缆线的最外部直径在 Φ13-Φ13.5mm 之间；内阻：20℃直流电阻为 18.1Ω/km。4 芯铠装电缆：型号：MHY32 1*4*1.0（7/0.43）；组成：共 4 股线，每股线径是 1.0mm2；每股线由 7 根直径为 0.43mm 的铜丝组成； 外径：缆线的最外部直径在 Φ13-Φ13.5mm 之间；内阻：20℃直流电阻为 18.1Ω/km。 6 芯非铠装电缆：型号：MHYV 1*6*1.0（7/0.43）；组成：共 6 股线，每股线径是 1.0mm2；每股线由 7 根直径为 0.43mm 的铜丝组成内阻：20℃直流电阻为 18.1Ω/km。4 芯非铠装电缆：a、型号：MHYV 1*4*1.0（7/0.43）；组成：共 4 股线，每股线径是 1.0mm2；每股线由 7 根直径为 0.43mm 的铜丝组成； 内阻：20℃直流电阻为 18.1Ω/km。b、型号：MHYV 1*4*0.75（7/0.37）；组成：共 4 股线，每股线径是 0.75mm2；每股线由 7 根直径为 0.37mm 的铜丝组成； 内阻：20℃直流电阻为 24.5Ω/km。4、 做好各项检验指标的入厂检验原始记录。二、连接器检验规程：1、 供应商考核：每批次都应有供应商的出厂检验报告、检验合格证等；到货型号数量与合同中的型号数量完全一致；2、 目测指标：表面做工精细，无明显的划伤痕迹；金属光泽比较好，无生锈等现象；内部各种附件佩带齐全；各处机械性能配合完好；插针松动检测（避开松动，转动等现象）3、 主要测量指标：a、航空插头 插针：2 只粗针：长度 31.0±0.1mm；前后外径分别是 Φ2.0±0.02mm、Φ2.90-0.05mm5 只细针：长度 31.0±0.1mm；前后外径分别是 Φ1.5±0.02mm、Φ2.50-0.05mm“o”型圈： ...
