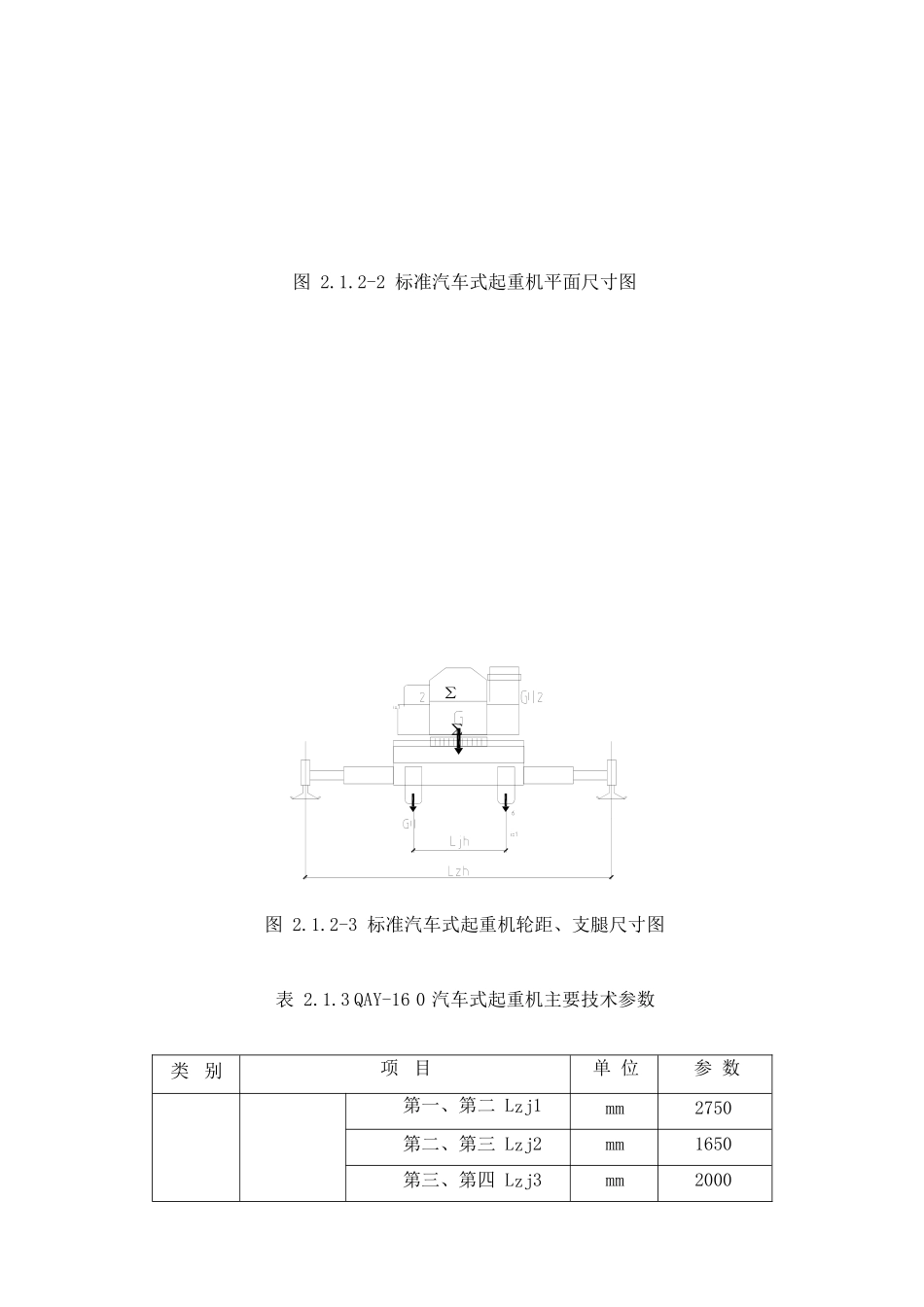

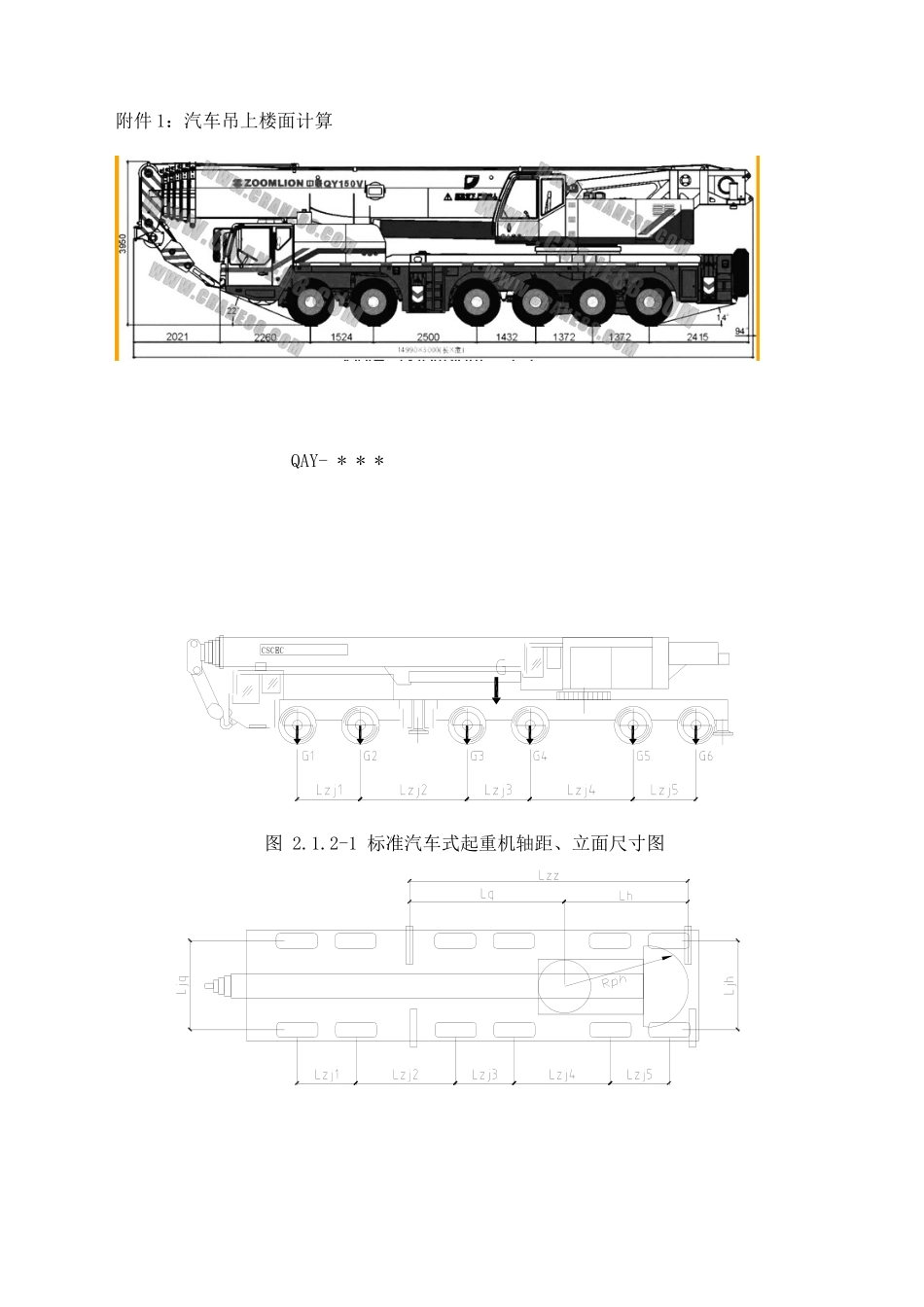

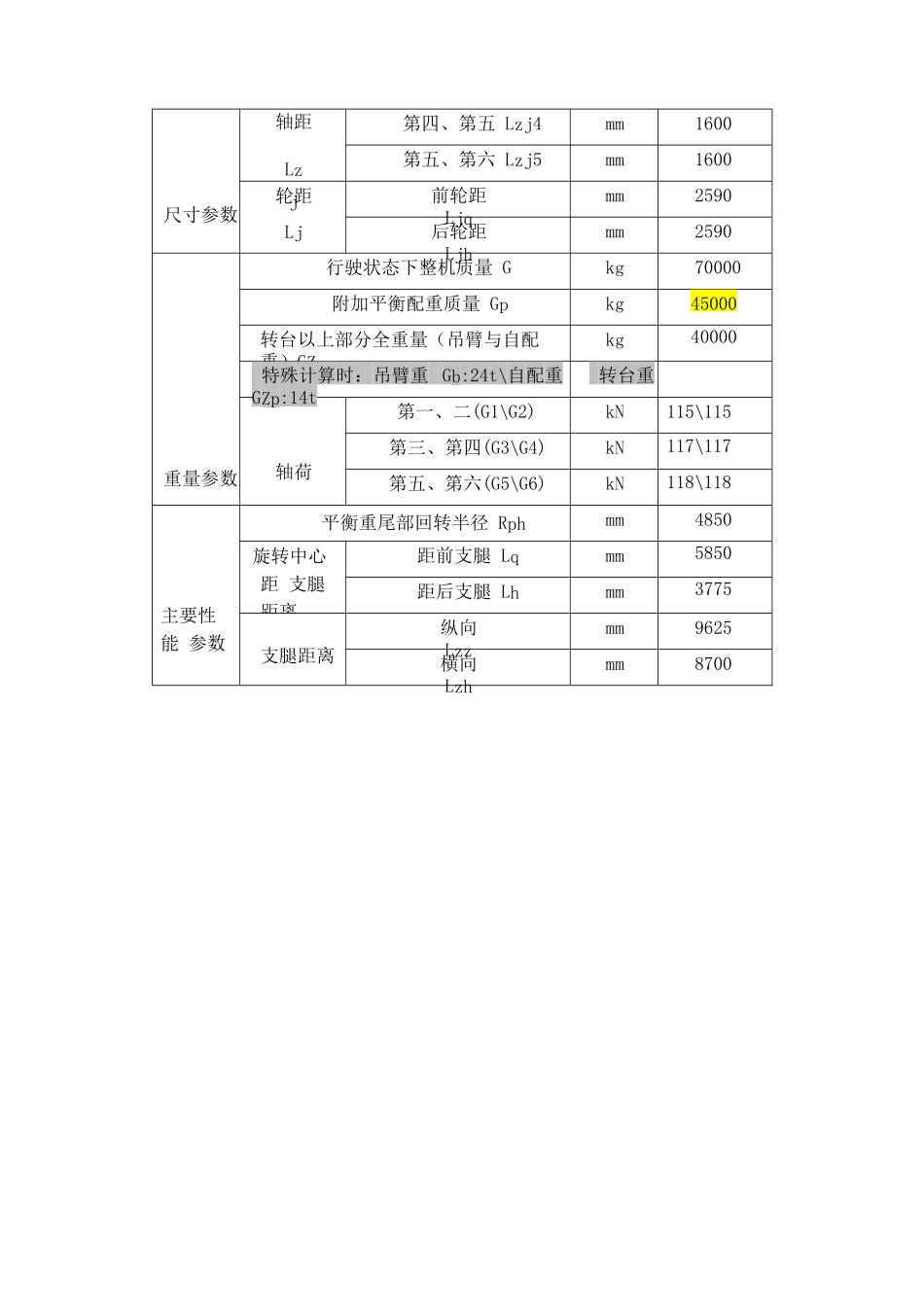

附件1：汽车吊上楼面计算QAY-***图2.1.2-1标准汽车式起重机轴距、立面尺寸图图2.1.2-2标准汽车式起重机平面尺寸图ΣΣ图2.1.2-3标准汽车式起重机轮距、支腿尺寸图表2.1.3QAY-160汽车式起重机主要技术参数类别项目单位参数第一、第二Lzj1mm2750第二、第三Lzj2mm1650第三、第四Lzj3mm2000尺寸参数轴距Lzj第四、第五Lzj4mm1600第五、第六Lzj5mm1600轮距Lj前轮距Ljqmm2590后轮距Ljhmm2590重量参数行驶状态下整机质量Gkg70000附加平衡配重质量Gpkg45000转台以上部分全重量（吊臂与自配重）GZkg40000特殊计算时：吊臂重Gb:24t\自配重GZp:14t转台重轴荷第一、二(G1\G2)kN115\115第三、第四(G3\G4)kN117\117第五、第六(G5\G6)kN118\118主要性能参数平衡重尾部回转半径Rphmm4850旋转中心距支腿距离距前支腿Lqmm5850距后支腿Lhmm3775支腿距离纵向Lzzmm9625横向Lzhmm8700第1部分：160吨汽车吊行走状态下脚手架计算分析第一、二轴轮压为115KN第三、四轴轮压为117KN第五、六轴轮压为118KN根据规范汽车轮作用面积btx*bty=0.3*0.2m，楼板厚度200mm，强度C351、行走时对楼板的抗冲切承载力验算因楼板厚度200mm＜800mm,截面高度影响系数；，um=2∗(365+465)=1660mm=1.2，，故.2；则：=(0.7*1*1.57+0.25*1)*1.2*1660*165=443KN＞118KN故楼板抗冲切承载力满足在楼面上行走汽车吊的要求。2、行走时对楼板的局部承压验算按照《混凝土结构设计规范》，楼板局部承压验算公式为：=16.7N/mm2；（轮胎着地长度和宽度参考《公路桥涵设计通用规范》(JTGD60-2004)表4.3.1-2）（考虑楼板下部脚手架垫块与楼板的接触面积）按照公式：1.35*1*2.645*16.7*60000=3577KN＞118KN1.35*1*2.45*16.7*10000=552KN＞118KN故楼板局部承压满足要求！3、行走时对支撑架的局部承压验算支撑架立面图脚手架平面布置示意图现拟采用土建单位脚手架，土建施工完后不拆除，用于汽车吊上楼面的楼板加固措施：采用Φ48×3.5的满堂钢管脚手管，立杆纵管间距为1.2m，水平横管间距为1.2m，步距为1.5m，搭设高度12.35米。脚手架规格为φ48×3.5（按照3.0壁厚计算），立杆材质Q345，其他杆件采用Q235。查表Φ48×3钢管的截面特性为：截面面积A4.24×102mm2截面惯性矩I10.78×104mm4弹性模量E2.06×105N/mm2截面模量W4.493×103mm3回转半径i15.95钢管比重gk3.33kg/m从保守的角度考虑，设此区域的均布荷载全部由脚手管（四根管）承受。（1）脚手架自重荷载G1=1kN/㎡（2）上部活荷载单根钢管考虑Qk=118KN/4=29.5KN（3）施工活荷载G2=2.0*1.2*1.2kN=2.88KN单立杆轴力设计值N=1.2*1*1.2*1.2+1.4*（29.5+2.88）=46.8KN计算长度取值最上端支撑标准步距计算长度取大值长细比<210满足规范要求查表知稳定系数立杆稳定性计算<300满足要求。第2部分：160吨汽车吊吊装状态下脚手架计算分析吊车起吊工况：吊车侧方工作，作业半径R=9m，起吊吨位23吨（230KN）。按极限状态吊装情况考虑，左侧支腿反力为N3=N4=0，右侧支腿反力N1、N2以N1点为支点建立静力平衡方程（230+450+400）*5.85+(700-400)*2.4=N2*9.625求得：N2=731KNN1=230+450+700-N2=649KN取支座反力较大值：N=731KN假设支腿采用6m*2m路基箱扩散荷载N2N1N4N3F1F2路基箱放置示意图均布荷载（路基箱自重考虑60KN）单个脚手管支撑的有效面积为6m×2m，同样从保守的角度考虑，设此区域的均布荷载全部由脚手管承受。⑴、荷载计算①、脚手架自重荷载Gk=1kN/㎡②、上部活荷载Qk=66kN/㎡最终单管承受荷载为：（1.2×1KN/㎡+1.4×66kN/㎡）×1.2m×1m=112KN计算长度取值最上端支撑标准步距计算长度取大值长细比<210满足规范要求查表知稳定系数立杆稳定性计算>310故由上可知，吊装时采用6.0m*2.0m路基箱扩散脚手架承载力不能满足施工要求。需对路基箱下方脚手架进行加密，立杆网格设置调整为600mm*600mm。脚手架加密及单杆受荷载面示意图汽车吊吊装站位示意图⑴、荷载计算①、脚手架自重荷载Gk=1kN/㎡②、上部活荷载Qk=66kN/㎡最终单管承受荷载为：（1.2×1KN/㎡+1.4×66kN/㎡）×(0.6m×0.6m)=34KN计算长度取值最上端支撑标准步距计算长度取大值长细比<210满足规范要求查表知稳定系数立杆稳定性计算<310故由上可...
