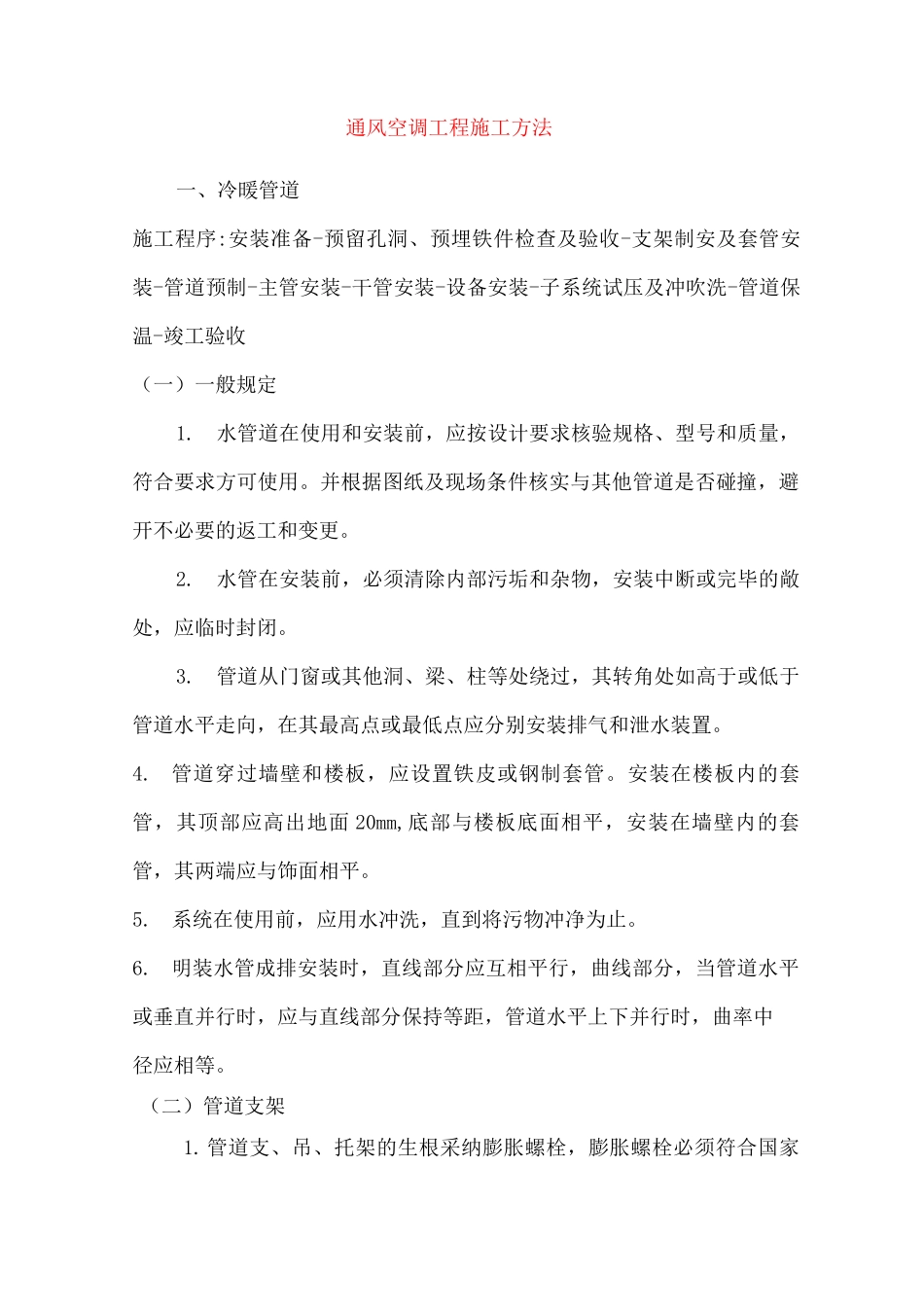

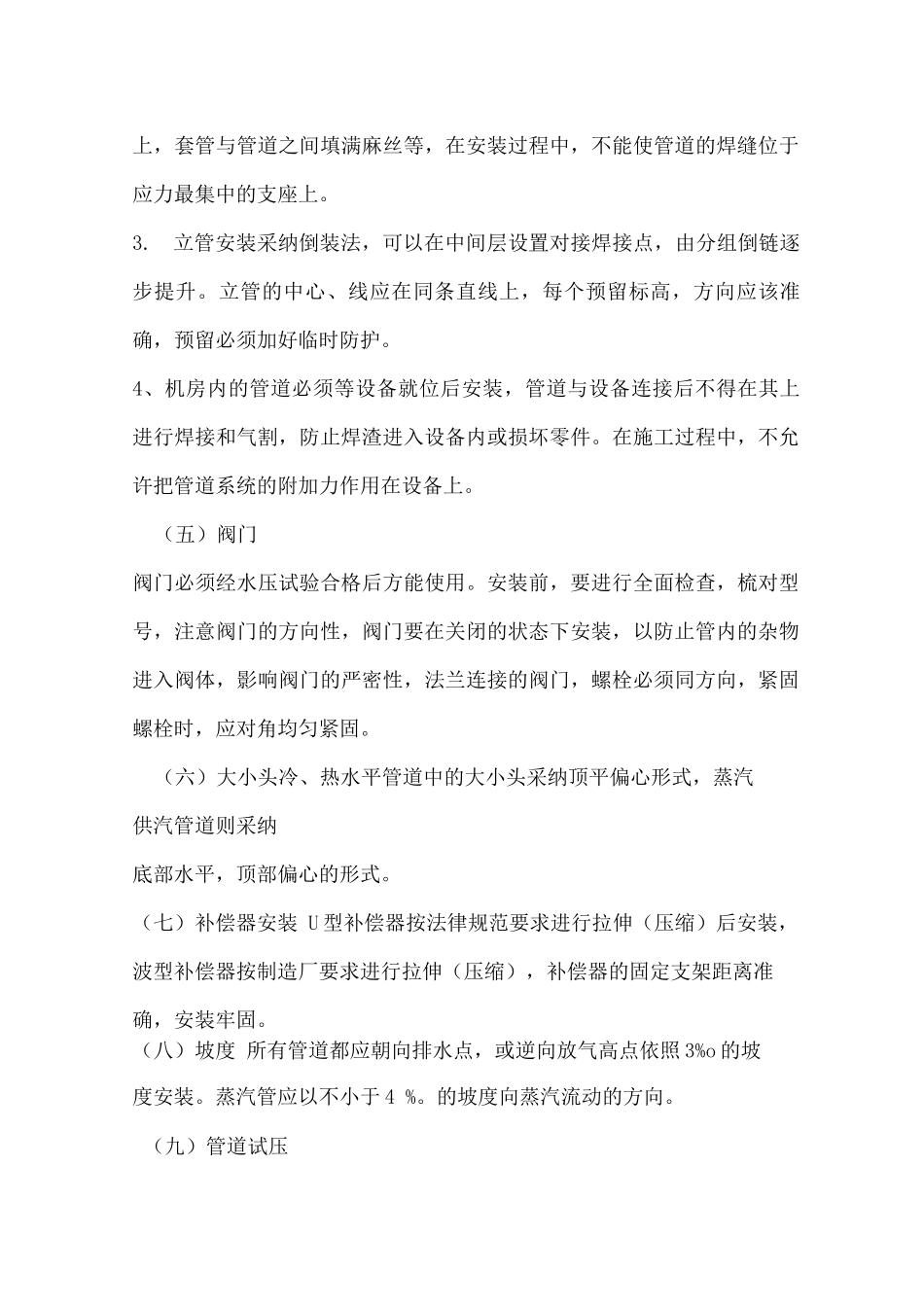

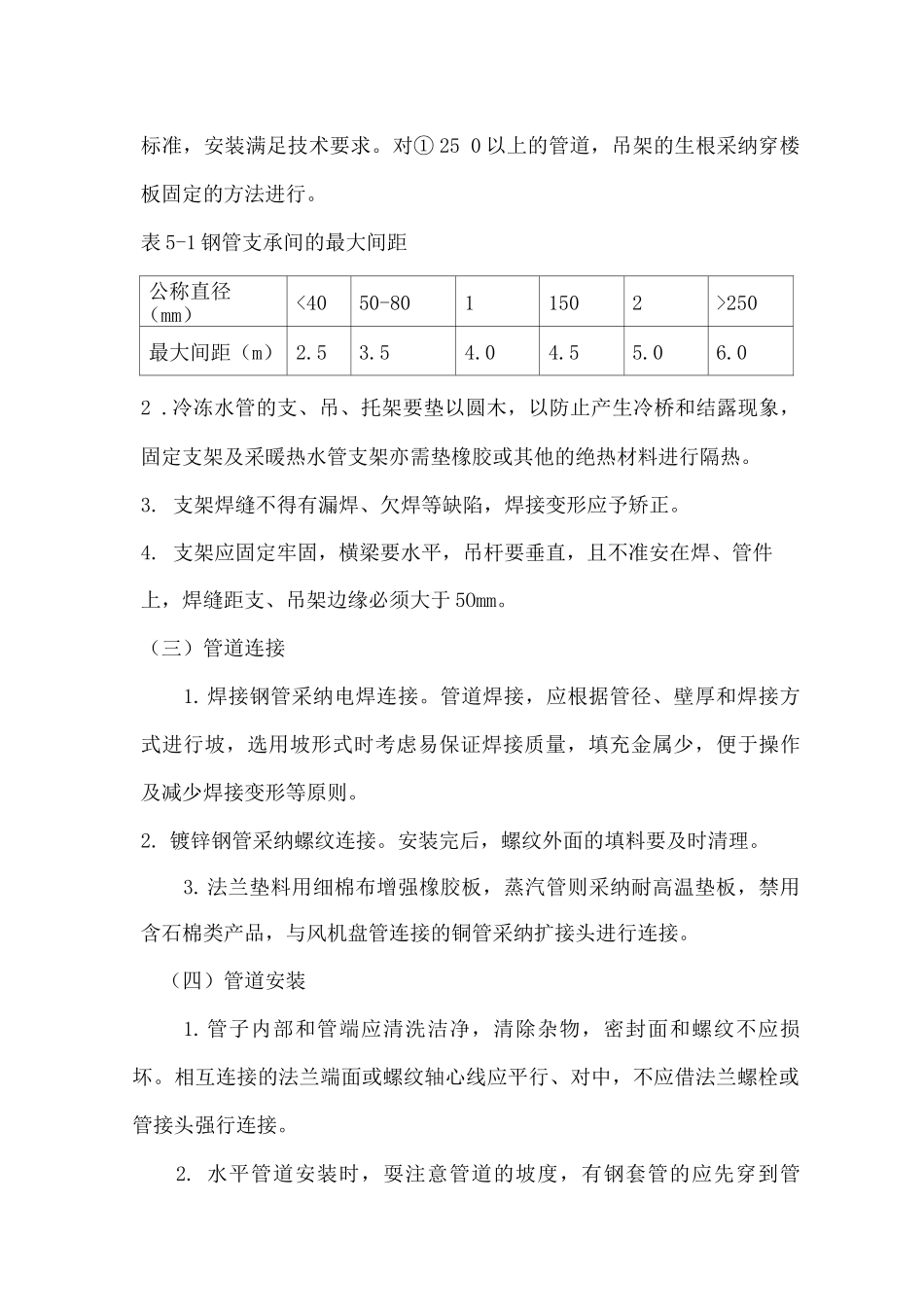

通风空调工程施工方法一、冷暖管道施工程序:安装准备-预留孔洞、预埋铁件检查及验收-支架制安及套管安装-管道预制-主管安装-干管安装-设备安装-子系统试压及冲吹洗-管道保温-竣工验收(一)一般规定1.水管道在使用和安装前,应按设计要求核验规格、型号和质量,符合要求方可使用。并根据图纸及现场条件核实与其他管道是否碰撞,避开不必要的返工和变更。2.水管在安装前,必须清除内部污垢和杂物,安装中断或完毕的敞处,应临时封闭。3.管道从门窗或其他洞、梁、柱等处绕过,其转角处如高于或低于管道水平走向,在其最高点或最低点应分别安装排气和泄水装置。4.管道穿过墙壁和楼板,应设置铁皮或钢制套管。安装在楼板内的套管,其顶部应高出地面 20mm,底部与楼板底面相平,安装在墙壁内的套管,其两端应与饰面相平。5.系统在使用前,应用水冲洗,直到将污物冲净为止。6.明装水管成排安装时,直线部分应互相平行,曲线部分,当管道水平或垂直并行时,应与直线部分保持等距,管道水平上下并行时,曲率中径应相等。(二)管道支架1. 管道支、吊、托架的生根采纳膨胀螺栓,膨胀螺栓必须符合国家标准,安装满足技术要求。对① 25 0 以上的管道,吊架的生根采纳穿楼板固定的方法进行。表 5-1 钢管支承间的最大间距公称直径(mm)<4050-8011502>250最大间距(m) 2.53.54.04.55.06.02 .冷冻水管的支、吊、托架要垫以圆木,以防止产生冷桥和结露现象,固定支架及采暖热水管支架亦需垫橡胶或其他的绝热材料进行隔热。3. 支架焊缝不得有漏焊、欠焊等缺陷,焊接变形应予矫正。4. 支架应固定牢固,横梁要水平,吊杆要垂直,且不准安在焊、管件上,焊缝距支、吊架边缘必须大于 5Omm。(三)管道连接1. 焊接钢管采纳电焊连接。管道焊接,应根据管径、壁厚和焊接方式进行坡,选用坡形式时考虑易保证焊接质量,填充金属少,便于操作及减少焊接变形等原则。2. 镀锌钢管采纳螺纹连接。安装完后,螺纹外面的填料要及时清理。3. 法兰垫料用细棉布增强橡胶板,蒸汽管则采纳耐高温垫板,禁用含石棉类产品,与风机盘管连接的铜管采纳扩接头进行连接。(四)管道安装1. 管子内部和管端应清洗洁净,清除杂物,密封面和螺纹不应损坏。相互连接的法兰端面或螺纹轴心线应平行、对中,不应借法兰螺栓或管接头强行连接。2. 水平管道安装时,耍注意管道的坡度,有钢套管的应先穿到管上,套管与管道之间填满麻丝等,在安装过程中,不能使管道的焊缝位于应力最集中的...
