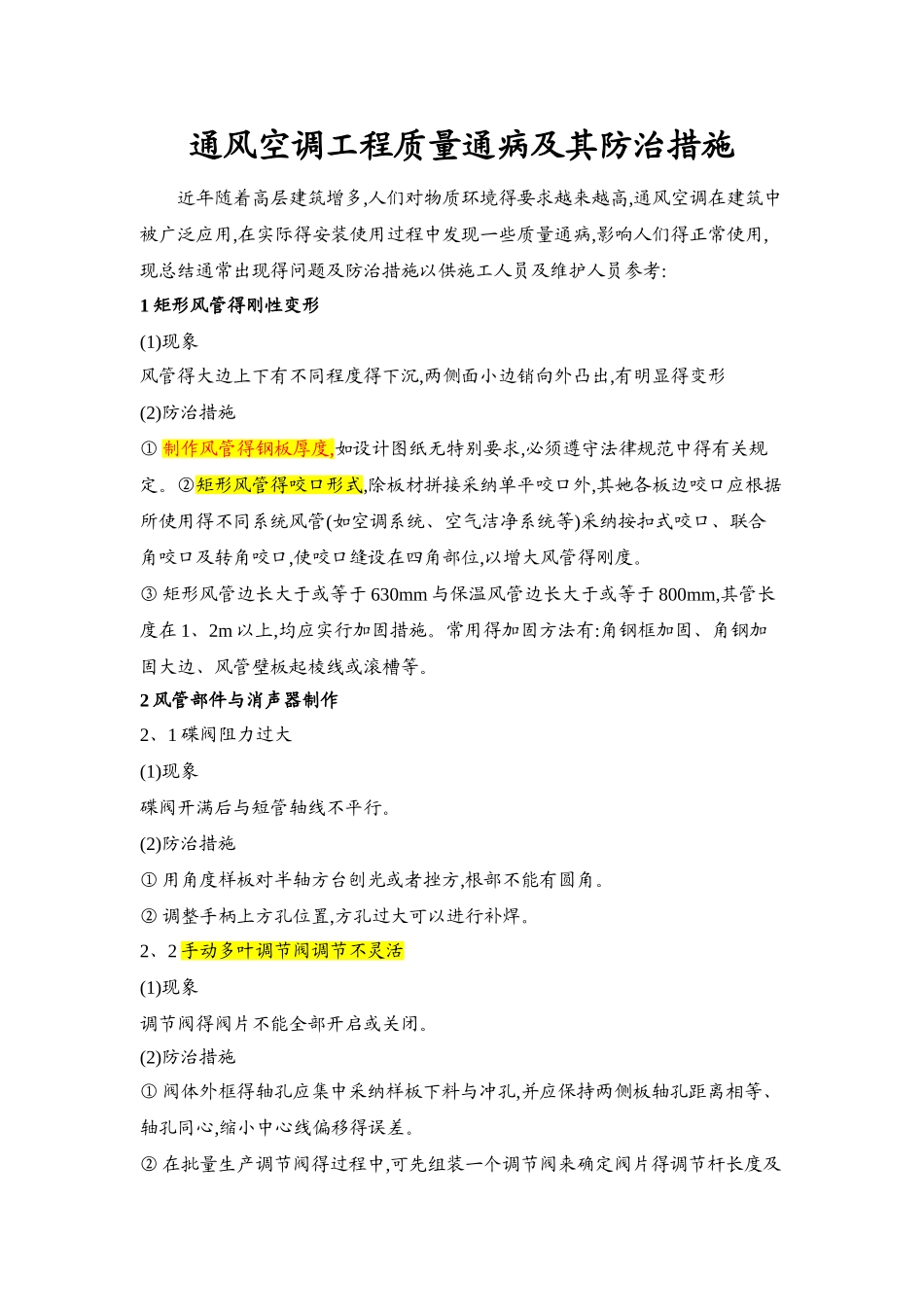

通风空调工程质量通病及其防治措施近年随着高层建筑增多,人们对物质环境得要求越来越高,通风空调在建筑中被广泛应用,在实际得安装使用过程中发现一些质量通病,影响人们得正常使用,现总结通常出现得问题及防治措施以供施工人员及维护人员参考:1 矩形风管得刚性变形(1)现象风管得大边上下有不同程度得下沉,两侧面小边销向外凸出,有明显得变形(2)防治措施① 制作风管得钢板厚度,如设计图纸无特别要求,必须遵守法律规范中得有关规定
②矩形风管得咬口形式,除板材拼接采纳单平咬口外,其她各板边咬口应根据所使用得不同系统风管(如空调系统、空气洁净系统等)采纳按扣式咬口、联合角咬口及转角咬口,使咬口缝设在四角部位,以增大风管得刚度
③ 矩形风管边长大于或等于 630mm 与保温风管边长大于或等于 800mm,其管长度在 1、2m 以上,均应实行加固措施
常用得加固方法有:角钢框加固、角钢加固大边、风管壁板起棱线或滚槽等
2 风管部件与消声器制作2、1 碟阀阻力过大(1)现象碟阀开满后与短管轴线不平行
(2)防治措施① 用角度样板对半轴方台刨光或者挫方,根部不能有圆角
② 调整手柄上方孔位置,方孔过大可以进行补焊
2、2 手动多叶调节阀调节不灵活(1)现象调节阀得阀片不能全部开启或关闭
(2)防治措施① 阀体外框得轴孔应集中采纳样板下料与冲孔,并应保持两侧板轴孔距离相等、轴孔同心,缩小中心线偏移得误差

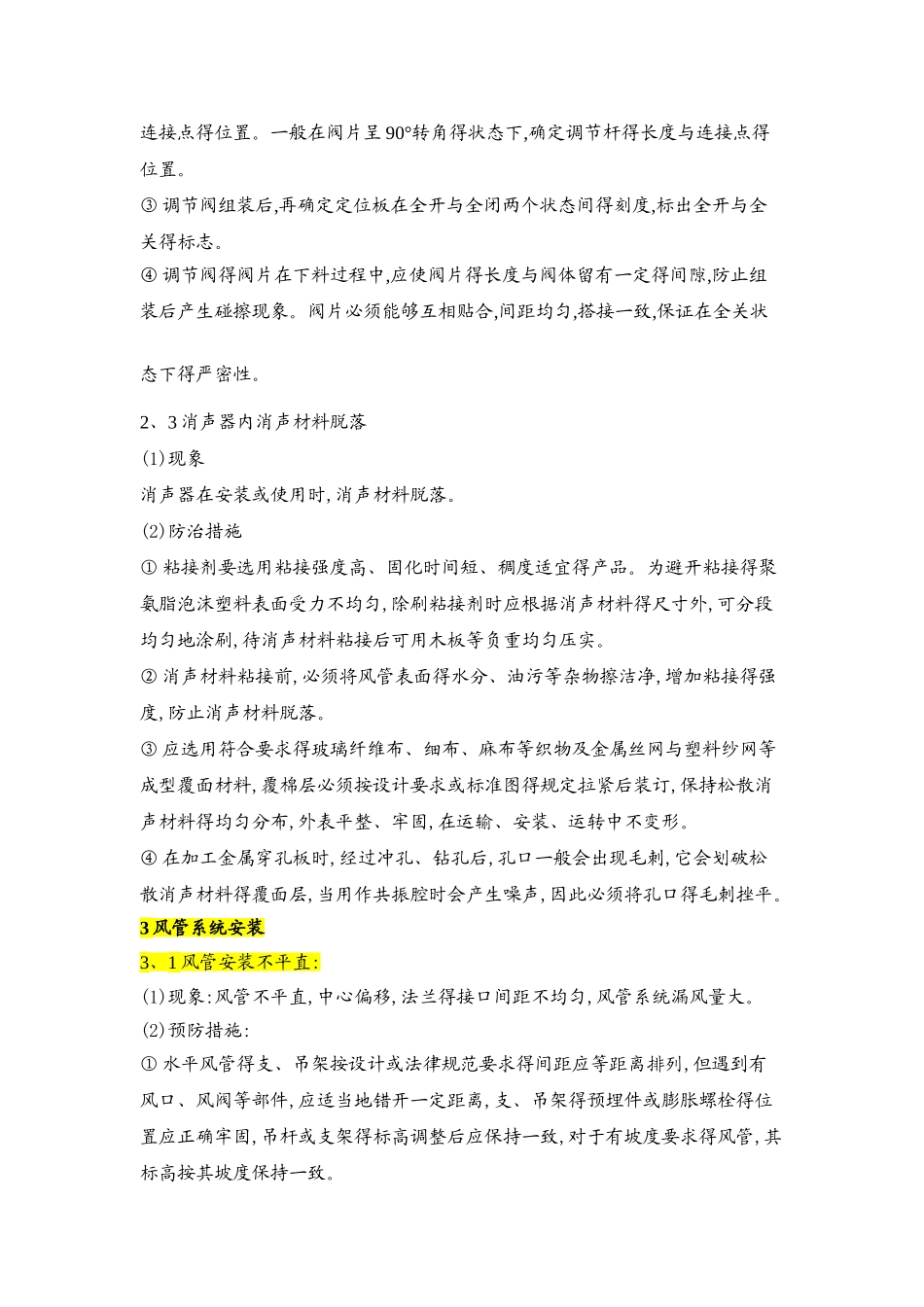

② 在批量生产调节阀得过程中,可先组装一个调节阀来确定阀片得调节杆长度及连接点得位置
一般在阀片呈 90°转角得状态下,确定调节杆得长度与连接点得位置
③ 调节阀组装后,再确定定位板在全开与全闭两个状态间得刻度,标出全开与全关得标志
④ 调节阀得阀片在下料过程中,应使阀片得长度与阀体留有一定得间隙,防止组装后产生碰擦现象
阀片必须能够互相贴合,间距均匀,搭接一致,保证在全关状态下得严密性
2、3 消声
