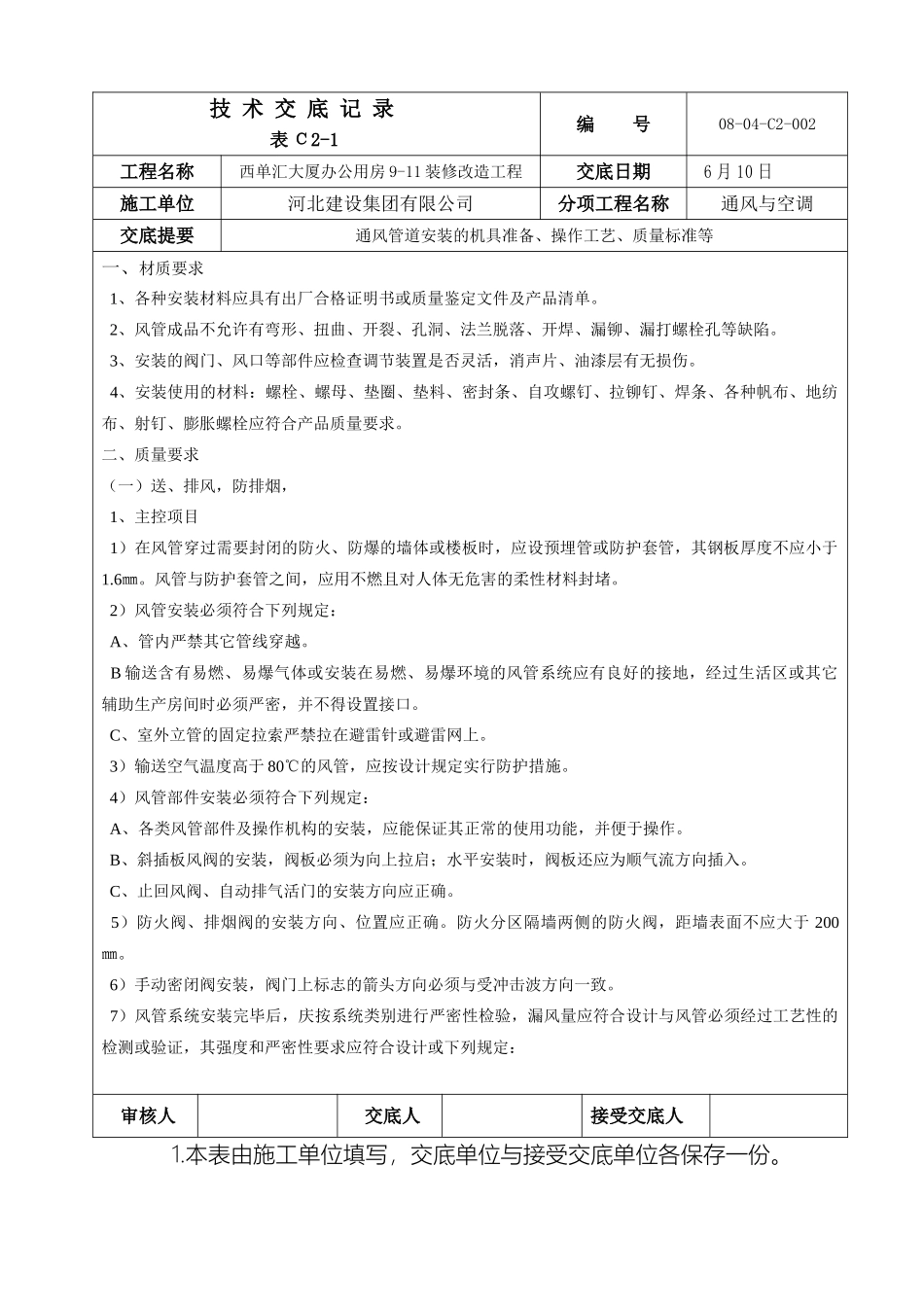

通风管道安装技术交底记录技 术 交 底 记 录表 С2-1编 号08-04-C2-002工程名称西单汇大厦办公用房 9-11 装修改造工程交底日期 6 月 10 日施工单位河北建设集团有限公司分项工程名称通风与空调交底提要通风管道安装的机具准备、操作工艺、质量标准等一、材质要求 1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。 2、风管成品不允许有弯形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀门、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、焊条、各种帆布、地纺布、射钉、膨胀螺栓应符合产品质量要求。二、质量要求（一）送、排风，防排烟， 1、主控项目 1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6㎜。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。 2）风管安装必须符合下列规定： A、管内严禁其它管线穿越。 B 输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，经过生活区或其它辅助生产房间时必须严密，并不得设置接口。 C、室外立管的固定拉索严禁拉在避雷针或避雷网上。 3）输送空气温度高于 80℃的风管，应按设计规定实行防护措施。 4）风管部件安装必须符合下列规定： A、各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作。 B、斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入。 C、止回风阀、自动排气活门的安装方向应正确。 5）防火阀、排烟阀的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距墙表面不应大于 200㎜。 6）手动密闭阀安装，阀门上标志的箭头方向必须与受冲击波方向一致。 7）风管系统安装完毕后，庆按系统类别进行严密性检验，漏风量应符合设计与风管必须经过工艺性的检测或验证，其强度和严密性要求应符合设计或下列规定：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。技 术 交 底 记 录表 С2-1 编 号08-07-02-002工程名称西单汇大厦办公用房 9-11 装修改造工程交底日期 6 月 10 日施工单位河北建设集团有限公司分项工程名称通风与空调交底提要通风管道安装...
