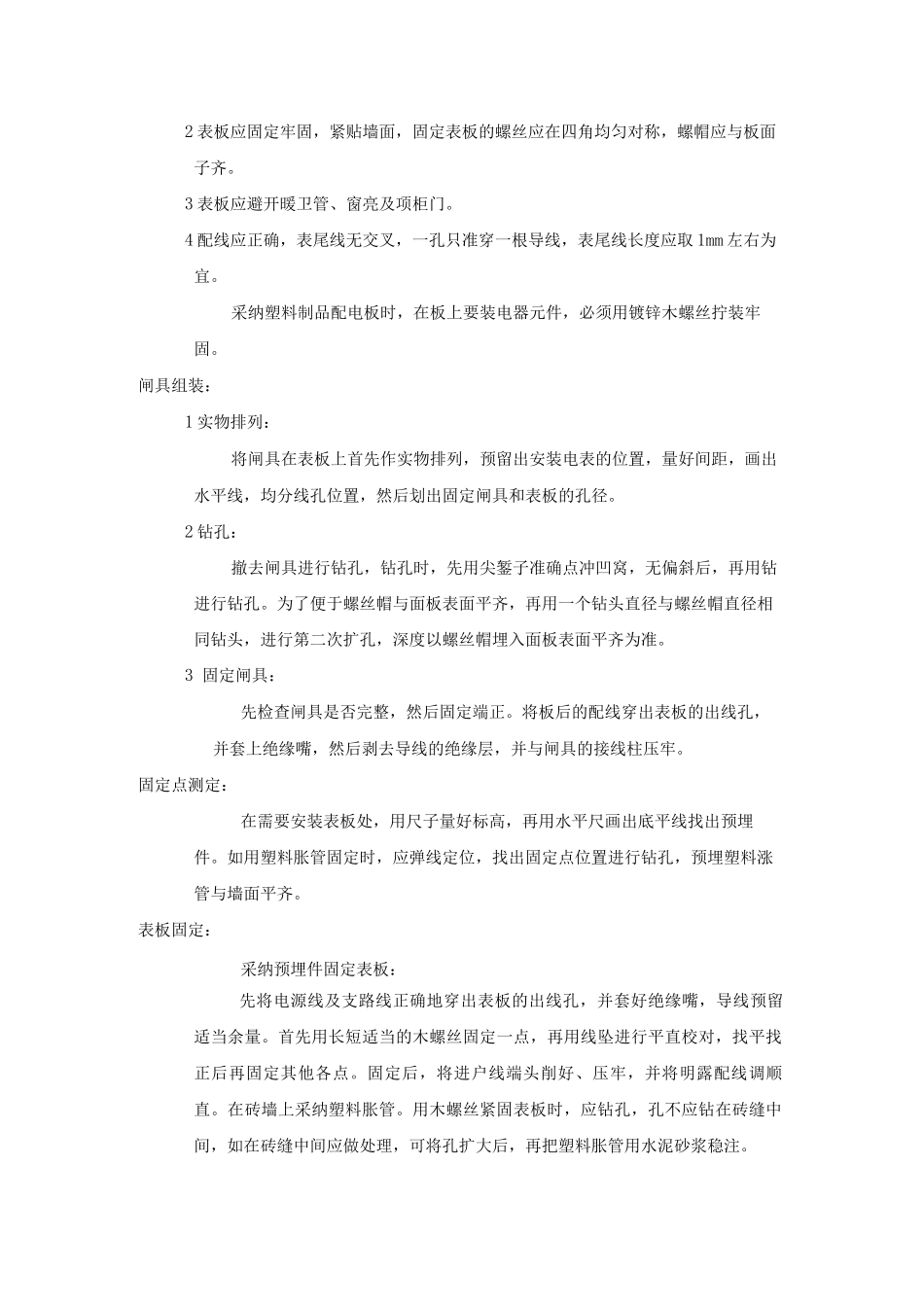

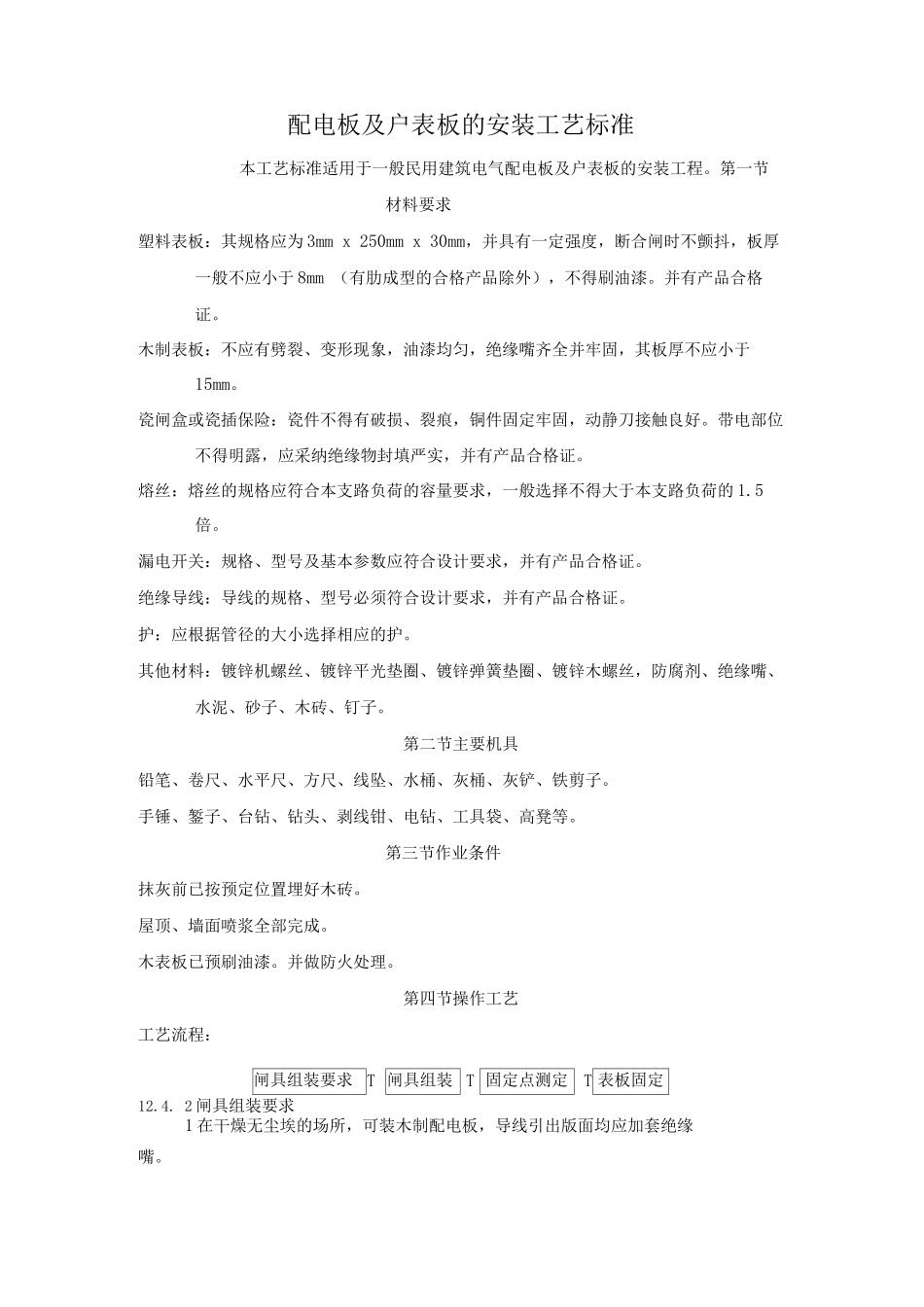

配电板及户表板的安装工艺标准本工艺标准适用于一般民用建筑电气配电板及户表板的安装工程。第一节材料要求塑料表板：其规格应为 3mm x 250mm x 30mm，并具有一定强度，断合闸时不颤抖，板厚一般不应小于 8mm （有肋成型的合格产品除外），不得刷油漆。并有产品合格证。木制表板：不应有劈裂、变形现象，油漆均匀，绝缘嘴齐全并牢固，其板厚不应小于15mm。瓷闸盒或瓷插保险：瓷件不得有破损、裂痕，铜件固定牢固，动静刀接触良好。带电部位不得明露，应采纳绝缘物封填严实，并有产品合格证。熔丝：熔丝的规格应符合本支路负荷的容量要求，一般选择不得大于本支路负荷的 1.5倍。漏电开关：规格、型号及基本参数应符合设计要求，并有产品合格证。绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。护：应根据管径的大小选择相应的护。其他材料：镀锌机螺丝、镀锌平光垫圈、镀锌弹簧垫圈、镀锌木螺丝，防腐剂、绝缘嘴、水泥、砂子、木砖、钉子。第二节主要机具铅笔、卷尺、水平尺、方尺、线坠、水桶、灰桶、灰铲、铁剪子。手锤、錾子、台钻、钻头、剥线钳、电钻、工具袋、高凳等。第三节作业条件抹灰前已按预定位置埋好木砖。屋顶、墙面喷浆全部完成。木表板已预刷油漆。并做防火处理。第四节操作工艺工艺流程：闸具组装要求 T 闸具组装 T 固定点测定T 表板固定12.4. 2 闸具组装要求1 在干燥无尘埃的场所，可装木制配电板，导线引出版面均应加套绝缘嘴。2 表板应固定牢固，紧贴墙面，固定表板的螺丝应在四角均匀对称，螺帽应与板面子齐。3 表板应避开暖卫管、窗亮及项柜门。4 配线应正确，表尾线无交叉，一孔只准穿一根导线，表尾线长度应取 1mm 左右为宜。采纳塑料制品配电板时，在板上要装电器元件，必须用镀锌木螺丝拧装牢固。闸具组装：1 实物排列：将闸具在表板上首先作实物排列，预留出安装电表的位置，量好间距，画出水平线，均分线孔位置，然后划出固定闸具和表板的孔径。2 钻孔：撤去闸具进行钻孔，钻孔时，先用尖錾子准确点冲凹窝，无偏斜后，再用钻进行钻孔。为了便于螺丝帽与面板表面平齐，再用一个钻头直径与螺丝帽直径相同钻头，进行第二次扩孔，深度以螺丝帽埋入面板表面平齐为准。3 固定闸具：先检查闸具是否完整，然后固定端正。将板后的配线穿出表板的出线孔，并套上绝缘嘴，然后剥去导线的绝缘层，并与闸具的接线柱压牢。固定点测定：在需要安装表板处，用尺子量好标高，再用水平尺画出底平线...
