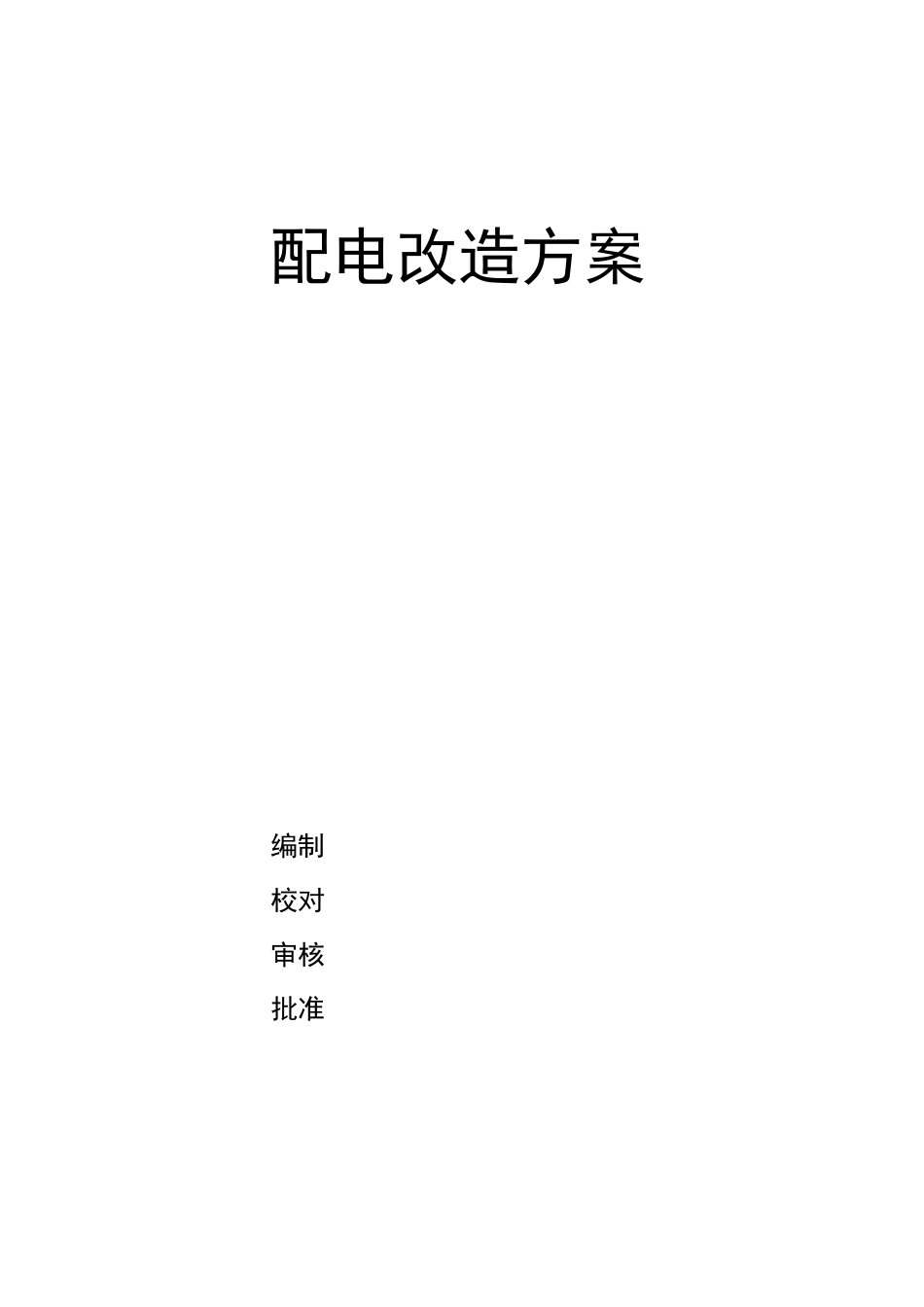

配电改造方案

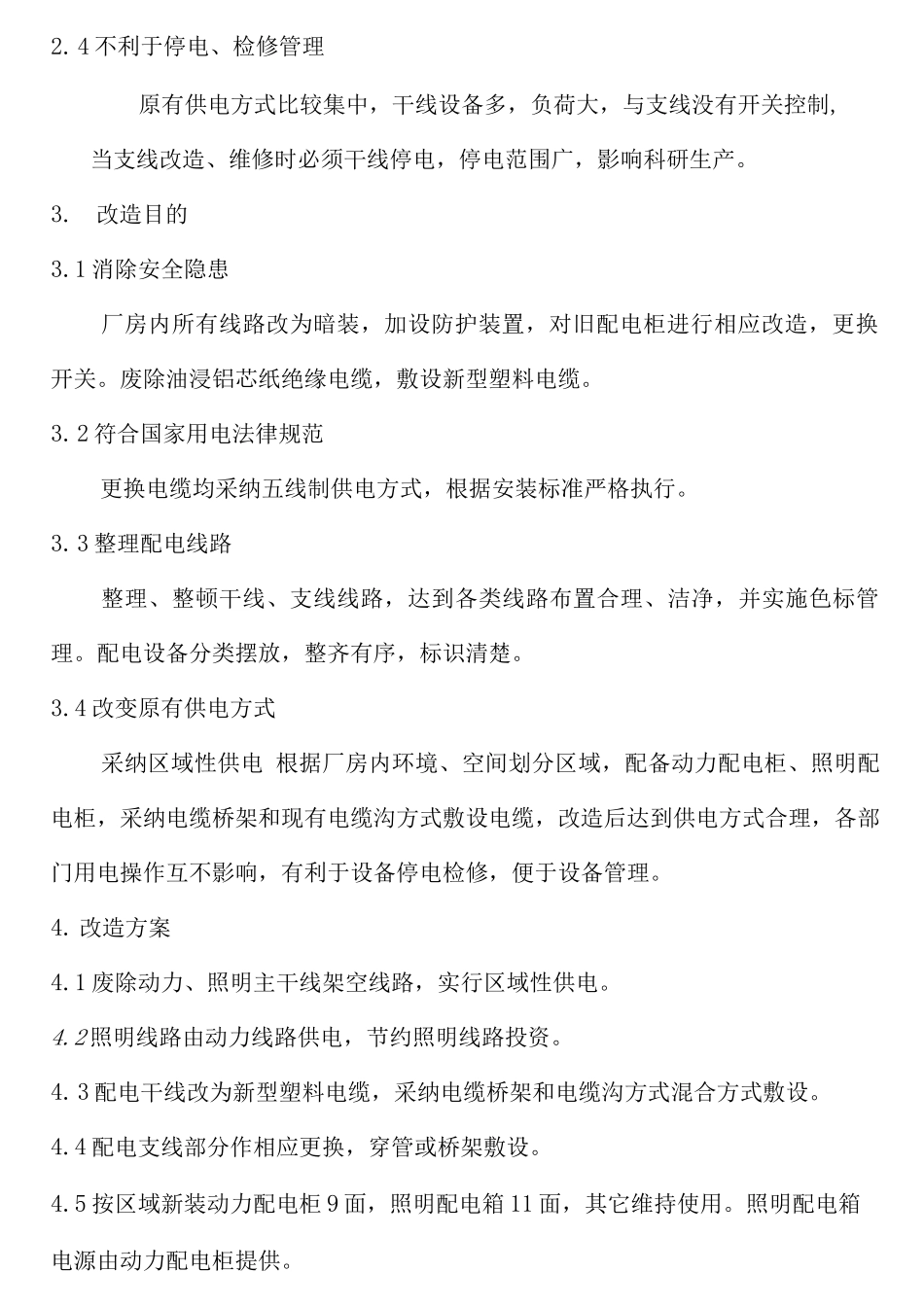

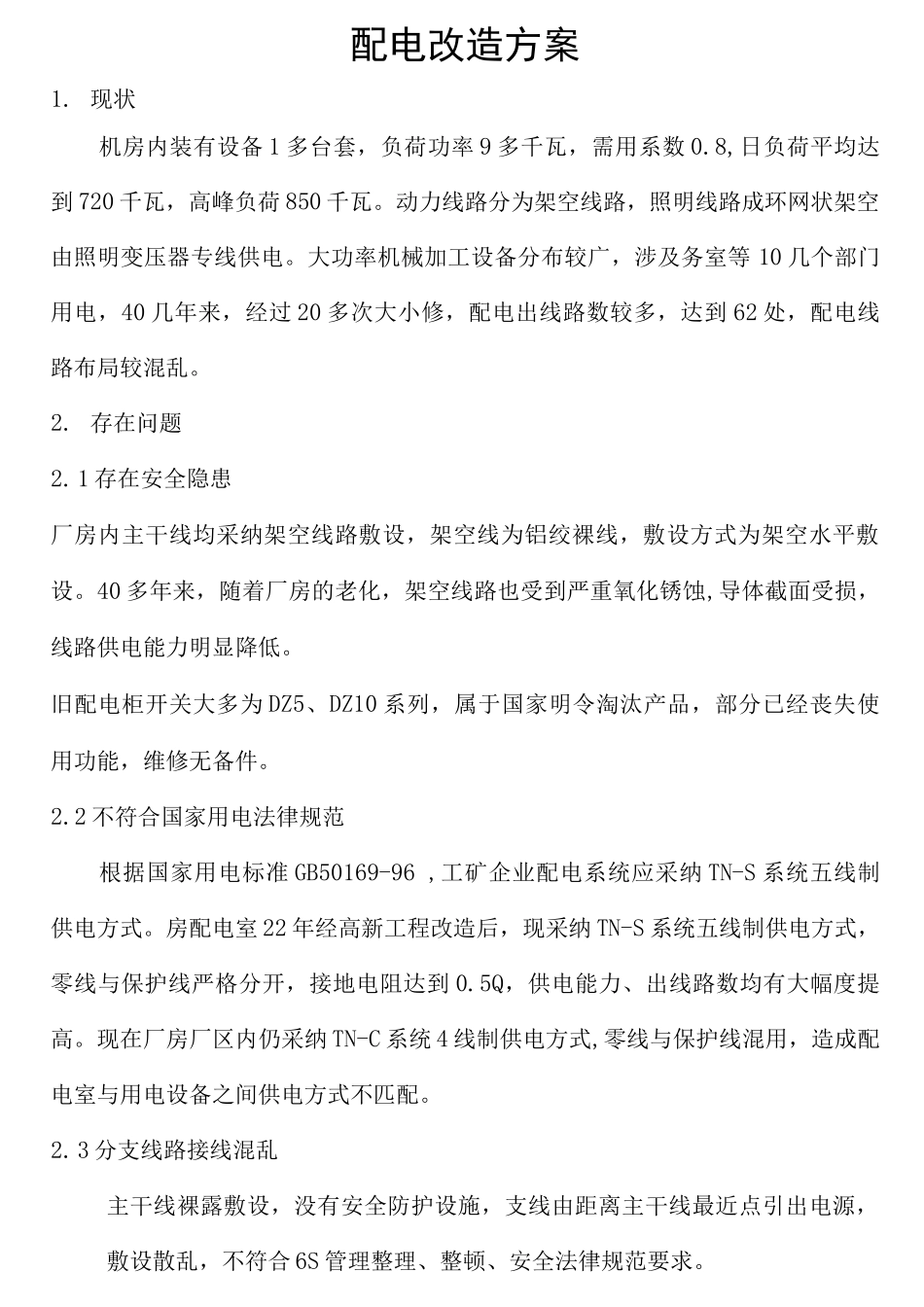

配电改造方案编制校对审核批准配电改造方案1. 现状机房内装有设备 1 多台套，负荷功率 9 多千瓦，需用系数 0.8,日负荷平均达到 720 千瓦，高峰负荷 850 千瓦。动力线路分为架空线路，照明线路成环网状架空由照明变压器专线供电。大功率机械加工设备分布较广，涉及务室等 10 几个部门用电，40 几年来，经过 20 多次大小修，配电出线路数较多，达到 62 处，配电线路布局较混乱。2. 存在问题2.1 存在安全隐患厂房内主干线均采纳架空线路敷设，架空线为铝绞裸线，敷设方式为架空水平敷设。40 多年来，随着厂房的老化，架空线路也受到严重氧化锈蚀,导体截面受损，线路供电能力明显降低。旧配电柜开关大多为 DZ5、DZ10 系列，属于国家明令淘汰产品，部分已经丧失使用功能，维修无备件。2.2 不符合国家用电法律规范根据国家用电标准 GB50169-96 ,工矿企业配电系统应采纳 TN-S 系统五线制供电方式。房配电室 22 年经高新工程改造后，现采纳 TN-S 系统五线制供电方式，零线与保护线严格分开，接地电阻达到 0.5Q，供电能力、出线路数均有大幅度提高。现在厂房厂区内仍采纳 TN-C 系统 4 线制供电方式,零线与保护线混用，造成配电室与用电设备之间供电方式不匹配。2.3 分支线路接线混乱主干线裸露敷设，没有安全防护设施，支线由距离主干线最近点引出电源，敷设散乱，不符合 6S 管理整理、整顿、安全法律规范要求。2.4 不利于停电、检修管理原有供电方式比较集中，干线设备多，负荷大，与支线没有开关控制,当支线改造、维修时必须干线停电，停电范围广，影响科研生产。3.改造目的3.1 消除安全隐患厂房内所有线路改为暗装，加设防护装置，对旧配电柜进行相应改造，更换开关。废除油浸铝芯纸绝缘电缆，敷设新型塑料电缆。3.2 符合国家用电法律规范更换电缆均采纳五线制供电方式，根据安装标准严格执行。3.3 整理配电线路整理、整顿干线、支线线路，达到各类线路布置合理、洁净，并实施色标管理。配电设备分类摆放，整齐有序，标识清楚。3.4 改变原有供电方式采纳区域性供电 根据厂房内环境、空间划分区域，配备动力配电柜、照明配电柜，采纳电缆桥架和现有电缆沟方式敷设电缆，改造后达到供电方式合理，各部门用电操作互不影响，有利于设备停电检修，便于设备管理。4. 改造方案4.1 废除动力、照明主干线架空线路，实行区域性供电。4.2 照明线路由动力线路供电，节约照明线路投资。4.3 配电干线改为新型塑料电缆...
