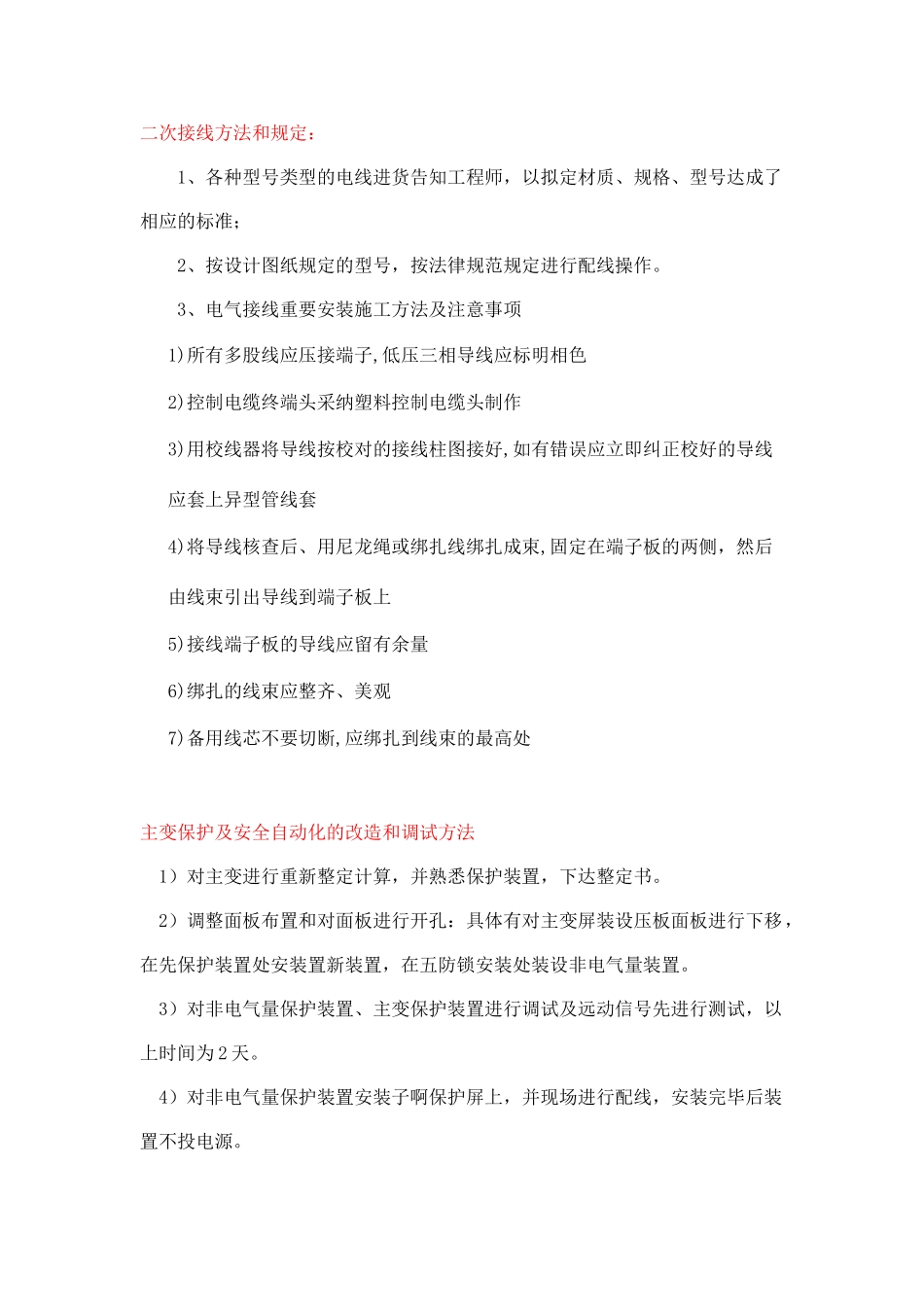

二次接线方法和规定：1、各种型号类型的电线进货告知工程师，以拟定材质、规格、型号达成了相应的标准；2、按设计图纸规定的型号，按法律规范规定进行配线操作。3、电气接线重要安装施工方法及注意事项1)所有多股线应压接端子,低压三相导线应标明相色2)控制电缆终端头采纳塑料控制电缆头制作3)用校线器将导线按校对的接线柱图接好,如有错误应立即纠正校好的导线应套上异型管线套 4)将导线核查后、用尼龙绳或绑扎线绑扎成束,固定在端子板的两侧，然后由线束引出导线到端子板上5)接线端子板的导线应留有余量6)绑扎的线束应整齐、美观7)备用线芯不要切断,应绑扎到线束的最高处主变保护及安全自动化的改造和调试方法1）对主变进行重新整定计算，并熟悉保护装置，下达整定书。2）调整面板布置和对面板进行开孔：具体有对主变屏装设压板面板进行下移，在先保护装置处安装置新装置，在五防锁安装处装设非电气量装置。3）对非电气量保护装置、主变保护装置进行调试及远动信号先进行测试，以上时间为 2 天。4）对非电气量保护装置安装子啊保护屏上，并现场进行配线，安装完毕后装置不投电源。5）对主变高低压侧电流互感器在端子排处进行短接，拆除现有的主变保护装置，安装新保护装置（含差动和后备），并现场配线，以上安装 2 天完毕。6）主变保护屏整体调试时需停电进行调试，时间大约 8 小时A、保护屏单元调试重要项目B、后台监控系统部分功能检查① 硬接点遥信检查：在保护屏处短接遥信硬接点，在后台机上检查遥信是否对的② 主站端遥信量核对：在进行保护功能检查时，联系调度主站核对上送遥信是否对的注意事项1、搬运和安装设备时做好防止损坏设备的措施。2、安装、调试设备时做好防止走错间隔，误碰带电设备引起事故的措施。3、进行保护装置的二次回路改造时，必须核对清楚新旧回路，拟定应改造的回路， 避开将不需改造的回路进行改造，引起不符合设计规定。4、拆除旧电缆及保护装置的配线时，必须先核对清楚电缆、保护装置的配线，避开拆错线引起事故。5、拆除旧电缆时，必须先拆除旧保护、测控装置对侧的接线，并用万用表在旧保护、测控装置端子排上测量确无电压后，方能拆除。6、在不断电进行准备工作时注意保持与带电设备的安全距离及设专人监护。设备安装方案1、按设计图纸规定，先将远动通信屏搬动到新加装的屏位基础 1P 位置上；在搬动排放时应有防倾倒措施。2、调整其位置，使远动通信屏的四个面的水平度及垂直度误差应小于每米1...
