配电箱作业指导书.

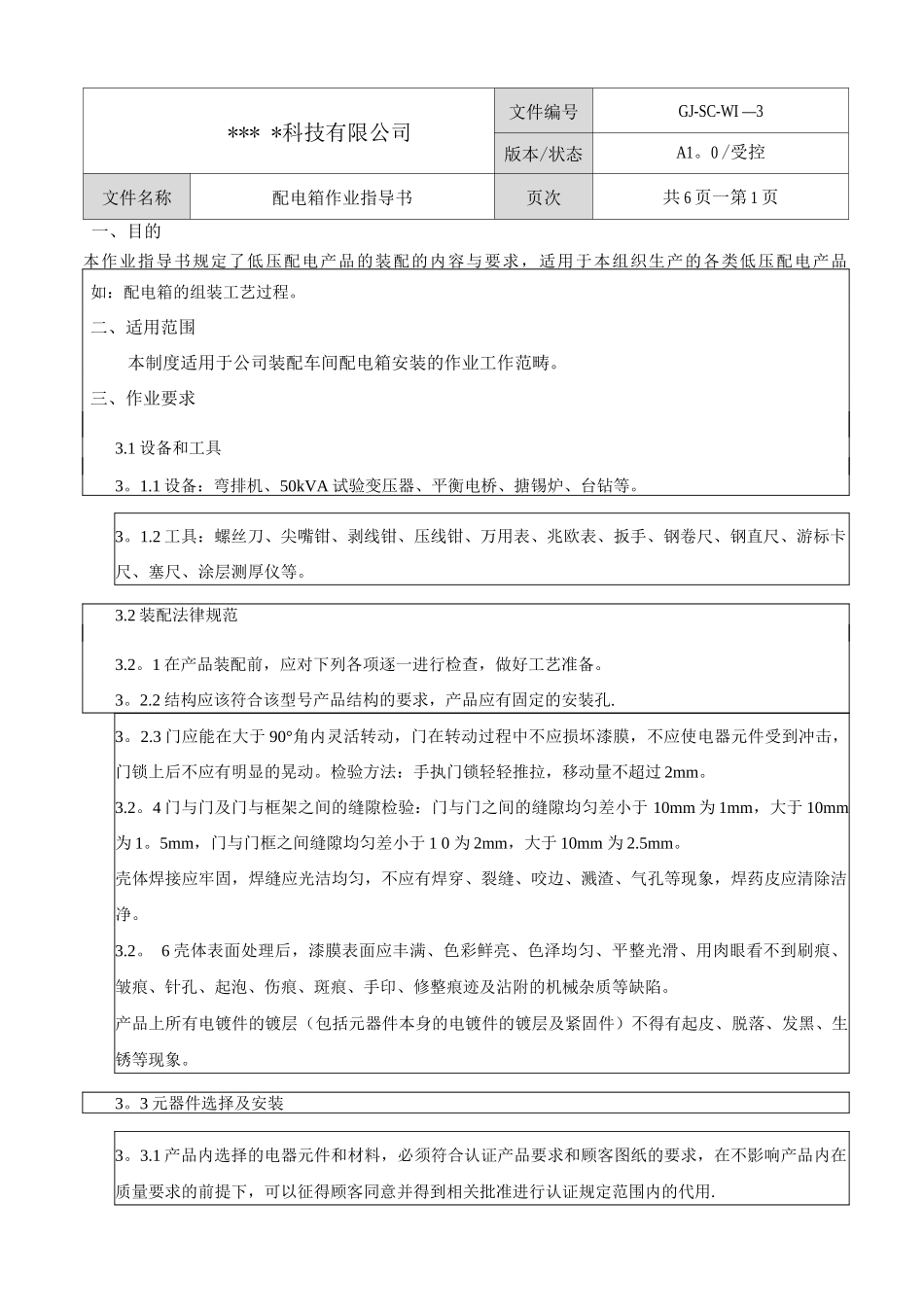

*** *科技有限公司文件编号GJ-SC-WI —3版本/状态A1。0 /受控文件名称配电箱作业指导书页次共 6 页一第 1 页一、目的本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：配电箱的组装工艺过程。二、适用范围本制度适用于公司装配车间配电箱安装的作业工作范畴。三、作业要求3.1 设备和工具3。1.1 设备：弯排机、50kVA 试验变压器、平衡电桥、搪锡炉、台钻等。3。1.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。3.2 装配法律规范3.2。1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。3。2.2 结构应该符合该型号产品结构的要求，产品应有固定的安装孔.3。2.3 门应能在大于 90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过 2mm。3.2。4 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于 10mm 为 1mm，大于 10mm 为 1。5mm，门与门框之间缝隙均匀差小于 1 0 为 2mm，大于 10mm 为 2.5mm。壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除洁净。3.2。 6 壳体表面处理后，漆膜表面应丰满、色彩鲜亮、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。3。3 元器件选择及安装3。3.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用.3。3.2 器件必须采纳取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。*** *科技有限公司文件编号GJ-SC -WI —2版本/状态A1. 0 /受控文件名称配电箱作业指导书页次共 6 页一第 2 页2 / 73。3。3 产品上的所有指示灯和按钮颜色应符合 GB/T 2682-1981《电工成套装置中的指示灯和按钮颜色》的规定，或符合原理图或接线图的规定.3。3.4 所有元器件应根据其制造规定的安装使用条件进行安装使用，其倾斜度不大于 5°,必须保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡...
